(製作)LED尾燈搭配LM317電路

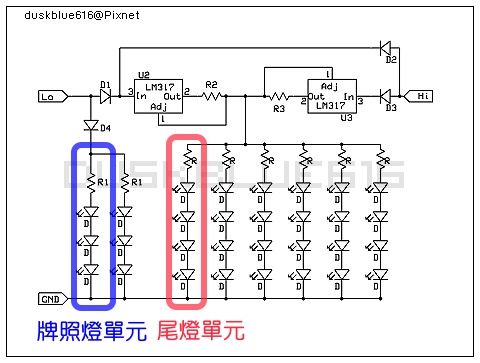

(P1)


- - - - - - - - - - - - -
*  請以本站(游牧大白)的更新為參考...

*  本試算表格僅適用紅光LED(尾燈單元)與白光LED( 牌照燈單元)...
*  此篇搭配LM317(註1).覺得複雜者可參考入門等級(製作)LED尾燈DIY電路圖

建議配額 : 請直接下載軟體試算...

(08/07/16)
目前已提供新版軟體... 點我看說明及下載

使用說明 :
(1) 請搭配本篇網誌.
(2) 額定電壓從12-14不等.. 依每台車況而定
(3) 導通電壓R(Y)=1.9-2.1 W=3.0-3.4
(4) 電流倍率5-15... 建議值8-12
(5) 有任何建議請提出... 感謝


有建議歡迎提出...

電路部份簡單說明及注意事項 : (麻煩看一下~)

(1) 使用LM317當恆流源... 可改善因電壓不穩造成的輕微閃爍....

(2) 電阻值如何決定...
根據LM317的使用方式... I=1.25/R

(3) D1.D2.D3.D4 是二極體.只要用 IN400X(ex.IN4001) 系列即可...
D1.2.3一定要安裝.電路需要... D4為牌照燈用.有牌照燈時需安裝....
(080220補 : 建議用IN4007)

(4) 此電路也方便擴充..如果要擴充只要將單元延伸下去即可....

(5) 電路中的R皆為平衡亮度用.僅一組時可省略.建議安裝值為1ohm.
由於(R=1ohm)影響甚微.固R於Excel中不列入計算....

(6) 如果U2或U3功率大於1.5W時.建議可加強散熱.或並連使用(註3)...

(7) 請不要一昧追求亮度.適可而止...過或不及只會增加其他用路人的困擾...

(8) 汽車(電瓶是12V的)也適用此電路圖... 注意事項同上...

(9) 沒用牌照燈將牌照燈單元數=0

(10) 如果要熱熔膠灌滿才安心者.麻煩電阻功率酌量調高.熱熔膠會影響散熱...(080220)

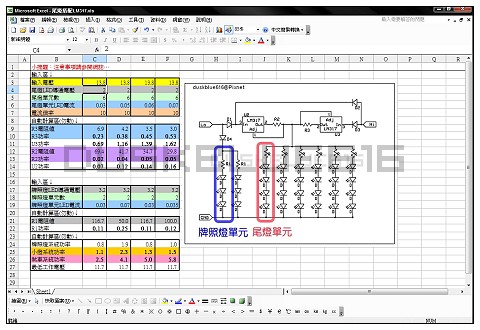

(參考畫面...)



//註1 : LM317是什麼?

//註2:
如果沒有M$Office.可以下載OpenOffice
免費且有中文介面,和M$ Office類似文書處理、試算表、簡報通通難不倒它。

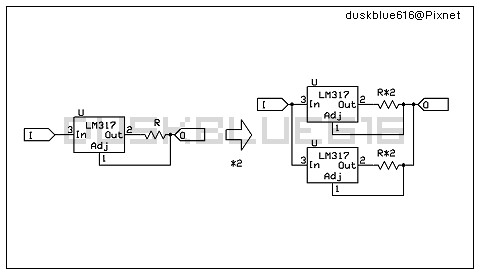

//註3: LM317的並連... 如圖等分兩組.R值*2.R承受功率/2




080220補充:
如有按煞車小燈會微亮者.建議把4001換成4007試試...



澄涼 發表在 痞客邦 PIXNET 留言(35) 人氣()


留言列表 (35)

發表留言
  • jimmy01
  • 版主請問ㄧ下

    版主請問ㄧ下~LO訊號觸發時,左邊尾燈單元lm317已經有動作了~那HI動作時為何還要再觸發尾燈單元左邊的lm317呢? 謝謝
  • 這問題問的不錯.預設LO小燈.HI煞車...
    假設沒有D2好了.
    白天按煞車.尾燈LED總電流就是U3提供
    晚上按下煞車.LED總電流就是U2+U3提供
    所以煞車亮度白天<晚上...
    如果加上D2就可以解決上述小問題..
    按下煞車LED總電流都是U2+U3提供...
    煞車時亮度白天=晚上...
    可以理解我的意思嘛?

    澄涼 於 2007/11/03 12:48 回覆

  • jimmy01
  • 版主請問ㄧ下

    版主~我了解了~謝謝你回答我問題~另外想再問一個問題~這裡的lm317是當理想電流源嗎?~是的話~那重點就是在R2和R3的匹配~那尾燈單元裡的R就比較不重要了(我的意思是電阻值的大小)~反正電流已經固定了~R不會影響電流了~只在平均分散電流~是這樣嗎? 謝謝版主。
  • 由於LED一定存在各別差異(ex導通電壓).所以需要R來平分電流(or平衡亮度)..
    R不影響電流.但是R會造成一些電壓降(V=IR).只是如果R值不大時可忽略..

    澄涼 於 2007/11/04 13:06 回覆

  • lcands
  • 請問...

    請問文章裡面的"電路部分簡單說明及注意事項"的(3),第三項,牌照燈用的是D1嗎?看圖好像是D4吧?
    還有關於有無加上R=1ohm,肉眼上看得出差別嗎?還是說龜毛一點的人會去加這1ohm...?
    真恨從前電子學沒學好..看到您這部落格裡的許多文章實在很佩服!
  • 感謝提醒... 已更正...
    你可以試試看其實差別很小...
    只是因為我龜毛...

    澄涼 於 2007/11/29 14:49 回覆

  • lcands
  • 關於led...

    已經要開始動工了,但是在led的選擇方面,您建議是用角度大一點平均約60度的食人魚led,還是亮度較高角度小一點30度以下的5mm led呢?有好多種不知道用甚麼最適合..甚至還看到三晶片的食人魚led,但是價位偏高不划算~_~
  • 都可以... 角度大要達到相同效果會比較耗電就這樣..
    但是我就是喜歡所以愛用....要省電省成本5mm3mm比較省= =a
    三晶就免了... 反正尾燈就面積這麼大... 隨便擺都夠亮...
    而且三晶C/P值偏低...沒必要就省點吧= =

    澄涼 於 2007/12/03 02:16 回覆

  • 就是那個光
  • 方向燈可否用LM317電路

    您好:
    看了你的文章之後有一個疑問…
    就是如果說方向燈要用LED的話…
    可以使用LM317電路嗎…
    跟用電阻會不一樣嗎?
    感謝您的回答…
  • 可以啊.只是工作原理不一樣而已..
    方向燈本來就是用來閃的..
    所以我採用電阻式的作法...

    澄涼 於 2007/12/17 02:46 回覆

  • zzz70838
  • 救救我大大

    請問一下大大我的做法跟上面一樣下面的LED也是一排4個可是我有20排共80顆我想問一下那我R2跟R3的電阻值要給多少?一樣有是給12V電用2個LM317
  • 標題太聳動我以為你女友要生了(不好笑扣10分)..
    你的LED是紅色的就直接用試算表輸入之後..
    不就算出來了= =a...
    算出之後再對照LM317的並連方法(有需要的話)...
    應該不難理解我覺得.有問題再提問吧!

    澄涼 於 2007/12/20 09:17 回覆

  • zzz70838
  • 救救我大大(2)

    大大我去下載上面的試算表,可是他一直說資料毀損無法使用,可以請大大幫幫我嗎?我在學校做專題就快要完成了就差這2個電阻了R2.R3拜託了救一下我這個平民了
  • 資料損毀? 我試過在學校電腦下載都可以使用...
    我是用"辦公室2003"編輯的..
    文章爬過幾篇就會算了.裡面有說明@@
    加油吧.做專題就應該靠自己吧= =a
    不然教授問你怎麼算說不出來損失的是你(拍肩)

    澄涼 於 2007/12/20 23:26 回覆

  • 愛上咖啡給的壞
  • 請教大大~~~~ ^ ^

    請問大大..試算表中的U2與U3..公式差了"電流倍率"..是正確的嗎??另外請叫一下大大..當LED的輸入電壓達到3以上的時候..U2跟U3功率變負..這樣是否依然可以正常工作??...
    因為我查一個我買的食人魚LED..他的額定電壓平均為3.5V..當公式中*4之後..功率必負..T_T..該怎麼辦..??..謝謝大大的教學
  • 3.5V是白色或藍色的切入電壓吧= =a
    麻煩拿計算機自己按吧.計算方式以經都寫過了..

    澄涼 於 2008/01/14 17:55 回覆

  • 憨
  • 請問

    請問能用蕭特基1N5819二極體嗎?電流倍率是甚麼啊??算出來電阻值是6.9、69.4、86.7之類的 應該要用甚麼電阻啊??
  • 只要是二極體就可以取代.一些細節(壓降不同)不用想太多...
    電流倍率是小燈跟煞車的電流倍數...通常用10倍..
    電阻值算出來之後只要挑近似值即可.承受功率要挑比算出結果還高..

    澄涼 於 2008/01/30 00:06 回覆

  • 阿賢
  • 請問

    請問電阻的問題,我看很多文章很多人電阻都寫他們用比如1/4W22歐姆,不知前面的幾W有何差別嗎??這是我不懂的地方還懇請解答,謝謝
  • 因為有電流電阻就會發燙.P=I*I*R...
    1/4w22ohm指可以穩定承受1/4w(0.25w)的22ohm電阻.
    如果算出來電阻的功率<0.25...
    就可以挑1/4w的使用.保險一點就上一級用1/2w的..
    ("阿賢"太多了.我msn裡就有五個.你可以考慮換ID= =")

    澄涼 於 2008/02/02 20:50 回覆

  • 泡麵
  • 有關於尾燈單元數

    請問尾燈單元數是算一排的,還是一排中的4顆全部加起來。...謝謝
  • 一排

    澄涼 於 2008/02/16 00:15 回覆

  • 泡麵
  • LM317的電流

    我想請問 LM317的電流...是這樣的LED本身的電流是25 mA ,根據歐姆定律 I=V/R ,我自己把R縮小了(LED比較亮但是還沒壞).R是22歐姆 V是 12伏特,這樣算下來單顆LED電流 I 的數字會變成 0.5 安培,因為我要接30顆LED ,這樣不就會超過LM317的最大電流 1 安培,這樣我要在並聯一個LM317嗎?

    請指點我...謝謝
  • 我看不懂你再寫什麼..

    澄涼 於 2008/02/16 19:43 回覆

  • 鳥仔
  • 你好~請教一下

    如果我要製作的尾燈是 中間是文字(白光LED) ←一開燈就亮著 而底色是紅光LED←當剎車的時候才會亮
    我該怎麼讓他分段亮呢?...因為就我所知,機車的尾燈大多是剎車的時候加電壓,讓燈更亮而已...
    並沒有分段的方式..我該怎麼做呢?
  • 把煞車當兩組來設計= =
    不要小燈就把小燈電原拿掉...
    白光適用三顆串聯為單元...

    澄涼 於 2008/03/30 01:02 回覆

  • 呆呆
  • 疑惑@@

    請問一下,我是用電源供應器來做為12V的供電。
    我剛剛爬文知道 HI=剎車燈 LO=小燈
    那他們都是12V嗎?

    還有~我昨天去買魚眼燈
    店員跟我說最高可達65ma,他建議我設50那我在表格的"尾燈單元LED電流"要設0.05嗎?

    在請問一下...
    U3的功率越高,是代表越亮嗎?
  • 1.都是12V.只是亮度會不一樣
    2.長時間使用就用50去設.因為機車煞車時間通常不會太長可以高一點(汽車就有可能長時間使用.如塞車時.設定時需自行斟酌)
    3.U3功率越高是指U3會越燙.亮度是你自己設定的.如0.05A(=50mA)

    澄涼 於 2008/05/30 22:15 回覆

  • 高2生
  • lm317

    我有在小老婆看到別人模仿你的電路圖製作一個車尾燈 可是我沒看到他有使用lm317 用跟不用有什麼差別嗎!?
  • 做法不只一種吧.請問你指的是哪篇= ="

    澄涼 於 2008/06/15 21:02 回覆

  • 高二生
  • http://forum.jorsindo.com/viewthread.php?tid=14066&extra=page%3D1
    這篇的 他只有用電阻跟二極體(我只有看到這兩個) 做出來的效果跟大大的比起來會一樣嗎!? 我不太懂為甚呢大大用4個317....
  • 大大是誰?該作者是參考本站內另一篇文章..

    澄涼 於 2008/07/12 00:39 回覆

  • zz-ground
  • LM117

    你好~~請問一下.如果我用LM117來做.跟317的做法一樣嗎?謝謝
  • 數據應該會差不多.我常用的LM317是TO-220.LM117我不清楚(TO-3?)
    反正封裝不同散熱條件也會不同.自行斟酌吧= =

    澄涼 於 2008/07/24 21:39 回覆

  • dubonnet
  • 請問一下

    我想要讓LED閃爍的話
    要在加一個555IC吧
    但是不知道555IC要放在電路的哪=.=
    是否能用你的電路跟我說555IC要怎跟LED接起來....感恩
  • 麻煩自行google

    澄涼 於 2008/07/26 00:31 回覆

  • Vin
  • 請問ㄧ下

    請問一下大大,若是做車廂燈,LED 2V 20mA 五顆一組 並5組,LM317的R是12.5歐姆嗎還是62.5歐姆??啟動電壓要怎麼算,可以交我一下算式嗎,感謝大大
  • 不是有軟體嗎.我都寫好了= ="

    澄涼 於 2008/08/06 03:29 回覆

  • Anan
  • Sorry大大

    我看到了,哈~~在自訂裡面,感謝大大
  • Anan
  • 請教大大

    有一個疑問,就是若是LED設定2V 20mA 五顆一組 並5組,程式跑出來工作電壓是10.7V R=165ohm ,但機車供電如果是13.7V 那多出來的3V是給LED承受,還是不會??
  • 3V電阻吃掉的.工作電壓是指要達到此電壓LED才會"開始亮".
    還有值都是用估的.一定存有誤差.

    澄涼 於 2008/08/07 01:44 回覆

  • Anan
  • 請問ㄧ下大大

    請問一下大大,若方向燈有定位燈功能的話,用LM317限流跟用電阻限流,哪種LED的壽命會比較長
  • 方向燈用電阻限流比較好用我覺得
    正常使用LED壽命應該都很長吧= =a

    澄涼 於 2008/08/10 03:45 回覆

  • yesim
  • 請問
    如果使用LM317的方式,增加單元數,R2和R3是不是也需要更改呢?
    因為使用的電流變多了?
  • 澄涼 於 2009/03/18 16:44 回覆

  • BOB
  • 電阻要用幾毆姆?
  • 阿昇
  • 那我可以用8051寫出LED我想要的動作嗎??
  • 阿勝
  • 大大 我想請問一下led快閃的問題該怎麼解決(led方向燈)!?除了換掉原廠閃爍器的方法
  • army
  • 糟糕~我想問一下LM317是定電流還是定電壓??
    我要去買時怎都是標電壓穩定IC??
    哈~原理不太清楚,定電壓的話~可能我會用7812吧!
  • LM317可以是定電流或定電壓.視電路而定.7812是定電壓無誤.

    澄涼 於 2009/09/14 15:51 回覆

  • 秋憶
  • 無法進入下載點.(網頁失敗)

    版主!請問位啥麼小弟下載時畫面出現網頁連結失敗難道有特殊進入方式才能下載嗎?可否敎一下~~謝謝
  • 崇拜者
  • 跪求定電流電路

    版大您好
    看了您的文章,實在是讚嘆不已
    讚嘆您如此的專業,又將DIY發揮到淋漓盡致
    您的無私分享真的造福太多人了
    小弟有幾顆cree的hi power led 想說用個定電流電路
    不曉得您這電路和用嗎
    led約可耐1000mA,但是我想約工作在0.9A左右
    不曉得電路需要做甚麼修改
    還是您有更好的電路圖可供分享呢
  • hi power led 通常會使用驅動IC及散熱片..
    用途上主要以照明為主而不是緊示

    澄涼 於 2010/02/28 18:30 回覆

  • 悄悄話
  • littleM
  • 圖中的R為了要平均分配電流嗎?
    最近對這些東西很有興趣很想試試看
    希望老大可以解答我的疑惑
  • R的確是為了平均分配電流.不過我自己是用純電阻式的
    用LM317限流比較難做變化..

    澄涼 於 2011/05/12 23:20 回覆

  • DavidC. 暐 DavidC. 暐
  • 您好,很感謝您的回覆!關於您的回覆我已經大致了解,唯一不懂處是為何分流的R建議採用10R的呢?還有您採用的LM317是TO-220封裝的LM317T吧?也祝您佳節愉快嚕~感謝您!
  • 個別LED的切入電壓都有所差異.如果用1ohm分流實際上不會很平均.所以我都直接上10ohm
    後來在製作上選擇全部用電阻的方式省麻煩..我自己是用TO220的封裝.

    澄涼 於 2011/06/06 11:51 回覆

  • littlem
  • 不好意思....問個關於電流倍率的問題
    我知道電流倍率會影響R1R2的阻值
    不過我算了一下按剎車燈時,電流不是就超過了LED的最大電流?
    這樣不會燒掉?
    還有有什麼我遺漏的掉 麻煩你解答了~
  • 試算程式的算法是比例去分
    所以10倍就是算剎車:小燈=9:1.同時按就剛好是電流設定值
    LED標示寫的電流是可以穩定不燒毀的工作電流
    一般5mm是20~40mA不一定.表示這顆LED的工作電流
    實際使用會礙於散熱.多顆密集等因素.控制電流上限在30mA左右

    澄涼 於 2012/03/27 06:30 回覆

  • 訪客
  • 請問一下 我如果不要牌照燈 那麼是要去掉哪些部分?
