LM317是什麼?

我也不知道中文要翻成啥?  因為不重要= =a

反正 LM317就是...
3-Terminal Adjustable Regulator

LM78XX是3-Terminal Voltage Regulator
所以跟LM317是不一樣的東西....
是什麼不重要... 反正會用比較重要了.....
LM78XX系列我知道... 只是彈性比較差....
而且類比電路用317效果會比78XX系列好.有碰音響電路或許會知道...
除非是做數位電路才有可能拿個78XX當電源用.. 不然還是LM317好用...

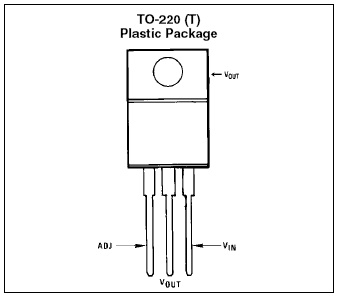

常用的TO-220包裝.腳位如下....
(P1)

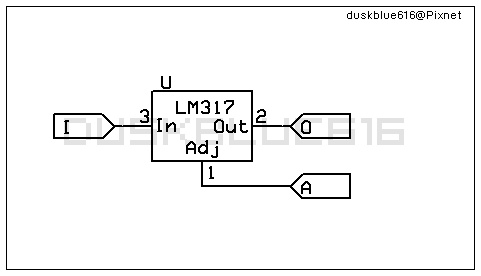

在繪製電路時... 常常是這樣表示
(P2)


因為太難記了...
所以我都只記幾個特性...
(1) 工作時V(A-O) =1.25
(2) 工作電壓3<=V(I-O)<=40
(3) I.out>=10mA


工作電壓就是 I-O 端至少3V才能工作(78XX系列是2.5V)....
第(3)點特性這裡比較影響.不過有些電路設計需要考慮到.....



通常LM317最常用為可調整電壓源之用...

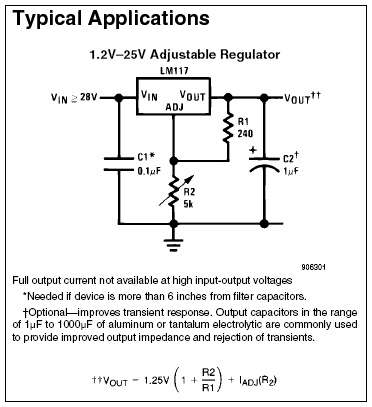

官方資料就有標準用法如下.....
(P3)




下圖也是官方提供的電路....
可以大概算一下...

(P4)



(P5)


反正當成電壓源公式就是...

1.25*((Rb+Ra)/Ra)

工作電壓 V(I-O端)>=3V
LM317的承受功率就是
P=V(I-O)*I



但是LM317只能當電壓源嗎.....

這就...錯過了LM317另一個用途.... 電流源....

理想電壓源 : 無論負載多少.電壓皆固定.無關電流
理想電流源 : 無論負載多少.電流皆固定.無關電壓

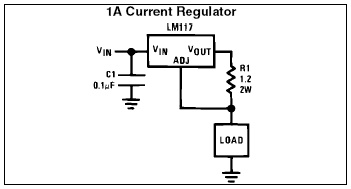

這是官方提供的電路...

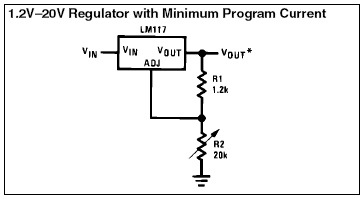

(P6)



公式...

I=1.25/R1

要注意的是電阻功率

P(R1)=VI=1.25*I=1.25*1=1.25W
所以R1要挑1.25W以上


(P7)

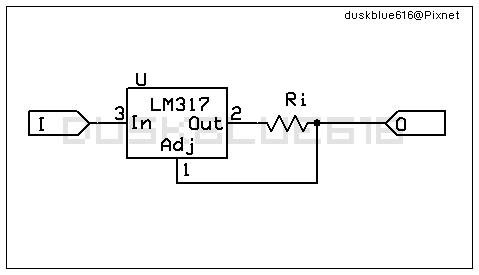

另外注意這種用法
工作電壓一樣 I-O 端>=3V
LM317的承受功率就是
P=P(total)-P(Ri) = (V(I-O)*I)-(1.25*I)


可以把LM317兩項特性一起用嗎?

當然可以.... 官方也有提供用法....

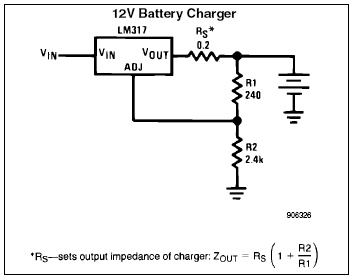

這張正是官方建議的12V鉛電池的充電電路....
輸入電壓>輸出電壓3V這是工作條件...
所以下圖Vin至少17V... 細節這裡就不討論了...

(P8)




所以LM317本身就是彈性很高的IC...
LM317內部的電路是眾多電路工程師的心血....

我只要會用就好....
裡面的電路結構想玩電路分析的人可以試試XD...

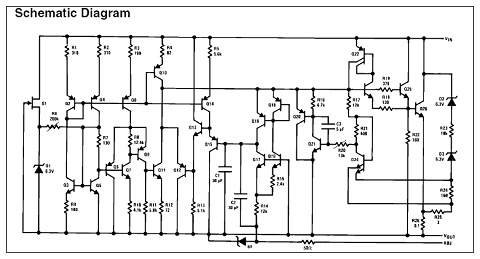

我挑這張看只是一些特性要從這張圖才看的出來.....

(P9)
