圖多請注意!

- - - - - - -

距離上一次換背光... 已經多久了= =

其實只是因為我跟車主一致認為不夠亮@@"

所以留下再次跟換LED的伏筆....

所以這次只是換我能買到CP值高的白光LED....


- - - - - - - - - - - - - - - -  開始拆車分隔線  - - - - - - - - - - - - - - - - - - -

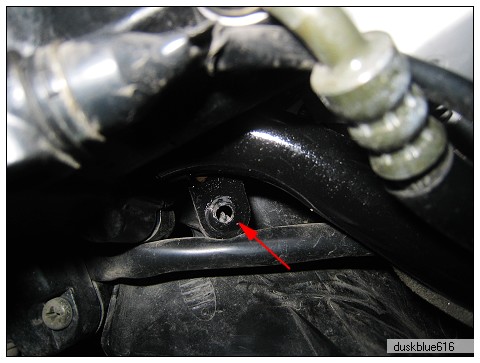

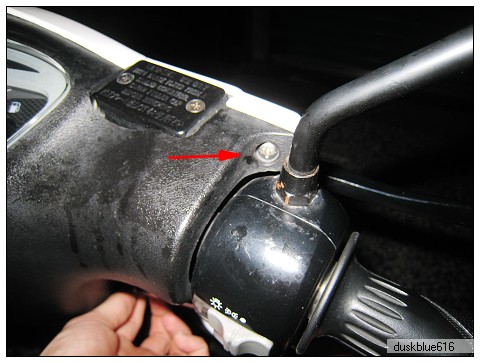

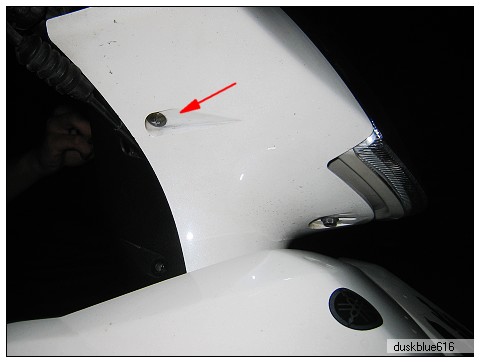

拆車頭的步驟.... 車頭共有6顆螺絲.....

(p1.1)


(p1.2)


(p1.3)

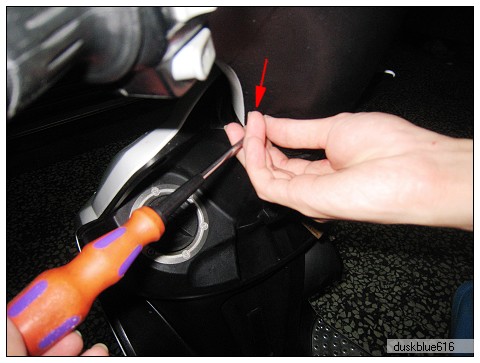

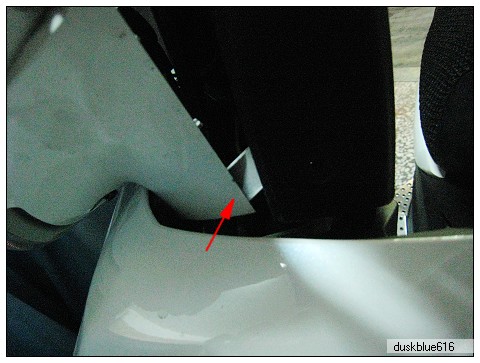

(p1.4) 塑膠卡榫... 請小心拆卸....




- - - - - - - - - - - - - - - -  拆完車頭分隔線  - - - - - - - - - - - - - - - - - - -


拆儀表板的步驟...一共有2顆螺絲....

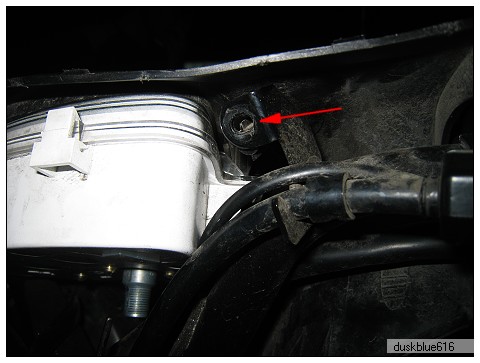

(P2.1) 卸下儀表板.


(P2.2)

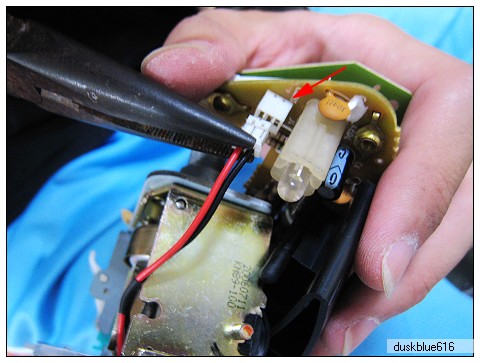

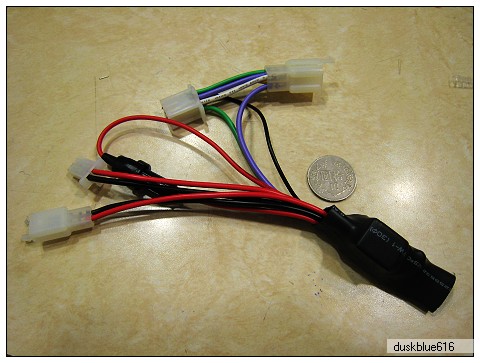

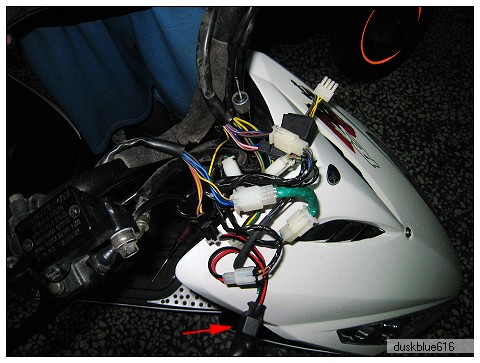

(P2.3) 箭頭處是 " 類三相 " 模組... ( 什麼是 " 類三相 " 模組點我看說明 )


(P2.4) 採用快速接頭與原廠電路連接... 可快速安裝與移除




- - - - - - - - - - - - - - - -  卸下儀表板分隔線  - - - - - - - - - - - - - - - - - - -

圖3.1-9是拆下電路版的過程...

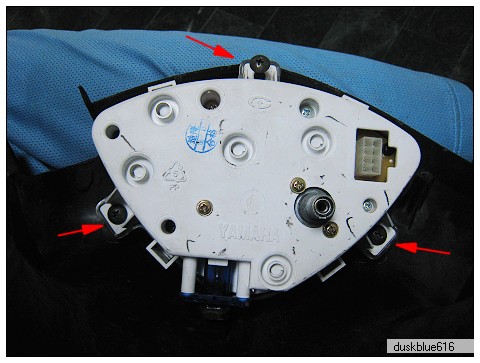

(P3.1) 將儀表板從面板分離... 有3顆螺絲...

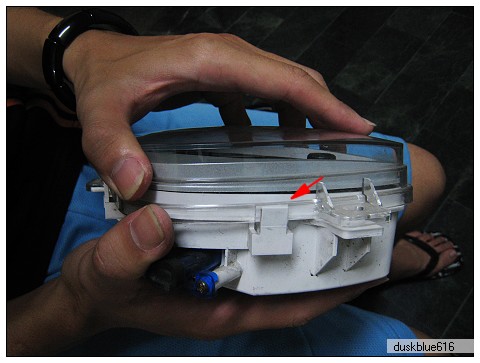

(P3.2) 將邊緣卡榫解開... 將壓克力面取下....

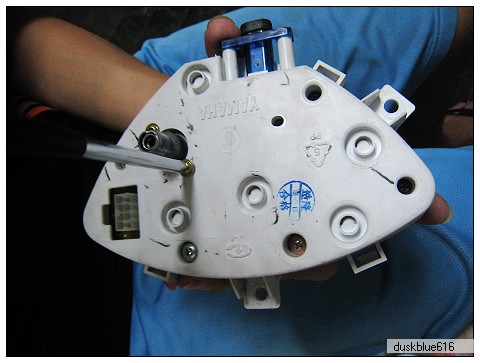

(P3.3) 背面所有螺絲都要卸下... 請留意對應位置.....

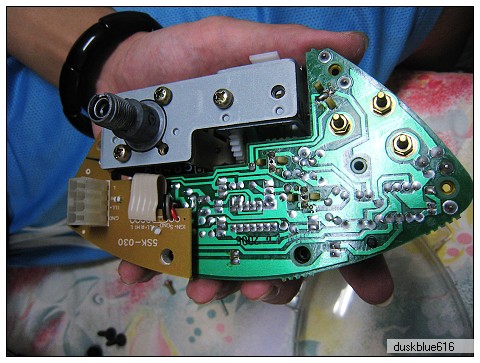

(P3.4) 倒出電路板部分.....

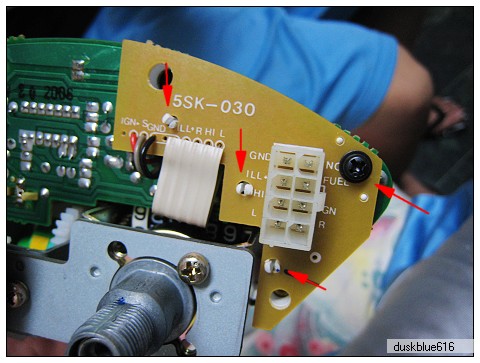

(P3.5) 右上黑色螺絲卸下... 三支塑膠卡榫卸下....


(P3.6) 塑膠卡榫可由尖嘴鉗輔助卸下....

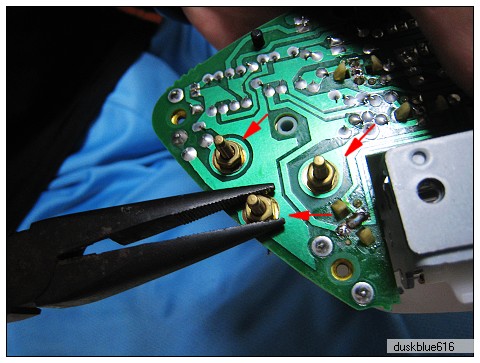

(P3.7) 油表螺絲卸下... 共3顆...

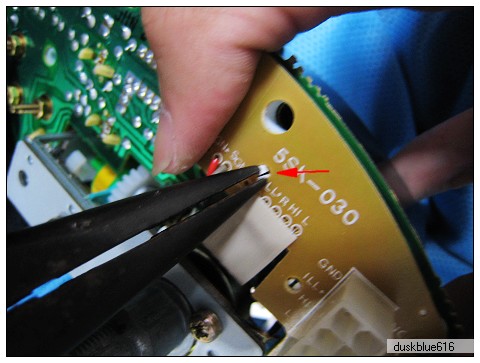

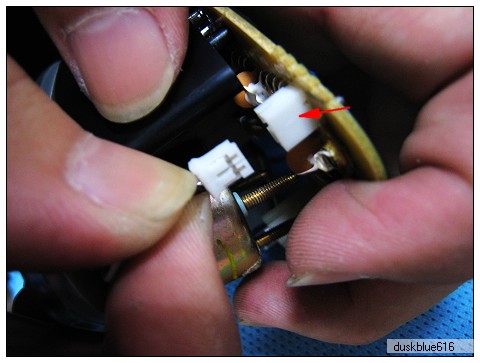

(P3.8) 左右指針LED電源線卸下...


(P3.9)



- - - - - - - - - - - - - - - -  卸下電路板分隔線  - - - - - - - - - - - - - - - - - - -

圖4.1-6是換LED的過程....

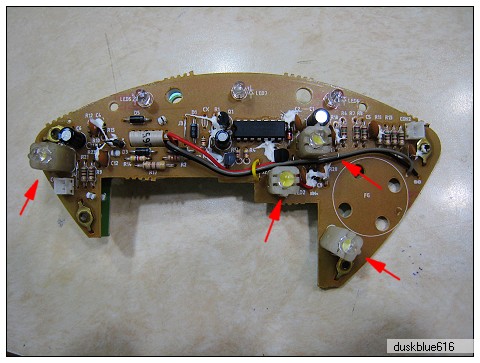

(P4.1) 儀表背光共4顆LED

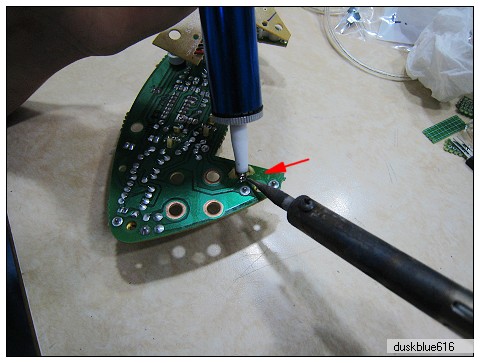

(P4.2) 一定會用到 " 吸錫器 "(或同類工具).... 所以請備妥器材....

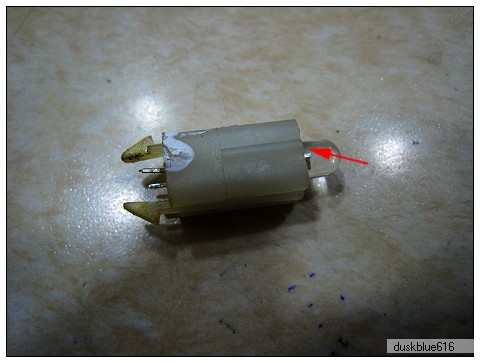

(P4.3) 有凸起端是正極


(P4.4) 上視圖....

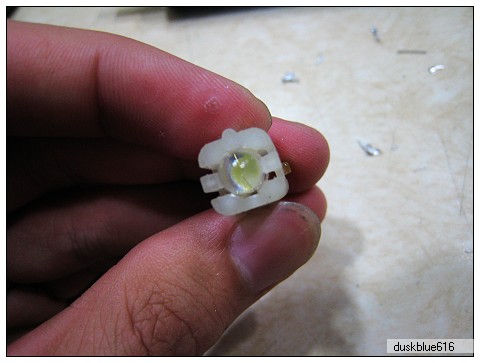

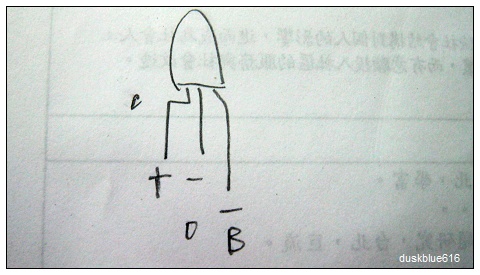

(P4.5) 原廠LED的腳位....

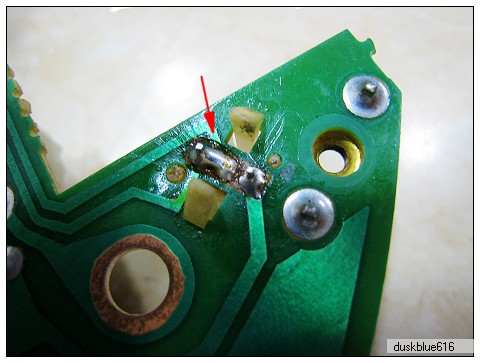

(P4.6) 應車主要求.... 只要單色不切換... 固選(任一)LED的負極接在一起....



- - - - - - - - - - - - - - - -  更換完LED分隔線  - - - - - - - - - - - - - - - - - - -

換完LED之後...

接著... 把所有步驟顛倒.....

還原儀表板(還原到P3.3) 時請先接回車上電測試...

確認無誤... 再將螺絲逐一鎖上.....

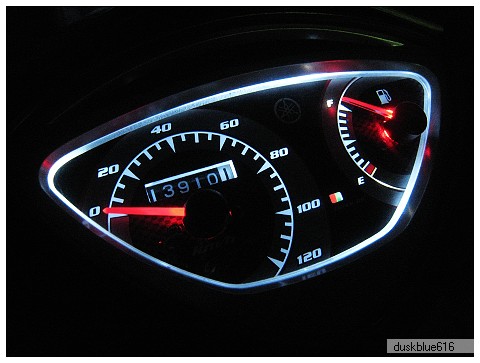

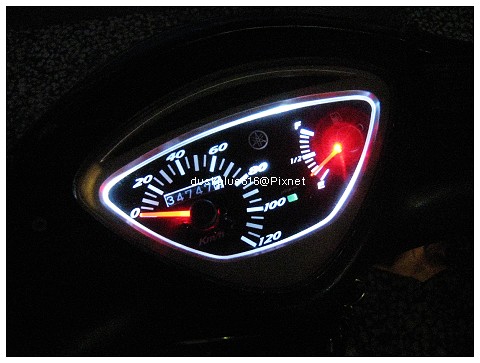

(P5)



- - - - - - - - - - - - - - - -  更換完儀表背光分隔線  - - - - - - - - - - - - - - - - - - -


下面是介紹這次LED....

由於上次用的LED品質比較差(我自己也知道.因為很便宜)....

這次有機會採購比較好的LED. 足以提供比較好的品質.....

(P6.1)


(P6.2) 不用解釋吧... 已經夠明白了....

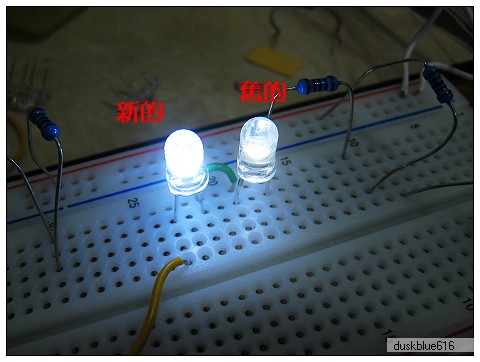

為了比較有多好...

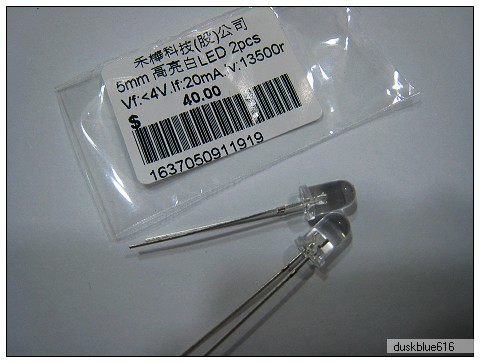

於是去高雄禾樺買了兩顆40的高亮白(13500mcd)....


(P6.3) 真的很貴.如果不是要測試比較我實在買不下去@@...

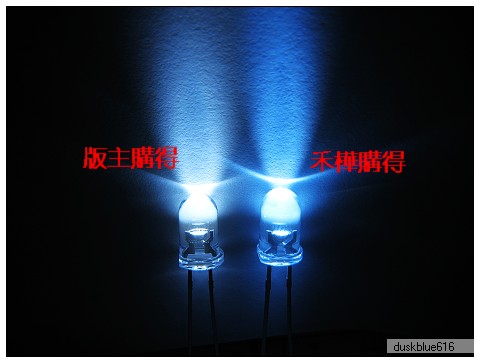

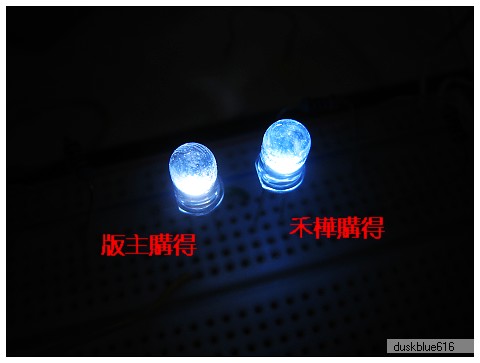

(P6.4) 有圖有真相.... 白平衡已經設定過.... 確定禾樺的是微偏藍的白光(色溫較高)....


(P6.5)  角度跟色澤表現都比較好.



- - - - - - - - - - - - - - - - - -

RS作法也是一樣
補上雙色版的圖
