這篇寫完真是充滿成就感啊.... XD

(本文開始)
- - - - - - - - - - - - - - - - - - - - - - - - - - - -

雖然我車挑GTR... 原廠頭燈不夠亮是不爭事實...
所以一買來馬上換成OSRAM 35/35... 也加上Relay線組...

但是我並沒有放棄補強 (惡搞?) 我的GTR...
最近因為需要看一些頭燈的資料... 想像GTR的未來....

在茫茫PDF文獻中... 剛好有提到燈泡的演變.....
傳統的橫向燈絲為何會演變為今日的軸向燈絲.....

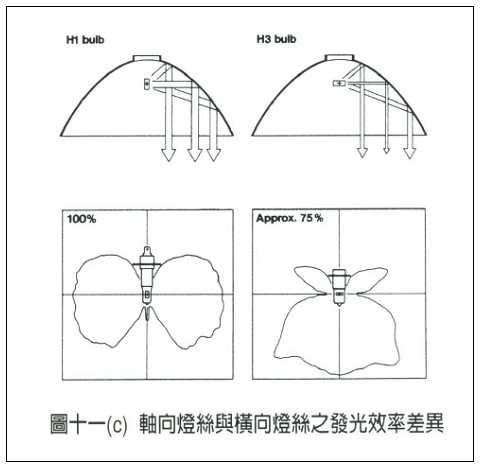

這張圖很清楚描述... 燈絲與反射式燈罩的關係....



( 圖片來源 : 車燈設計之現況與研究 車輛研測資訊)


假設小盤的差異也達25%... 這是非常可觀的數量..... ( 當然不可能到25% )
所以我去什麼都不奇怪... 隨便買了兩顆軸向燈絲的燈泡打算來實驗看看...

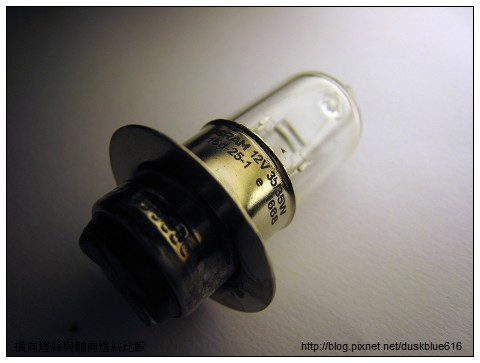

先來看看現在的燈泡...OSRAM 35/35  ( 最好把燈炮拍成這樣.你當藝術品啊.. )

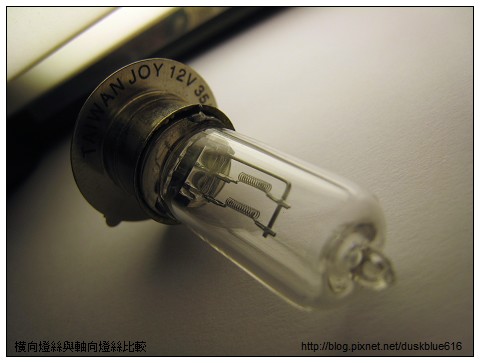

還有隨便買的軸向燈絲的燈泡... JOY 35/35  ( 不好意思... 這樣拍是習慣啊... )




那個腦殘包裝... 燈泡打"TAIWAN"... 包裝上印"MIJ" ...  ( 有人真相信MIJ嗎= =" )

反正他是軸向燈絲的燈泡....而且也是 35/35 的標示規格....  方便我比較用...

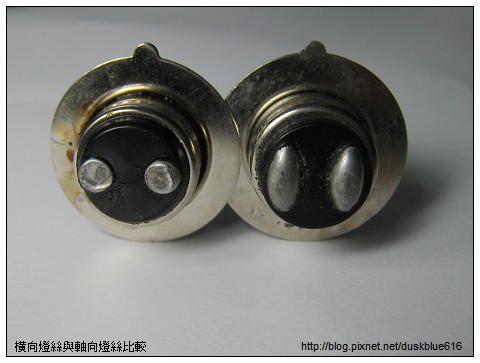

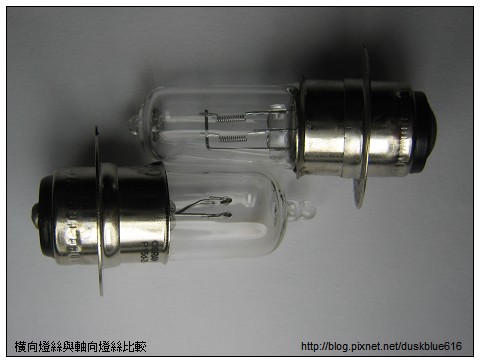

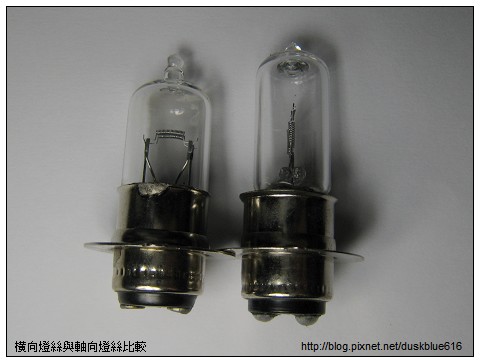

接連三張比較圖......  ( 上視 / 側面 / 接點 )






雖然都是  35/35   ... 但是很明顯的...

JOY 燈泡比較大顆.... ( 心想...  難道他比較燙?  )

接著.... 拿起我的十字起朝GTR移動......

為了方便ABtest ...  所以一邊用一種燈泡....    ( 玻璃的部份不要摸到..這是常識..  )



裝上....   開電..................

沒有燒焦味... 沒有爆炸......  都會亮很OK.....

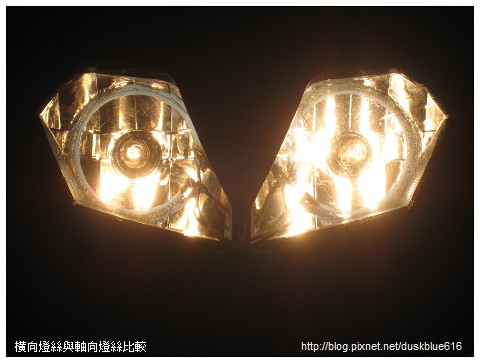

左邊是 OSRAM     右邊是  JOY  ...

高下立判..... 實驗還要做嗎?    ( 當然.... )

首先亮度就差太多.... 很明顯.....
這種結果用猜的一定有一方有問題......
再來光型也很明顯不同.....  照到牆上會比較清楚....

照相是用850IS的其中一個功能應用(接圖輔助)...
可以確保兩張的條件全相同...  後製也沒有調整曝光...
後製加上 等亮線 方便比較結果.... (  等亮線每一點上亮度相同 )

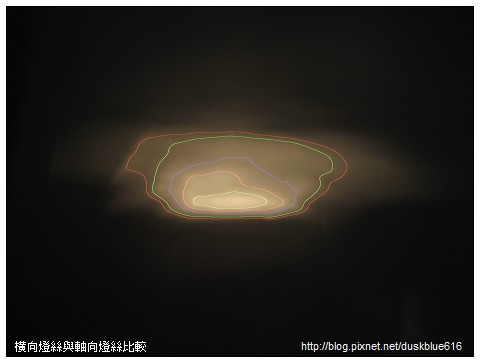

OSRAM  照到牆上的光型..... ( 用錫箔紙遮JOY  )



其實上一張照片就可以猜的出這結果.....
光線很明顯是集中在下方... 右上角明顯的散出去.....
難道這就是  OSRAM  被傳言散光?    ( 再怎麼散還是比原廠亮... Orz  )

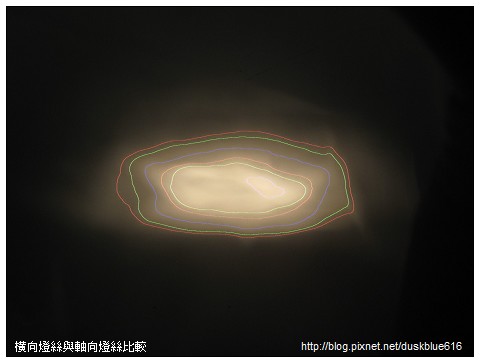

JOY  照到牆上的光型..... ( 用錫箔紙遮OSRAM )



這...........  = ="

不只是亮度... 連光型都差多了.......  而且這只是一顆的差異....

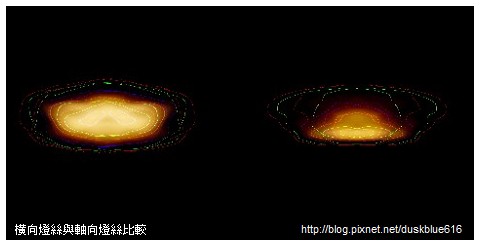

我把上面兩張作處理.... 鏡向後再相加...... 用來模擬雙燈時的情況...

(  亮度這種東西...  用照片很難表現... 照片會騙人 .... )

其實就差不多是騎車看到的光型..  只是光型會往前沿伸...

( 右 : 橫向燈絲  左: 軸向燈絲 )



( 越看越覺得...  有點像在做MRI(核磁共振)的圖也.... )

還沒結束.....

最前面我不是才暗示過...

亮度差太多... 一定有問題....




請接下篇... (實驗)燈泡為何比較亮? ....
