繼上集... (製作)GTR車廂燈試做
發現這真是個的好設計... 改良過的車廂燈到底有什麼不同...
 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
分隔線之內為 07-07-13 補充

目前本篇所使用的LED為食人魚LED而且是可用高電流(50mA)的食人魚LED
除了按照電路圖製作外.其餘使用5mm或是3mm一般LED無法保證效果
因為 本人沒有用5mm或是3mm一般LED測試過...所以我根本不知道會怎樣..Orz
一般LED請將LED上方限流(原220/2電阻)的部份跟動為180~220不然LED會燒掉
請不要測試LED可以到多亮. 除非你知道你在做什麼. 而且燒一顆算一顆. 不要跟$$過不去..

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

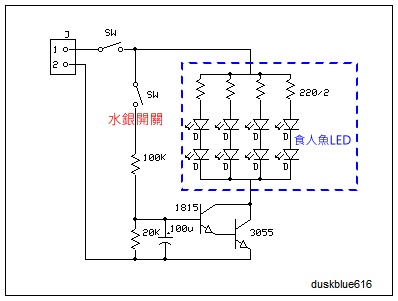

先看電路...  有沒有覺得比上集多了些東西... @@





只是加了幾個電晶體感覺就有差..........

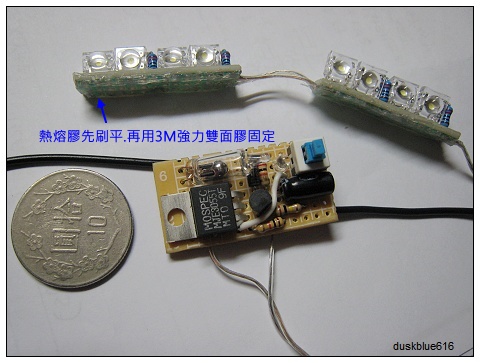

所有部份的合照....

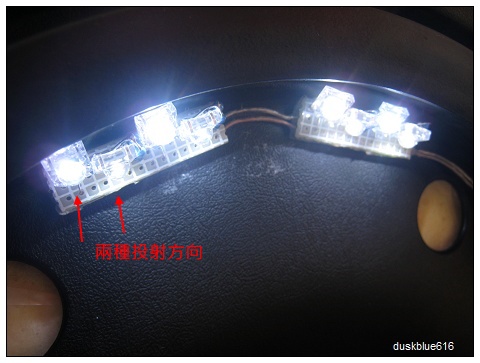

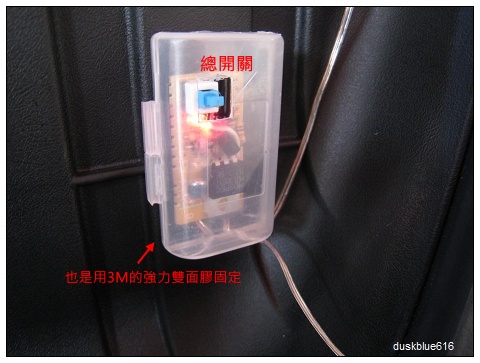

安裝在車上的樣子...

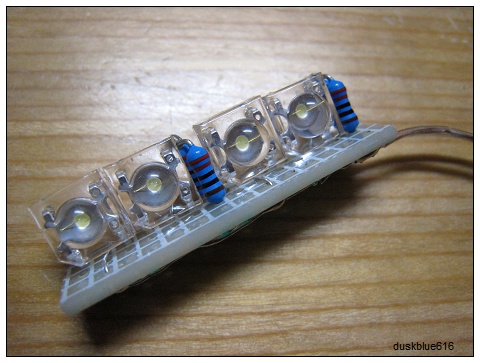

LED特寫....



感應區特寫...




針對亮度的部份做改良....
已經亮到我覺得有點超過= =a

直接看影片
這次點燈方式改成"慢慢亮" ( 類呼吸燈XD )
這樣感覺比較有科技感...XD

有機會的話再加個光感電路
這樣周圍夠亮的話
車廂燈自己會熄掉
這樣可以再增加完成度...


參考資料

耗電:約2W (1.8W if V=12.6)
成本:約NT$200



---

---






澄涼 發表在 痞客邦 PIXNET 留言(42) 人氣()


留言列表 (42)

發表留言
  • 悄悄話
  • 悄悄話
  • duskblue616
  • 回復給e.....49@y的路人:
  • 先等我開學再說嚕~...我GTR還有亂西八糟的東西等著用..
    "假如"你是正修的學生.其實你離我學校很近= =a

    澄涼 於 2007/07/06 08:27 回覆

  • 悄悄話
  • duskblue616
  • 回復給e.....49@y的路人:
  • 不急不急...喝喝
    開學後才開始處理我的車@@"
    而且車廂燈我還在想辦法改善中...= =+

    澄涼 於 2007/07/06 23:44 回覆

  • 悄悄話
  • duskblue616
  • 回復給e.....49@y的路人:
  • 恩...你可以先做一個來試試看.
    我9月開學後會繼續生產(預定車系GTR.新天鵝.RSZ.G5).
    到時候我可以賣你成品或半成品....或是我去高雄的時候順便指導你裝都OK..

    澄涼 於 2007/07/07 23:51 回覆

  • 悄悄話
  • duskblue616
  • 回復給e.....49@y的路人:
  • 電源我是直接接電瓶.如果你按照電路圖(圖二)就有慢慢亮的效果了...
    建議你食人魚.只要確定會亮就好.測最大亮度很通常會燒.(也不必要= =)
    一般食人魚給他50ma就夠了.因為高溫會讓LED短命.只要你覺得LED會燙手就是溫度已經偏高.所謂LED短命不是指他馬上會壞.而是他亮度會下降會變色(色衰)..

    澄涼 於 2007/07/09 06:17 回覆

  • Maxi
  • 請問你用的白光食人魚是5mm的吧?可是我找拍賣都沒看到的說!可否給賣家賣場的連結!謝謝!
  • 哦...我不是在網路買的...sorry...

    澄涼 於 2007/07/29 15:32 回覆

  • GSR車主
  • 請問呼吸燈的電路要怎麼做
    我想接上LED燈條
    謝謝
  • 呼吸燈只是效果.沒有正式名稱.
    應該稱作柔性啟動吧@@
    就是讓亮起來感覺比較平緩..
    簡單做就是RC組合而已...
    請問你LED燈條打算用幾顆的(或是幾公分)

    澄涼 於 2007/10/16 14:54 回覆

  • GSR車主
  • 我裝的是24顆
    是不是要算電流什麼的
    我想要讓它慢慢亮再慢慢暗這樣循環
  • 慢慢亮再慢慢暗這句是什麼意思= =

    澄涼 於 2007/10/18 20:25 回覆

  • GSR車主
  • 今天上電子學的時候想到
    如果把直流電換成交流電不就行了嗎
    不曉得有沒有這種元件
    或是可自動改變的電阻
  • 我不了解你的意思...
    慢慢亮再慢慢暗這樣循環做的出來..
    但是我不知道你想要什麼..
    還有你實作程度到哪= =a

    澄涼 於 2007/10/18 20:27 回覆

  • GSR車主
  • 就是通電後LED燈條會持續呼吸的狀態
    現在只教過電阻
    我們資工系的電子學不被電子系承認==
    可以告訴我要用些什麼元件
    我看看會不會作
  • 這樣講就清楚多了...
    讓我思考看看@@....
    你打算裝哪? 車底.燈眉.... 真好奇= =+

    澄涼 於 2007/10/19 01:03 回覆

  • GSR車主
  • 燈條我是已經裝好了
    在斜板那邊
    現在是想再加接電路
    讓它有不一樣的感覺
  • 我最近要準備期中...
    所以你的想法等中結束我在開始想@@

    澄涼 於 2007/10/19 21:38 回覆

  • GSR車主
  • ok!謝啦
    我也要考了
    一起加油
  • holiday963
  • 關於電阻

    我想請問一下
    1. 220/2是啥意思?是不是2顆LED前面就串連一個110歐姆嗎?
    2. 你的總開關前面有串聯一個紅色LED吧??請問我也想接,那麼我要用哪種LED?
    紅色食人魚的嗎(70mA那種)
  • 1.220/2=110沒錯... 這是我這網誌常出現的表示法= =a
    因為兩支1/4W比1支1/2W便宜.而且好搭配.. 所以我電阻預設都用1/4W的..
    2.那LED只是我觀察有沒有電用的.隨便用就好(1個1元會亮的LED就可以了)

    澄涼 於 2007/12/25 01:56 回覆

  • TheShop
  • 請問市售6P有段式開關要如何分辨哪邊是開哪邊是關?

    (有分左3排,右3排,是不是左右分2邊,一邊為開一邊為關?)
  • 啥?你用三用電錶量不就知道了= ="

    澄涼 於 2007/12/25 10:45 回覆

  • holiday963
  • 關於測試有無電之發光二極體

    不好意思...問題很多@@
    請問....測試有沒有電的led要接哪邊?(因為接錯,測試用的led很容易燒燬)
    如果願意請傳授我ㄧ下我應該接哪個部位?(是水銀開關那邊?因為接在總開關那邊,電流會過大把一般發光二極體燒毀吧?)
    謝謝...!!!
  • 接到水銀開關之後(+)-1Kohm-LED-(-)

    澄涼 於 2007/12/25 10:41 回覆

  • holiday963
  • 測試有無電之發光二極體

    你的意思是說....
    水銀開關下面多串連2個元件(一個1K歐姆電阻,在串一個LED)就OK摟?
    至於下面還有100K阿20K阿,不用管他,因為不關我要多接的LED的事!
    沒錯吧?

    非常謝謝大大熱心提供與指教!
  • 應該是這樣.100K.20K大概不用管他.
    電阻用110時LED電流已經偏高.可以降低一點= ="

    澄涼 於 2007/12/25 11:43 回覆

  • 阿風
  • 塑膠電容

    大大真的很強,
    請問一下電容一定要用塑膠電容嗎?
    我身上現成零件只有小顆那種電容,不是你圖上那種大顆的塑膠電容,這樣有可以通用嗎?
    還有最後一個問題,3055我們學校沒有3隻接腳的,只有2之接腳的,這樣可以使用嗎?
    還是有沒有其他種類的可以代替?
    謝謝
  • 塑膠電容?那是很普通的電解電容= ="
    只要中功率包裝NPN都可以....
    我用3055是因為我有剩料= ="

    澄涼 於 2007/12/26 16:47 回覆

  • 阿風
  • 中功率包裝NPN

    所以TIP122也可以摟?
    因為我不太懂中功率包裝試啥意思...!
  • 如果TIP122是NPN應該就可以...(我懶的去查)

    澄涼 於 2007/12/26 21:30 回覆

  • 路過~
  • 請問

    請問如果我食人魚LED是5mm/w/1pcs VF<4V:if@30MA按你的線路圖
    2顆食人魚必須多大的電組呢?
  • 180ohm(1/4w)

    澄涼 於 2008/01/16 00:58 回覆

  • ~翔~
  • 慢慢亮?

    不好意思 我想請問阿 你的慢慢亮是要怎麼做呢? 因為我看不太懂電路圖 而且我的燈是買現成的 直接拉線接的 不是像你用電路板自己焊的 所以我不太懂慢慢亮是要加裝什麼東西嗎? 有具體一點的說法嗎? 就是可以買什麼現成的東西 讓我直接加裝上去就會有這種的效果呢?
  • 現成的?我想沒有吧= ="
    就算有燈條還是要用到電路版...

    澄涼 於 2008/01/26 03:07 回覆

  • 悄悄話
  • 元
  • 請問你選用電晶體的依據為何?

    請問你選用電晶體的依據為何?為何選1815的和3055?我最近在修理電蚊拍,我發現各廠牌都用965的電晶體,用別的型號電壓就不夠強
  • 沒有為什麼..只是我習慣用的型號而已= =a

    澄涼 於 2008/04/07 23:32 回覆

  • 阿土
  • 你好 最近我也做了一下呼吸燈模組
    http://jason.o0o.tw/?p=154
    可以問一下你的電路圖是用什麼畫的嗎?
    正在愁找不到軟體畫圖@_@ 謝謝你唷
  • 可以用最陽春的Express.官方網站有免費版提供...

    澄涼 於 2008/05/02 00:31 回覆

  • 阿摩
  • 這個東東能不能改成交流110的電源阿

    如題~食人魚真是有夠亮的~我自己沒在玩機車~所以不知道可以去哪買~順便問一下~這個電路能不能改成給交流110用~而且維持依樣的亮度~小第我想把他改成維修坑移動式照明燈~可是苦無下手方向~麻煩大哥替小弟我指點迷驚八
  • 維修坑移動式照明燈是什麼?
    是工地再用的那種黑色方形很燙的那種嗎?

    澄涼 於 2008/07/01 10:52 回覆

  • 阿摩
  • 維修坑移動式照明燈

    維修坑移動式照明燈是什麼?
    是工地再用的那種黑色方形很燙的那種嗎?
    duskblue616 於 2008/07/01 10:52 回覆

    對阿~那東西用的是白致燈~耗電壽命短又容易過熱
    如果改用省電燈泡又不符成本
    本來就有打算改成LED
    剛好看到版大你的GTR車廂燈
    亮度驚人~
    成本比省電燈泡便宜~
    LED的耐久度又夠
    著實令小弟大開眼界
    所以特別請教版大
    能不能改成市電110交流電用的版本
    然後又能維持他的亮度~在亮一點會更好
    現在物價這ㄇ高~簡單的焊接我也會一點~
    拜託版大幫幫我八~
    小弟我在這裡先謝過版大嘿
  • 視用途而定.換成LED不一定會比較適合
    如果要做成相當移動式照明的亮度
    除了高功率LED本身貴(量大不在此限).散熱也是問題
    散熱跟電源沒處理好.亮度跟壽命都會打折
    所以不一定會比較經濟.你可以嘗試爬文
    國外也有很多相關資料可以提供參考.
    網拍也有賣家提供半成品及相關資料.

    澄涼 於 2008/07/04 00:50 回覆

  • 阿摩
  • 散熱

    食人魚的散熱不是比較好嗎~
    那如果要把食人魚用在交流電路可行嗎
  • 1.那要看跟誰比.
    2.可.

    澄涼 於 2008/07/05 09:27 回覆

  • 阿摩
  • 散熱2

    食人魚跟現有的led種類做個比較~(包含高亮度高功率的)
    散熱有沒有比較好~(我看led的投射燈用的也是食人魚)
    一顆食人魚的亮度大概可以到幾燭光(比照版大你這次用的尺寸規格)
  • 1.各種比較網路上有資料.懶的爬文可以去知識+丟問題.
    2.LED投射燈應該是用highPower比較多吧..

    澄涼 於 2008/07/05 22:51 回覆

  • 阿摩
  • 交流電

    如果運用在交流電路的話
    有沒有要特別注意的地方
  • 不知道該怎麼回妳也.
    回你"注意安全"好了= =

    澄涼 於 2008/07/07 11:42 回覆

  • 小黑都不小黑了
  • 哈哈..
    我又來亂了..
    請問一下..

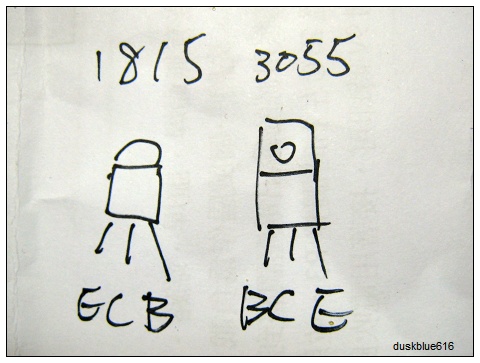

    1815的腳位判別..
    是把有字的面向自己..
    由左到右是ECB對嗎..
    看了圖可是不敢確定..
    網路又查不到正確的資料..
    都冏了我= =a
  • 是的.祝你成功...

    澄涼 於 2008/09/02 21:40 回覆

  • BB
  • 請問大大那顆電容值是多少呢?(u/V)
  • 咕哩
  • 負極當開關

    你好...
    請問一下,我想將這個零件在汽車上的室內燈,但汽車的室內燈是負極啟動的,以你的電路板啟動是正極,可以改成負極而已也有漸亮漸暗的效果嗎?謝謝!!
  • 我記的網路上有人做過.不過已經忘記在哪看到的

    澄涼 於 2009/12/12 22:22 回覆

  • kay
  • 你好,好久沒來這邊看文章了XD
    我想請問上面有人提到說他想做循環呼吸運動的電路,
    那我想請問版主這個電路需要修改你貼出來的圖的哪邊?
    另外是我想自己加上燈條,這樣電阻需要如何修改?-.-
  • 沒試過不清楚歐~

    澄涼 於 2010/11/19 09:42 回覆

  • JET 車主
  • 妳好 可以賣給我一個媽 我超想要 可是市面上又買不到
    我可以自己家燈條

    能賣我一組嗎?

    我是 JET 車種
  • 目前沒有車廂燈或其相關配件的販售.謝謝你~

    澄涼 於 2011/09/20 01:45 回覆

  • 松鼠
  • 能否問一下
    成品照片和電路圖上的零件好像不一樣
    是不是少了一個電阻?
    電路圖上的食人魚LED部分可以換成5050的燈條嗎?
  • 1.照片僅供參考.多一隻電阻是給過電指示LED用~
    2.此電路如換成5050效果版主沒有嘗試過= ="

    澄涼 於 2011/12/11 02:16 回覆

  • wenseng
  • 請問有車底燈線路嗎?是LED還是燈泡
  • 悄悄話
  • 訪客
  • 你好
    看完你的電路圖之後有照做了一個
    電晶體是用1815跟1384做
    可是完成後發現它只會慢慢亮起來
    斷電之後不會像您的那樣緩緩暗掉
    只會直接斷電
    感到不解
    請問還需要多加什麼嗎
    謝謝
  • 水銀開關的位置我是放在100K之前
    可能是這裡不一樣?

    澄涼 於 2016/05/02 14:48 回覆
