久違沒有很久的車廂燈
剛剛把概念品裝上去了....  有興趣的就看看吧...
因為只是  概 念 品   ...
所以在完成度上就不要太要求= =a

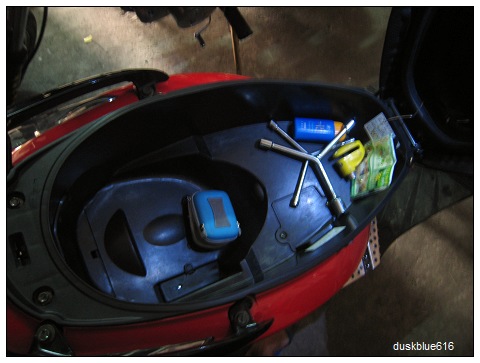

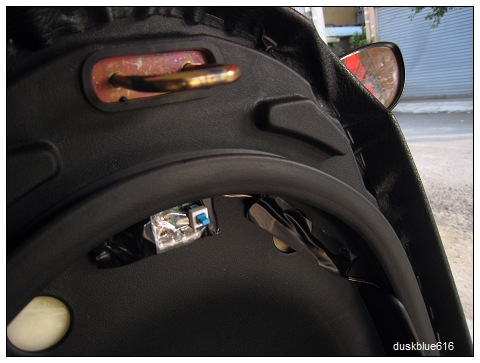

安裝位置在座墊後方
自認為剛好可以提供良好的照明角度 = ="

我覺得裝在車廂側邊很容易被東西擋住
而且有時候找個東西會被燈閃= ="



安裝位置...
電火布暫時先貼....

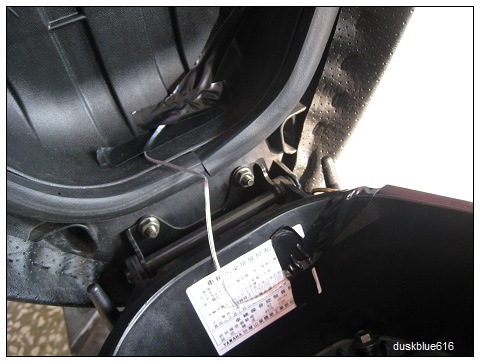

轉軸部份
也是用電火布暫時固定....

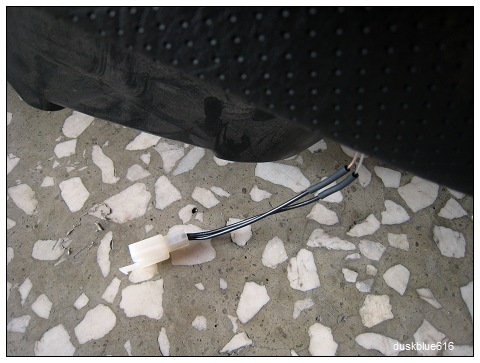

都是用.... 快速端子做連接....



這樣拆裝檢修比較方便...

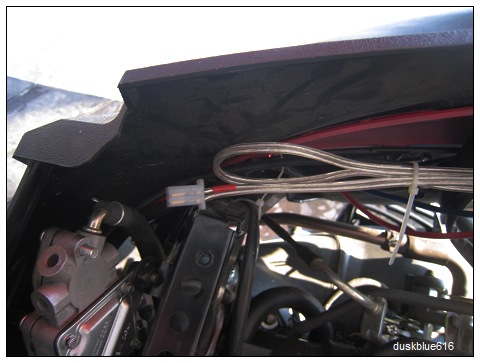

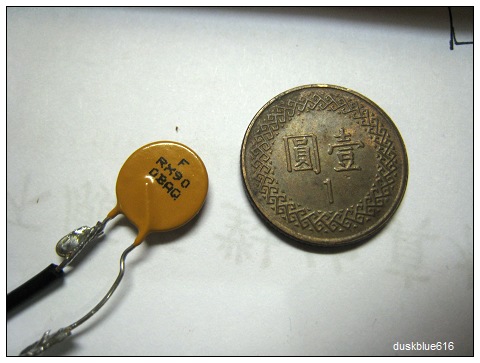

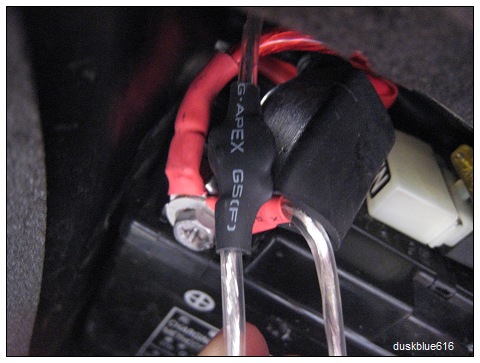

連到電池室的線...  熱縮套裡面是" 自複式保險絲 "



我這裡用的是  0.9A的規格



- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

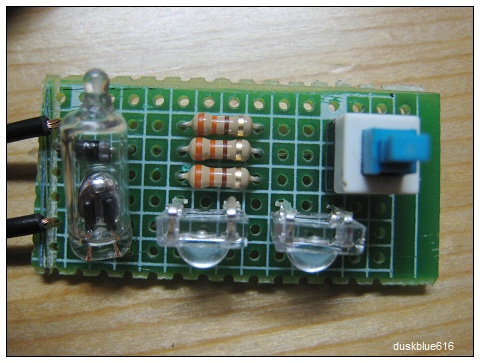

概念品 . .......



看不出所以然?

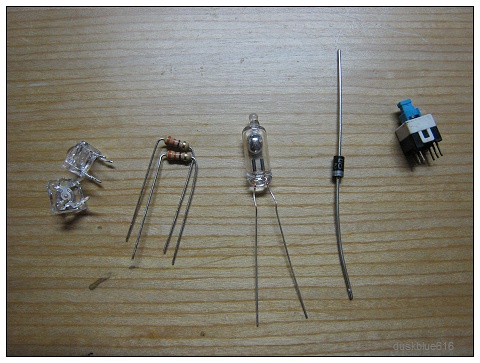

這次概念品的材料就下圖這些....



重點是中間那隻

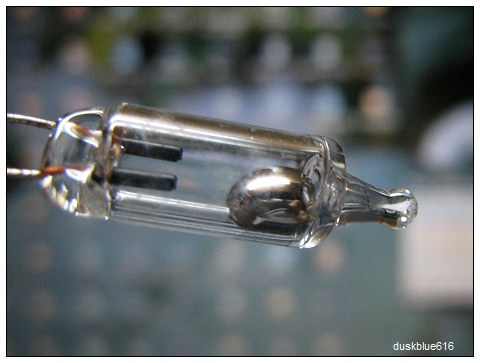

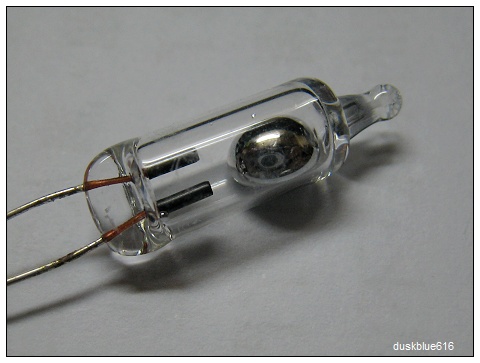

" 水銀開關 "


玻璃封裝...利用水銀當接點...
不要小看這支... 可以承受3A....



這個概念品
就是利用水銀開關的特性下去做的

因為水銀會在玻璃裡滾來滾去
只要善加利用

所謂自動車箱燈就完成了

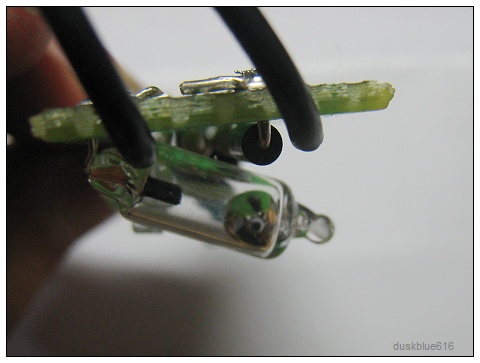

這是模擬關上車廂時的系統
水銀會流到後方.. 所以接點斷路... 自然就不會亮了




關於作車廂燈的感想

總開關...這是一定要的
當然能自動點亮是最好
不然亮個車廂登還要按開關
這不是我的style
能自動的就通通自動
科技始終來自人性...

論壇上可以看到
在鎖的部分加上微動開關
來作為感應車廂開關與否
排除微動開關壞掉的可能
這是可以100%判斷車廂開關與否的方法

但是我覺得不理想 畢竟有點破壞的改裝
而且安裝時間會加長  而且無法一式多用(多種車共用設計)

在鎖的部分加上微動開關
我自己是覺得這樣開開關關的力道
遲早會把微動開關給毀了= =a

利用水銀開關的特性
可以輕易達成感測車廂開關與否
可以有效降低安裝難度與時間成本
雖然也有缺點
像是下坡煞車或劇烈震動有可能會亮= =a
不過這都不影響. 想省電直接關總開關..

我覺得這是很好的概念.
之後的設計的車廂燈也會沿用這個概念
只是會增加一些完成度 預計追加
(1) 增加亮度及重新調整投射區域
(2) 延遲點亮約2秒 ( 以避免劇烈震動時點亮 )

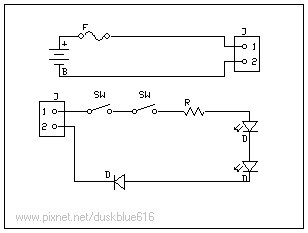

簡易電路圖..

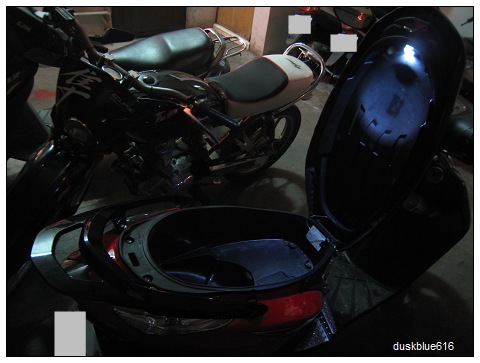

車廂點燈動態展示














澄涼 發表在 痞客邦 PIXNET 留言(6) 人氣()


留言列表 (6)

發表留言
  • 瓊
  • 天呀...太殺

    123321...天呀...這就...太殺了吧
    有嚇到...原來這帥呆了的完意真的可以出產呀!!! 你實在是太...酷了
  • 冷靜~ 這只是玩具= =a

    澄涼 於 2007/06/21 03:34 回覆

  • 尼仔
  • 太好了~

    我一直很想裝車廂燈的說.
    不過RS前置電瓶好像有點麻煩...
    之前還想說用手動開關控制.
    不過爬文爬到一個水銀開關.
    好物阿~
    下次回高雄的時候就去買啦~
  • 爬文爬到一個水銀開關?該不會是我PO的吧!

    澄涼 於 2007/11/08 02:09 回覆

  • 尼仔
  • 沒錯~
    就是版大你啦.
    我從你第一頁爬到最後一頁ㄟ.
    在前面看到水銀開關一時想不起是啥.
    不過看到後面這篇有照片的就豁然開朗啦~
  • 就感心也.......感謝支持啦><
    (建議你從分類找或關鍵字找比較省時間)

    澄涼 於 2007/11/08 11:03 回覆

  • holiday963
  • 請問一下

    我想請問一些問題!
    1.為什麼會想用0.9規格的保險絲呢?
    2.如果我要買這樣的保險絲,我去電子零件行應該要稱他叫啥名子啥規格的保險絲才能跟你買到一樣的保險絲呢?
    3.保險絲你都接在哪邊呢??接在電池附近還是接在總開關附近?
    4.你的電源線阿...是直接由電池並聯出來的嗎?
    5.你用的線是哪種線呢?有沒有規格?
    例如他的電流量阿..瓦數等等...要買跟你一樣的線,去電子零件行該如何說呢??

    不好意思...問題非常多,因為你真的很厲害,我真的很想跟你學起來如何製作車廂燈!!

    謝謝你喔!!!!!
  • 0.我不厲害.人外有人.
    1.因為更小的規格就是SMD包裝= ="
    2.這是自復式保險絲.主要是機板再用的(汽機車常用是插片型)...
    3.保險絲在正極附近.很小所以直接焊在線上再用熱縮套包起來.
    4.並連電池.才不需要受電門限制這樣很難用= =
    5.隨便用.反正耗電很小(3W以下).反正線都一樣接觸引擎都會融..
    6.其他電流量跟瓦數我應該都會寫在各篇網誌內文中..
    7.問題不算多.因為問題很多的都在MSN裡= =a

    澄涼 於 2007/12/21 18:16 回覆

  • pp
  • 請問一下
    二極體(D)選著的 規格 是哪種?
    謝謝~
  • IN400X系列即可

    澄涼 於 2010/02/16 16:22 回覆

  • 007
  • 請問您的水銀開關是8MM??
  • 其實忘了~很久沒用水銀開關@@

    澄涼 於 2013/09/20 14:38 回覆
