不清楚狀況的請爬文... ( 點我看上集 )

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

先決定電路...

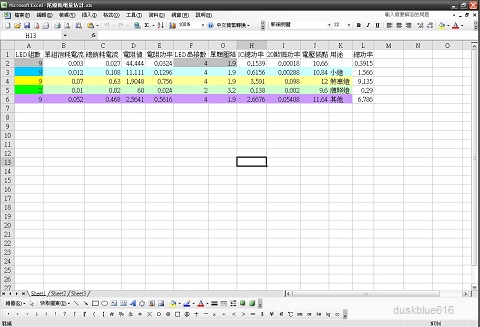

把EXCEL設定一下...
馬上就可以決定電阻值... 好用~

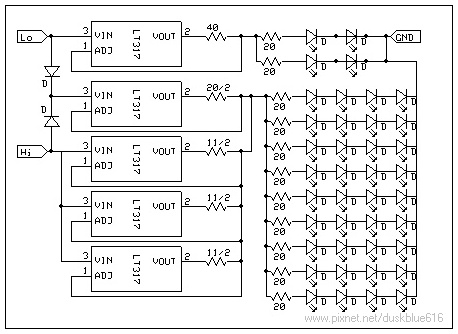

決定好電路...




- - - - - - - - - - -  插撥  - - - - - - - - - - - - - -

其實這篇的電路有Bug ..只是有沒有人會發現而已 ... 所以看看就好= =a
用下面著個電路比較簡單.. 而且沒有Bug .....(這兩行是07-09-01補充)


只需要搭配電阻的基本款//   (製作)LED尾燈DIY電路圖
如果需要搭配LM317請參考此篇//  (製作)LED尾燈搭配LM317電路

- - - - - - - - - - -  結束  - - - - - - - - - - - - - -


仔細分析就免了....
看的懂得就自己研究吧...

簡單說明...

這個設計用散熱片不會比較好
所以直接用317並聯反正不貴
圖中"11/2"意思是11兩支並連所以等效阻值為5.5ohm
為什麼?   因為兩支1/4W 精密電阻比一支 1/2W 精密便宜
LED前面串20ohm的電阻有兩個用意
第一:第二層限制電流用以平衡亮度
第二:保護系統用.如果有問題電阻會直接燒然後變斷路保護系統
1/4W20ohm滿載電流值約0.25/20開根等於111mA左右

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

小燈 : 煞車(max) = 0.18A : 0.83A
if V=14.6V  then 小燈 : 煞車 = 2.6W : 12.1W
if V=12.6V  then 小燈 : 煞車 = 2.3W : 10.5W

沒有省多少電?
我沒有打算省多少電....  只要不亂搞電一定夠用

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

接著就是挑LED

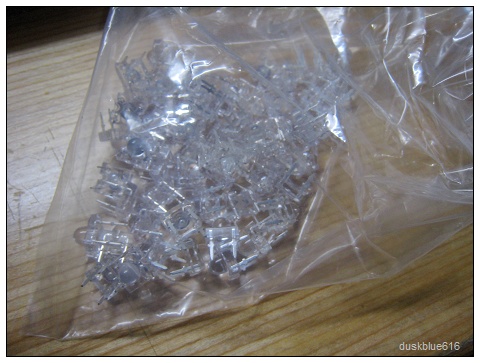

LED買來整包不是直接焊上去

一定要檢查過....... ( 非常的重要~ )

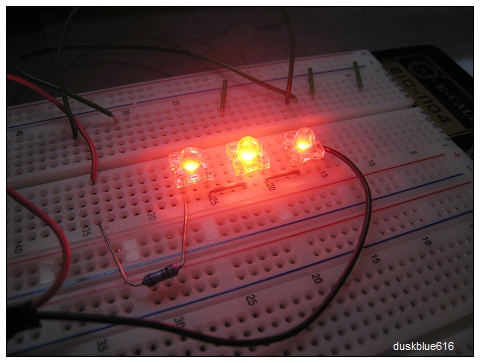

下圖中間那顆體質比較好的所以比較亮

也有比較差的  或是天生就掛掉...

通通要過濾掉

不然等全部焊上去發現有亮有暗只會更麻煩...



全部檢查完

比較亮或是比較暗另外分類

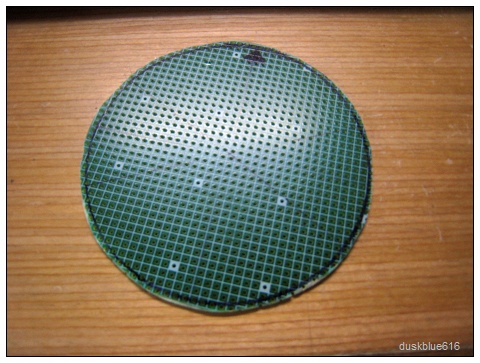

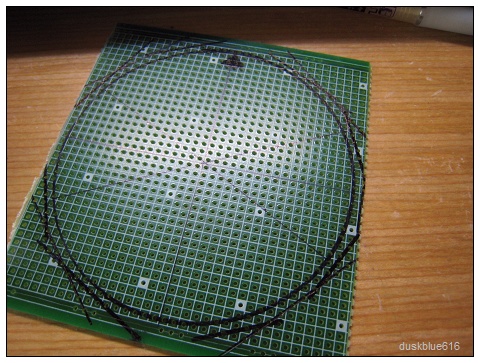

接著....  把電路板加工好...  準備焊LED上去

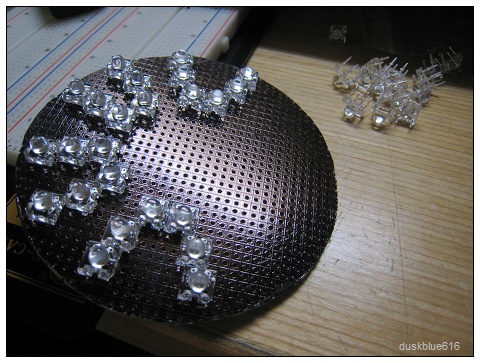

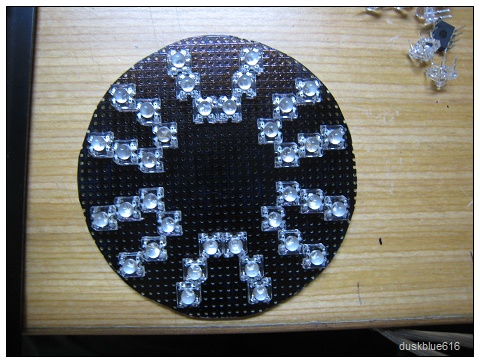

一顆一顆種上去



結束...




接著把LED前的限流電阻先銲接好  (電阻也要先用三用電表檢查過..)

然後.....

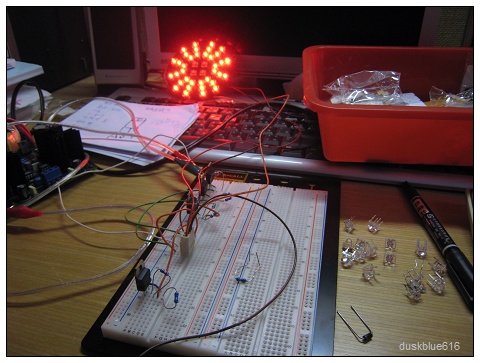

模擬測試....



順便檢查317 有沒有問題

每個環節都要測試過...  重要!

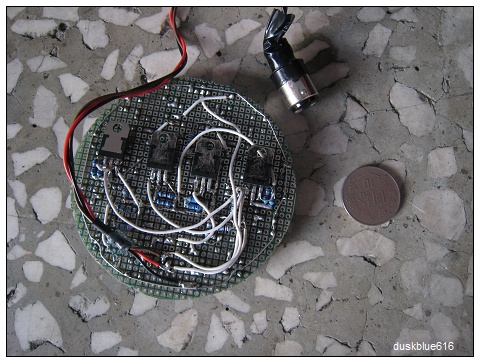

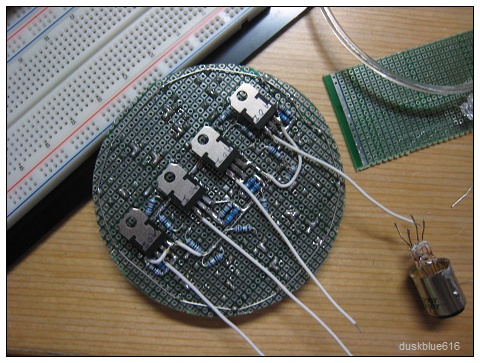

都沒有問題後就把317給上去......




接著把他跟燈座結合.....
檢查沒問題後..

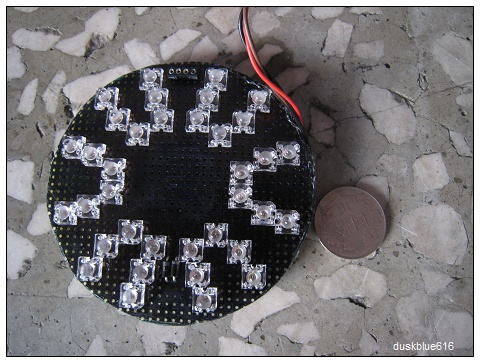

正面....




就用熱熔膠固定在原本的燈殼上

因為牌照燈跟燻黑燈殼固定

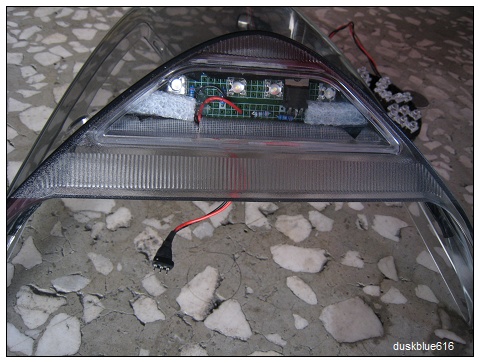

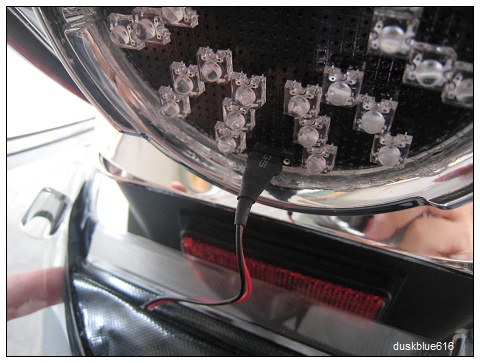

所以是用下圖的方法固定...還有一隻空腳我有別的用途...



牌照燈從下面看的樣子....

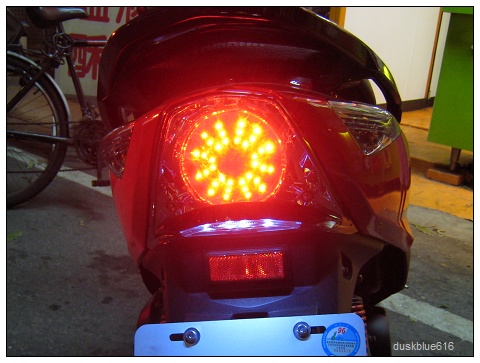

晚上的樣子...

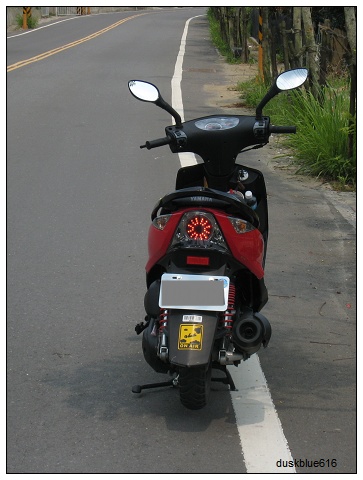

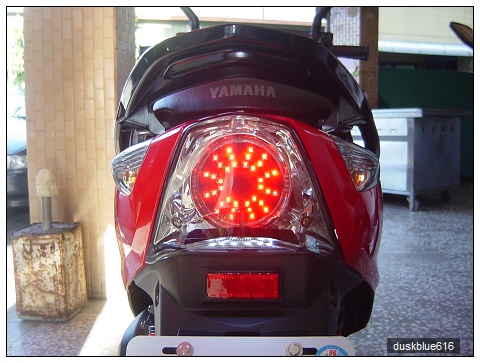

白天的樣子..



上圖是第一版牌照燈有六顆...
牌照燈覺得太亮 所以這次減到剩四顆...

順便..
把煞車燈亮度調高一點...

一代煞車(MAX)=0.51A 約 6W
這次耗電增加快一倍( 到10W 原廠也不過20W  )


(圖 : 中午時的煞車燈 )








( 圖 : 發光角度 )






後記:

純實驗性質的改裝.成本含燻黑車殼約NT600
散熱如果處理好.食人魚其實可以在更亮.
只是想不想要而已..


07-11-29 跟新:

這款尾燈已經廉讓嚕...
電路當然已經修成終定版的....
所以路上看到的話... 不是版大我本人歐...

期待我的新作吧..... @@

08年一月新番...
↓↓↓↓↓↓

(製作)GTR尾燈LED(3)
