(製作)LEDGTR尾燈(上)-設計概念.....

- - - - - -

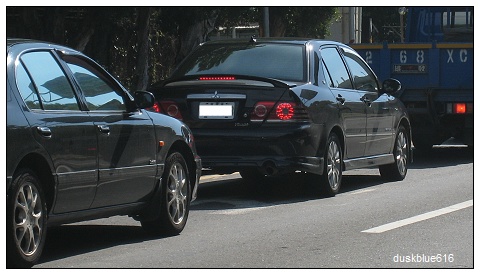

這是GTR的尾燈.....






這是魔多堂的改裝品
重點是定價要NT1600
真的好.....貴

重點還不是我要的型

所以做簡單的解決辦法

不要想
怎麼可能....


所以我決定自己做一個

參考眾板友的分享之後
我還是決定按照我自己的方法

首先

先決定外型

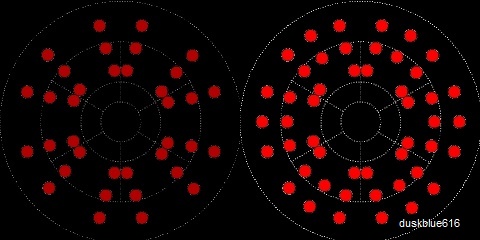

希望是這個樣子....

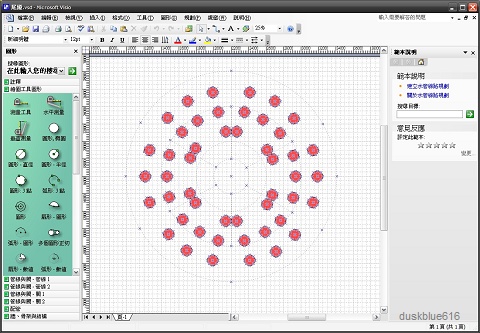

隨便找個軟體大概畫一下
尺規做圖一下就搞定

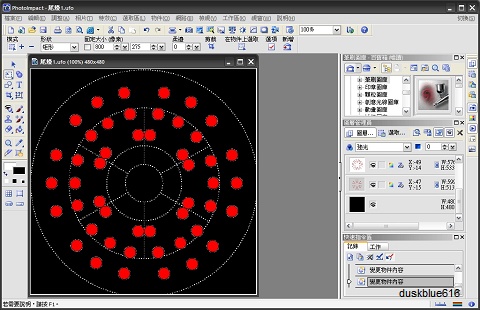

在丟到PI
利用圖層管理的功能稍微模擬一下

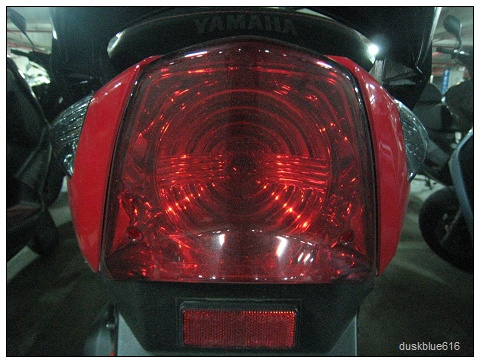

這就是我預計完成的尾燈



沒有什麼特色
就只喜歡這種型而已


接下來
決定電路怎麼做

找到的資料都是用電阻做限流

非常簡單
但是我不想這麼做
所以我翻了一下LM317的data
決定用它當限流IC




簡單說明一下
這是317典型的限流電路

最大電流I=1.2/R
R承受的功率用P=I*I*R
317的功率用P=V*I

反正317沒多少錢
用來延長LED的壽命
也增加完成度

接著挑LED

直接選食人魚
因為
發光角度比較大約65度
比一般的LED約35左右
更適合用在這

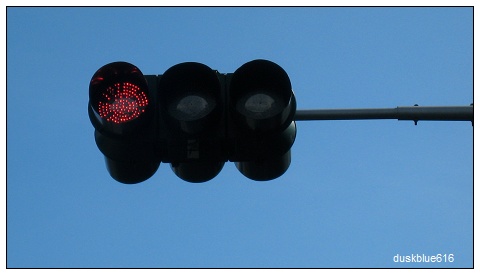

話說紅綠燈也是用食人魚
但是如圖這樣破個洞只有一個原因
就是散熱沒有處理好LED掛掉

(更正...多為驅動電路部份故障所致... )



所以計畫雛型就是這樣
電路隨便畫畫就好

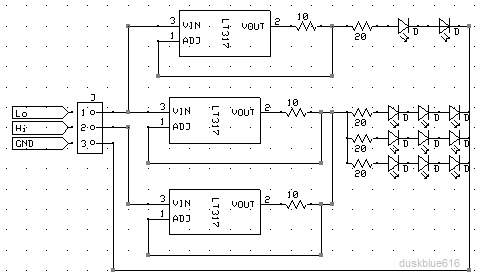

這是電路的概念圖
只是概念不是實際的電路圖











未完...         ( 點我看下集
