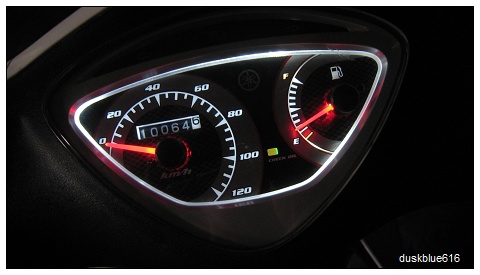

就是這樣.....不錯看吧 !!!

前言:因為LED是直接焊在電路板上的...
沒有一點電工基礎就直接放棄或找有經驗的人...免的越搞越糟....


此篇為詳細過程↓↓↓↓
(紀錄)RSZ儀表換背光詳細圖解


- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

下午有時間幫我朋友換他RSZ儀錶背光

都是一些圖...隨便看

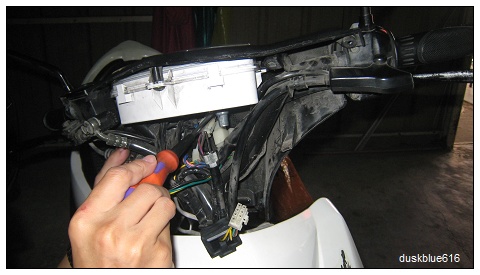

首先要把儀表板給拆下來  .....

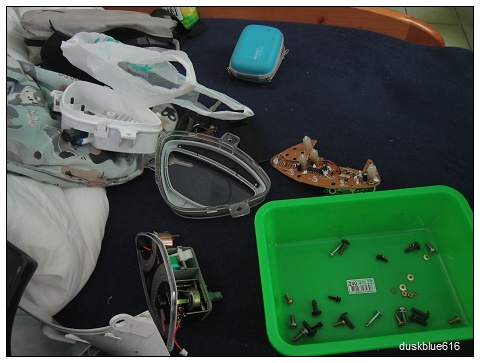

散落的零件們...

螺絲要保管好..

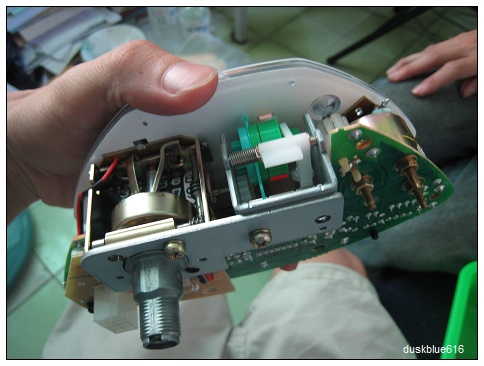

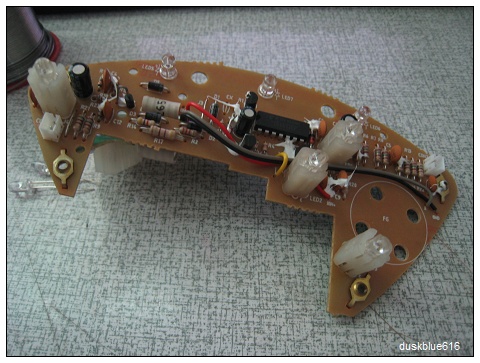

這是電路板的樣子....

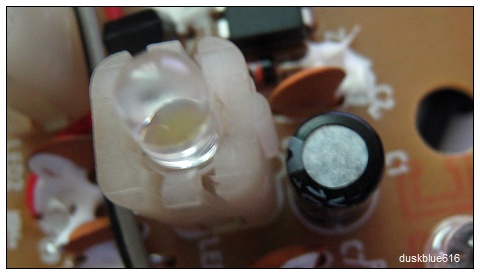

LED是直接焊在電路板上的...

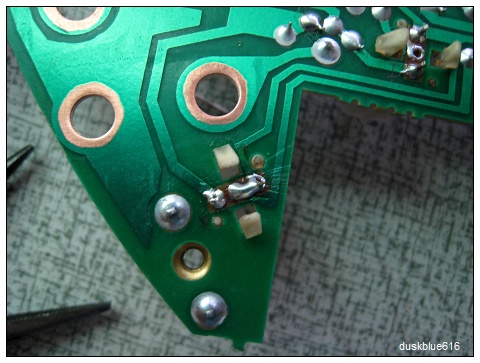

這是原廠LED的腳位....



有個半圓型印刷那邊是 LED正極...

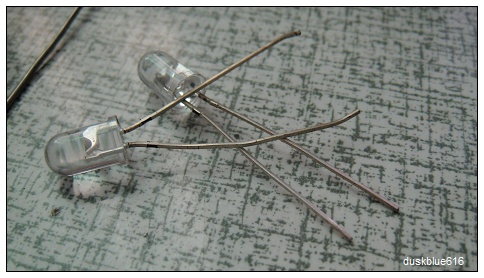

這次準備的白光LED....只需要四顆...

換上去之後...

隨便找一個LED的兩個負極焊起來..

至於為什麼要這樣做... 為了都可以亮...( 我再說什麼啊.. 懶的解釋啦.. 反正焊起來就對了....)





這樣  就完工了.........

再看一次吧...




感覺很搭...

就是好看....


-END-
