想不出什麼名...隨便叫他..逆電流君2號...

( 什麼是逆電流? 請先閱讀此篇 )

------

第一次做的那個逆電流放在我朋友的車上

應該是多少有效吧....

算了...那是做經驗的...真的是很單純的逆電流而已...

盒子用棉花棒的盒子....電源線不小心用太好(貴啊~)....端子拿錯..拿到汽車用的

所以逆電流君初號機.....實在是實驗性質居多= =a

------

回到  逆電流君2號  (好像做的有些大顆......算了...)

因為愛車小紅里程訓到九百了....所以....

隨便做個東西給她用好了...

把電路圖...先弄....路過高雄順便去常明街抓料....



這次算是比較正式的玩具了

隨然都是手工搭的....

但是用料的等級往上調了一點....成本已經接近五百了(很接近上限了說.....)

(學校沒有這麼多工具讓我用啊..不然線路圖直接洗成板..完成度不是更高...)

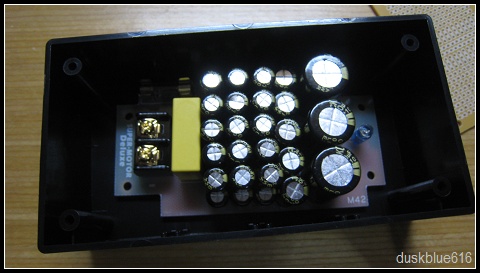

(下圖....逆電流的核心....都是用低ESR的....... )




好像東摸摸西摸摸  居然給我花了 4小時搞定...orz

做完一部份先檢查一部份...所以慢慢來才不容易出錯....

最後......一次過......真高興...

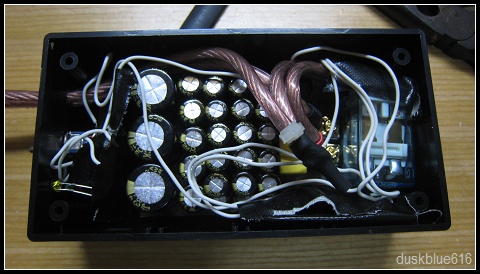

完成後....盒子幾乎滿.....  ( 原來是那 relay 佔了不少體積 )

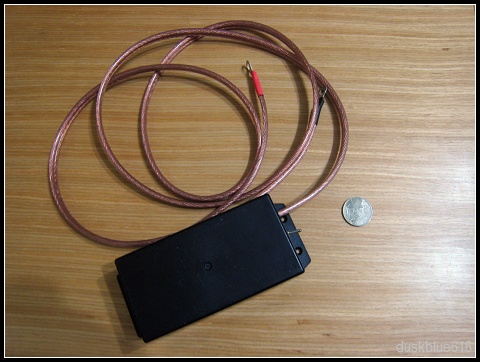

這次試做的  逆電流君2號

加了三個功能:  (1)總開關(2)緩衝開機(3)電力偵測

緩衝開機  是從 音響那邊借來的

有摸音響就知道  緩衝開機  是一定要的(吧) .....

電力偵測部份

剛好逛 小老婆 的時候有人貼 簡易版的電力偵測

就拿來試做看看

用我自己畫的  成本會更高.....因為功能會更雜= =a

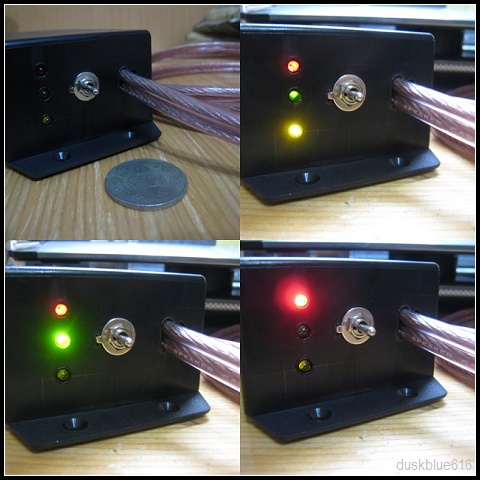

圖說:
左上 : 電壓過低(12.0V↓)
右上 : 正常供電(12.0V-13.3V)
左下 : 充電(13.3V↑)
右下 : 電壓異常(16V↑) ----> 如果可以飆到16V電瓶一定會爆炸= =

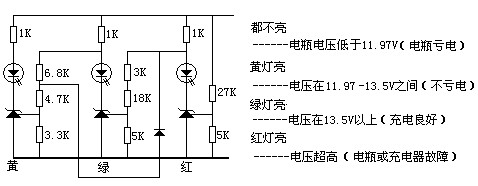

(1)電力偵測  電路圖(源自 小老婆 )

IC用TL431(或LM431)
數值可以自己設定...這電路原理很簡單.....= =

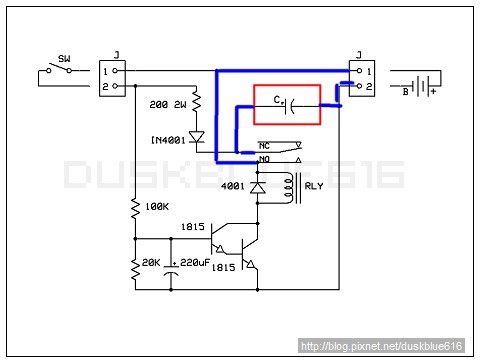

(2)緩衝開機  電路圖

這是我自己設定的值...緩約十幾秒吧= =
紅色框框是 逆電流 本體...( 電容堆...)
藍色是要用粗的電線...







- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

雖然我知道  電容式 跟 電感式 逆電流 要怎麼做

不過....  這兩者電氣特質還是有差異的.  這裡不討論


請繼續收看 下一篇 (實驗)逆電流君2號試用感想

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -







澄涼 發表在 痞客邦 PIXNET 留言(10) 人氣()


留言列表 (10)

發表留言
  • everyheart7649 @@"
  • 不好意思~我又有問題想要來請教你了-.-.. 看了你網誌的作品,每次都讓我超想去嘗試的..感覺每樣都很實用-.-
    暑假剛開始的時候,因為剛遷GTR 所以常常上網搜尋有關GTR的訊息,一次 無意間發現了你的部落格,天啊!!裡面有好多我需要的資訊..恩是謝謝你(跪拜⊙.⊙)
    不管是車廂燈還是逆電流,我都想嘗試作作看
    所以這次想請教你幾個問題-.-..就是 機車上的逆電流..電容總容量該用多少會比較合適?這個作品電容是用幾uF幾V的電容各幾顆?還有保險絲是用幾A慢融型的還是一般型的?最後,還有一個問題 我覺得應該是蠻重要的啦..就是..那個繼電器不知道是不是一定要裝..不裝會不會怎樣..?

    因為我在辜狗上蒐尋過"逆電流"的字串..找到好幾個別人的作品 都是沒有繼電器的..
    最後 附上一篇在日本網站SOARISTO工房找到的車用器電流..
    http://www7.plala.or.jp/soaristo/page/diy/condenser_tune.htm
  • 因為你問了.所以我就先回答你..關於"逆電流"我查過一些相關資料...
    還有翻到大學拿來當專題研究主題的pdf檔.整理過的東西.完整性就很高..
    "電容式"的逆電流是最簡單製作的..但是安全性有隱憂..所以測試完就拆掉...
    我車有"強化接地"過.我也沒為此寫網誌."強化接地"其實就有類似效果..
    而且逆電流對老車才有明顯的效果.新車感受比較少.但是有差別就是了...
    關於繼電器安裝否.要看設計者的心態.這篇是實驗用的.為了方便測試所以需要..
    電容該用多少.這問倒我了.我是覺得電容的值比量重要.而且為了安全性考量.
    我會用日製電容.應該會加上繼電器還有保險絲.仿間的產品就實在是不放心.
    這篇只是實驗暫時製做的..所以不算是我理想的成品..當然細節我就沒寫出來..
    所以不是我不想回答你.而是我希望回答的更有建設性.等我有空我會再做一個..
    PS:提示你在辜狗上蒐尋字串時.可以試試看搜詢圖片.也許會有好東西...

    澄涼 於 2007/08/22 22:11 回覆

  • everyheart7649 @@
  • 看了你的回覆後..突然又萌生起了
    幫家中9年老車做強化接地的念頭了..
    因為不易發車,還有起步油門反應遲鈍,感覺像吃不到油的感覺,接著約1秒後就往前衝-.-(我想應該是原廠接地有老化了才這樣的吧,因為還騎不到2萬-.-||)
    請問一下..你的GTR強化接地的線是接在車的哪個位置呢..還有線材的選用,該用哪種會比較好(幾mm、可承載幾A..)

    另外..我照你說得上google搜尋逆電流圖片類別..第一篇最下方就有你網誌的圖片&連結了XD
    還有那個sad7649是我-.-XDD
  • 強化接地嗎?有空再寫完整一點..
    我還有其他的主題要先整理完...
    而且電系說簡單也不是很簡單...
    我想多找一些資料再整理成網誌...

    澄涼 於 2007/08/26 14:47 回覆

  • 幻人
  • 版主做的逆電流看到真想也DIY一下,不過因為不是電子科的看這電路圖實在吃力,不敢DIY,但想請問一下版主你電路偵測電路圖裡的TL431的接法,是不是R接腳接到二極圖圖例右側出來的那一邊,A接腳接到下方,C接腳接到上方?
  • 如果你是買三隻腳的..你面對有印編號那面腳朝下方..
    由左而右各是R.A.C.... 對照電路圖是C上.A下.R側...

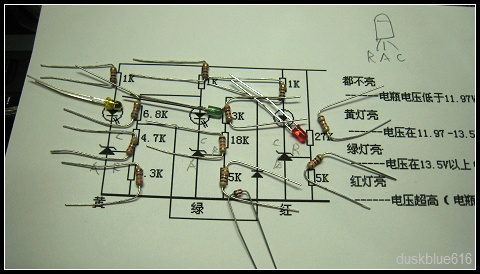

    上面第二張圖剛好有..

    澄涼 於 2007/09/05 16:33 回覆

  • 幻人
  • 對了,不好意思補問一個問題,在電路圖上有一個二極體,那要買那種二極體?煩請版主再解答,謝謝!【在線路圖上由左而右排列在第6排】
  • 小信號二極體即可(如4148)...

    澄涼 於 2007/09/06 20:39 回覆

  • 幻人
  • 不好意思再問一個問題,請問電力偵測的電路圖上電阻是否都是用1/4W的電阻?再次謝謝版主的解答
  • 都用1/4W的電阻就可以了...

    澄涼 於 2007/09/07 20:52 回覆

  • jimmy
  • 版主,打擾了,請問一下,電力偵測那個電路圖,綠色燈的字,下面那條線有從6.8K連一顆二集體到紅色燈,作用是什麼,可以說一下嗎?~另外lm431是不是到2.5V就導通,高於2.8~2.9左右就不導通,有錯請多包含,先跟你說聲謝謝了。
  • 這個電路不是我設計的.我只是偷懶撿現成的來用.實際上效果不是很好.(忘記哪一篇有人問過).
    431超過2.5v就會持續導通.那隻二極體是讓黃色413的R腳分壓下降用的.避免黃色亮起...

    澄涼 於 2008/08/23 11:09 回覆

  • jimmy
  • 版主,不好意思,又打擾了,再請問你一下,那紅燈亮的時候,綠燈是怎麼限制讓它
    不要亮起,那二極體用1n4007可以嗎?,最後一個問題^^",那如果都不接二極體,那整個動作是不是超過16V三個全亮,13.5v~16v綠燈和黃燈發亮,11.97v~13.5v只有黃燈亮,謝謝你。
  • (1)電流由紅色那串流掉.綠色413(R)分壓下降.
    (2)可以用4007.二極體皆可.
    (3)IF不接二極體.>16V=R+Y.16>V>13.5=G+Y.<13.5=Y

    澄涼 於 2008/05/01 13:55 回覆
