(P1)用洞板暫時搭一個來看看
其實這顆音調IC作法還滿簡單的(功能請自行參閱data書)
雖然他特性沒有很好(其實還頗糟的XD)...不過預定是當玩具啦 =3=


(P2)


旋鈕由左到右.音量.平衡.高音.低音.
一旁晾著是(用不到的)響度補償開關...

(功能請自行參閱data書)

看過data書就可以知道這顆IC程度.本來就不會多期待...
單純只是想玩玩看而已...

不過要實際試作才知道需要改哪些東西
就是高低音.尤其低音等化..開大一點就會切割..似乎是他的天限...囧

看起來要用就只能.衰減輸入等化後再增幅輸出(真悲情XD)
這樣一來一往.動態範圍註定又要變小了...(跪~

嘗試直接用電腦的12V供電
通過簡單的CRC.CLC被動濾波效果有限底噪還是多20dB
改用LM317還是多了10dB.....看起來偷懶牽電腦12V電源的計劃失敗XD

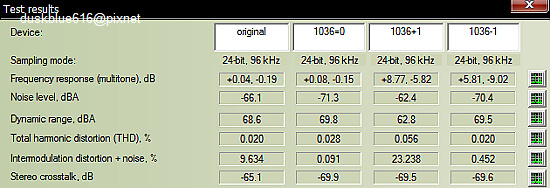

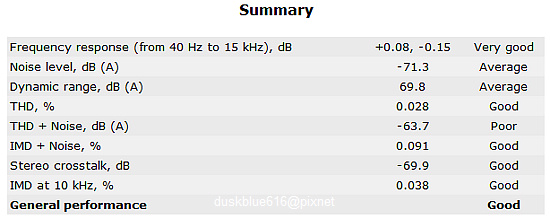

下面是數據..一樣是用RMAA測..前耳機輸出孔->(lm1036)->後line輸入
(訊號線用最便宜的那種)
(測試結果僅供參考)

就不詳細解釋數據是什麼意思...

(P3)




(P4)

(訊號線用最便宜的那種)

第一列就是: 前耳機輸出孔->後line輸入(測試環境)
依次是等化器中央值-高低音等化最大-高低音等化最小

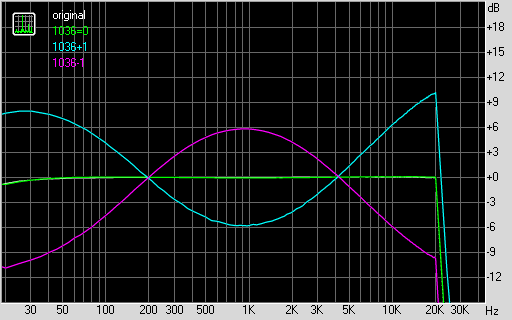

(P5) 頻率響應 (白線跟綠線重疊)

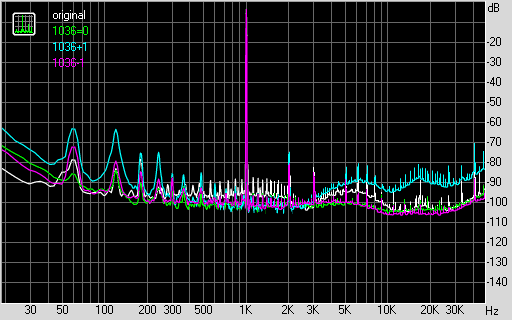

(P6) 底噪

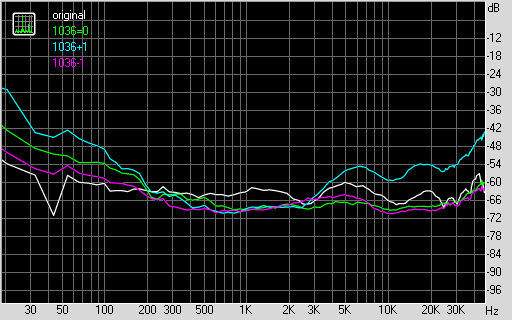

(P7) THD + Noise (at -3 dB FS)


(P8) 分離度







聲音檔參考(都是經由輸出-輸入錄音)
(PIXNET上傳音質會變差~)



(V1)剪輯原檔直錄



(V2)無等化



(V3)高低音-7db



(V4)高低音+7db







"窩~~~~~~~"



不過他有點耗電(9V時30mA).不太適合行動裝置........

通常會濫用(?)等化功能..都是爽度大於音質..其實也沒有這麼多所謂...



大概就這樣...沒甚麼好介紹的
等我有心再幫他找個家好了...
