(P1)其實就是手電筒而已.我也不知道要介紹啥= =a

說到底為什麼又拜了一支電筒勒?

主要是看上這隻有變焦魚眼.可以視用途調整照明範圍
然後電池只能用18650鋰電.藉機導入18650鋰電來玩這樣

先從外觀看起...

從上圖可以看出筒身約原子筆長
外觀為鋁原色霧面(只能遠看的加工水準)

(P2)

炯炯有神的眼睛...直徑大約20mm
不過是用塑料鏡片..



(P3)

前段與尾段 (加工也是很隨性的感覺)
雖然說是鍍金接點.看看就好


(P4)

LED 採用 CREE XP-G R5  ( CREE官方連結 )

基板與電路艙使用導熱膠固定

裝回去的時候
我順便把電路艙跟桶身之間也補散熱膏


(P5)

長寬各 3.45mm... 很小也很亮



(P6)

亮起來....就白色


(P7)


電池規格要用18650鋰電(右1)

通常手電筒多用3*AAA或單鋰
當然還有一種常見的單顆AA搭升壓電路

以能量來計算的話...

三顆AAA鎳氫=800mah*1.2v*3=2.9wh
單顆AA鎳氫=2000mah*1.2v*1=2.4wh
單顆18650=3000mah*3.7v*1=11.1wh

無論體積或重量時
帶一顆18650出門相當帶3倍的能量走
可使用時間當然會比較長


(P8)

亮度與焦距參考
沒有照度計可以用就看看照片吧(鎖定曝光)

左上:聚焦(強)
右上:最亮(強)
右下:次亮(中)
左下:最暗(弱)

五段記憶調光(開關換檔):

檔位是70mA-420mA-1400mA-閃爍(10Hz)-SOS閃爍(‧‧‧ ─ ─ ─ ‧‧‧)


大概算一下:

檔位
瓦數 0.2W 1.3W 4.5W
使用AAA*3 9小時 90分鐘 25分鐘
使用18650*1 30小時 300分鐘 90分鐘


(電池電壓過低時.切弱檔並週期閃爍)
(實測電池空載端電壓3.7v時.使用高段電流大於1250mA)

然後焦距我隨便測了一下
順便取接近的等效焦長.比較有感覺

最散焦視角約45度.等效焦長50mm
最聚焦視角約10度.等效焦長300mm



(P9)

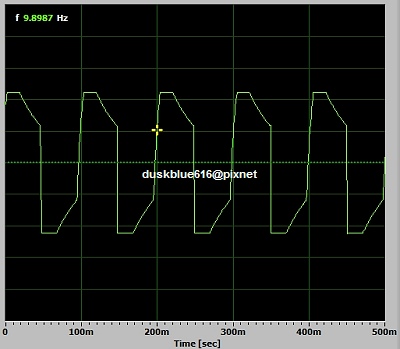

這是用簡單的軟體示波器去抓閃爍時LED兩端的訊號(大約10Hz)


(P10)

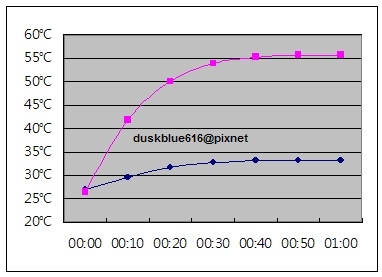

順便測一下使用溫度(量測點為電路艙周圍)
無受風或接觸散熱物.直接置於桌面.
使用外部電源固定4V供電

初溫約26度

中段(420mA)使用全程筒身維持35度以內
高段(1400mA)使用全程筒身維持60度以內
↑ 隨後手持手電筒後10分鐘內溫度降至36度

(不過R5規格書寫1000mA..所以高段還是少用這樣)

所以使用高段時務必受風或接觸人體幫助散熱延長LED壽命



大概就這樣...

總而言之.就是一支手電筒= =
