(製作)LED尾燈常用配置(2)-操作說明

注意事項//

(製作)LED尾燈常用配置(3)-注意事項

操作說明//

操作邏輯就是這樣

模式 > 設定 > 試算

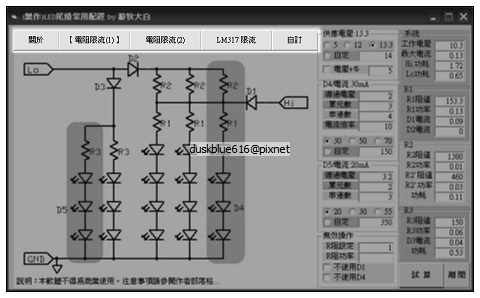

(P1) 模式選擇


目前模式有:

* 電阻限流(1)
* 電阻限流(2)
兩者只差別在圖不一樣而已.公式完全相同

* LM317限流

* 自訂
適合用在室內燈或是其他自訂場合

PS:模式選則設定如下
// 關於=重置
// 選項交互切換不改變輸入區值
// 選項重複點擊會自動輸入特定值

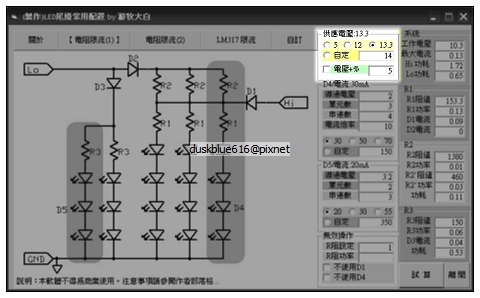

(P2) 電壓設定

* 電壓設定
常用的5V.12V.跟13.3V直接點選

* 電壓+%
勾選後就是+%(預設值是5%)
通常電力設備供電其實會比標示電壓略高
用+%處理比較方便.如下
5v+5%=5.25v ( USB 介面的輸入電壓上限 )
12v+5%=12.6v ( 約為12v 鉛酸電瓶標準電壓 )
13.3v+5%=13.96v ( 約為12v鉛酸電瓶充電電壓 )

PS:電壓
行車間電瓶電壓約14-15v.
其餘末端設備耗電會產生壓降
參考其他DIY網站說明取13.3v .

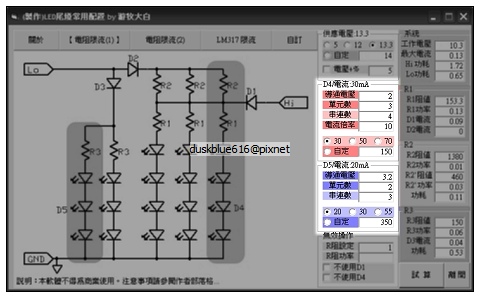

(P3) 主要設定區

* 導通電壓
LED 的(平均)導通電壓
紅(黃)色通常值=1.9-2.1
白(藍)色通常值=3.0-3.4
( 非主流色電壓值需自行量測後決定 )

* 單元數
紅(藍)色塊的數量

* 串連數
紅(藍)色塊內LED的數量

* 電流倍率
煞車電流 / 小燈電流 的值
通常值=8-12

* R阻設定
此值會影響LM317功率及工作電壓

* R阻功率
單支R阻的承受功率

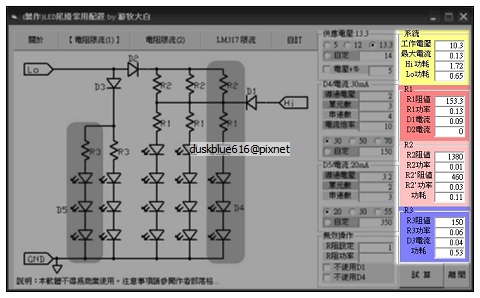

(P4) 輸出區

* 工作電壓
系統所需的工作電壓下限

* 最大電流
全系統電流

* Hi功耗
小燈+煞車功耗

* Lo功耗
小燈功耗

* 阻值

* 功率

* 功耗
該通道的功率總值



其他補充//

* 內部計算的默許值

輸出值為無條件捨去
LM317壓降 2.5
二極體壓降 0.7

PS:
LM317承受壓差<40V.電流<1A
軟體不會設限.需自行判斷....


* 輸入自定值

點擊自訂後會將輸入電流(電壓)設定進去
所以點擊自定後跟改電流(電壓)請在點擊自訂一次

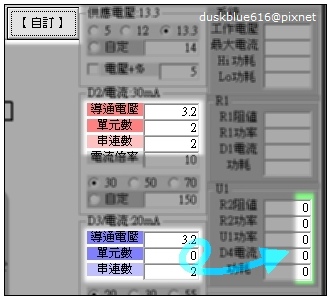

(P5)


*自訂模式下

導通電壓.單元數.串連數
其中任一為零輸出區自動為零且該子系統工作電壓不列入計算


(P6)

澄涼 發表在 痞客邦 PIXNET 留言(4) 人氣()


留言列表 (4)

發表留言
  • 問題請問
  • 請問大大
    您寫的我還是有點不太懂
    是否可以寫成
    實際操作的
  • dividewind
  • 請問一下,它LED的限流為20mA,如將D5流經電流設為10mA,那當電流倍率為10的時候,煞車就會有200mA的電流流過,這樣不會燒壞LED嗎? 謝謝!
  • 倍率10的話就是小燈:剎車=1:10(或1:9)去拆這樣,如果設定10mA,小燈:剎車=1mA:10mA

    澄涼 於 2012/08/07 15:23 回覆

  • tom824tom
  • 不好意思,我不太懂得要如何去設定配置,我想直接請問是不是能夠幫我算我要怎麼配置呢??
    我要用3條12V的導光條去做煞車燈,要如何開啟微亮,拉下煞車更亮,可以幫我配置嗎??
    配置圖我看得懂,但至於要放幾歐姆我不太了解,我不是相關科系,但前陣子有改過烤箱,改成上下獨立控溫,所以線路圖已經搞懂了,但是這個煞車燈,不是很明白,它的原理是不是3條線一邊高電阻,一邊低電阻,最後接地??可以麻煩你幫我解答嗎??
  • 燈條就相當配置圖的(R1+LED)
    要用來降低亮度的電阻R2要根據你的燈條來搭配
    方便的話請你提供你準備安裝的燈條資訊
    小燈(+)---(+)二極體(-)---電阻R---燈條(+)[燈條並聯]燈條(-)---電源(-)
    剎車(+)---(+)二極體(-)---燈條(+)

    澄涼 於 2016/02/11 23:45 回覆
