(P1) 正面
其實買它是因為我想拆而已.看跟我想的差多少=  =a


(P2)
背面...

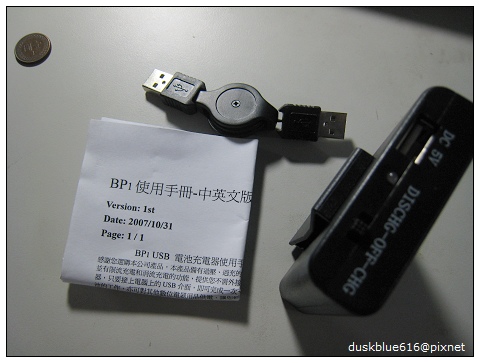

(P3)

配件一覽

1.本體
2.USB線(4PIN都有接)
3.說明書(繁中+英文)

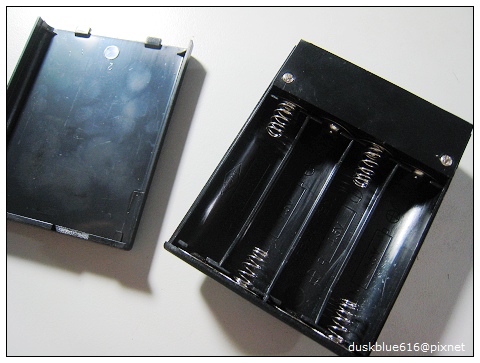

(P4)
電池槽

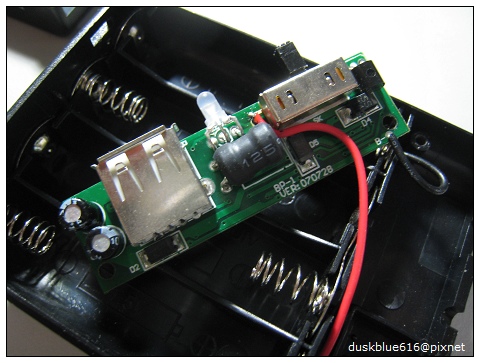

(P5)
電路板(正面)

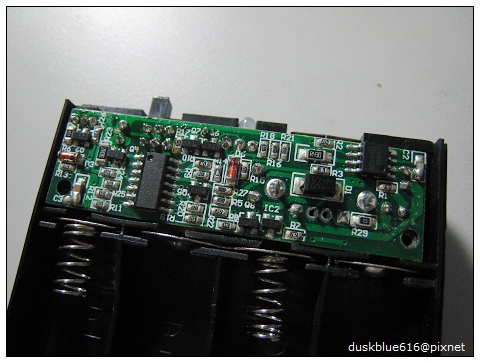

(P6)
電路板(背面)



(P6)(P7) IC部分

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

使用狀況:

充電
中:紅閃
完:綠恆

放電
正常:綠恆
低壓:紅恆

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

其實我主要是買來拆的= =
其實跟我想的差不多...

324是控制LED狀態的
34063是負責升壓充電的

這兩顆都常見(也便宜)
用的地方多到不行.根本普及如小強..
仿間車充轉USB的那個9成5以上都是34063這顆
只差再廠牌還有一些用料跟部線的不同
所以看的的時候沒有特別意外..

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

觀察了一下.應該是這樣作動..

充電是用34063做DC-DC直接充四顆電池
應該是定電壓限流充電
然後電壓大於5.6V決定充飽

放電就是只是經過電晶體做限流輸出(約500mA)
所以電池端電壓扣掉電晶體壓降(約0.2V)就是輸出最大電壓
當電池端電壓小於4V則顯示弱電(LED=RED)

所以建議是用充電電池啦.電壓才符合USB的規範...
當然急用還是可以用一般電池..
但是我會建議用碳鋅電池就可以了(讓內阻去壓降)
反正只是應急就不要多花錢啦...

 - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

這組(USB+主機)NT250不含電池
目前行情一顆鎳氫約100

所以是250+100*4=650
容量上只受限電池容量... 所以方便算2000mAh好了
由於電力是直接併聯所以可以直接算4.8V 2000mAh

因為放電是直接併聯
所以電壓會一直下降到末端約4.2V則無法充電(根據USB使用規定)
實際上可能用不到 2000mAh

在Y拍隨便找一組(USB+主機)用鋰電芯的.約要1000
至於鋰電的控制環境要很注意..
所以IC也比較貴.當然反應在售價上...
太便宜才要小心爆炸之類的= =a

鋰電容量算3.7V 2400mAh
但是要扣掉一些轉換率(90%)所以要算成 4.8V 1670mAh
由於輸出也是DC-DC所以電壓(可能)比較穩定直到電池沒電為止..

所以我認為..
假設電器對電壓容忍度夠高... 其實用上者就可以了....

從折舊率的角度來看
會自行換鋰電的人應該很有限...
前者只需要換上新的電池即可....

從彈性角度來看
前者應該會高一點
因為電池本身是可以獨立出來使用的...
四顆鎳氫還是可以拿去做別的用途不會放著放費...
同時主機可以透過USB對鎳氫充電也算是簡易的充電器...

大概就這樣...
這些東西的材料成本其實都很低...
只是要做到完成品到可以賣.早就超過很多料錢了....

 - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

我自己還不少鎳氫.因為長期投資是合算的
所以用起來還滿方便的.大部分USB都可以充.
有時候沒電又出門在外就是靠他了.(反正都丟到包包)

只是我覺得這個售價可以再做精緻一點= ="
不然我感覺包裝很陽春就是了.給人感覺就很廉價(還是環保XD)

 - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

我有問過他們工程師
以後還會持續改版
問我有沒有興趣當Beta User
我是沒差啦.有玩具就玩啦....


 - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

由於行動電源有太多等級的產品可以選用
最後選購就是看價值觀跟用途而定了

 - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
