(P1)
隨手做出來的LED環形補光燈 = =a

禮拜六早上逛網發現一個東西  HVL-RLS
定價還不便宜說日幣就要...  10,500円



(P2)


基本上就是LED環形補光燈...
於是就順手作一個類似的給我相機專用= ="

施工過程省略... 也不知道要寫什麼
就拼拼湊湊跟玩樂高一樣把零件組合起來而已... ...


(P3)

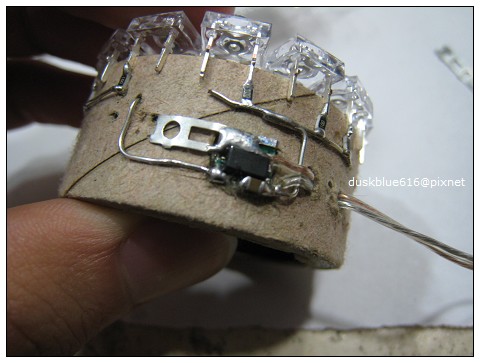

只有用一顆恆流IC而已.省的麻煩= ="


(P4)

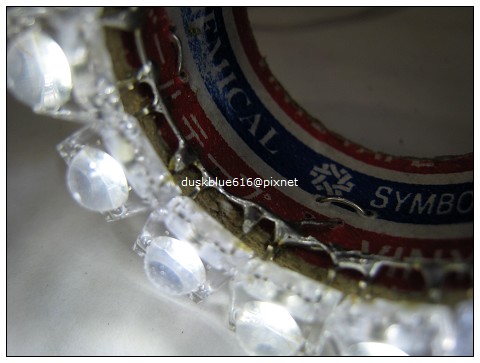

內圈共負


(P5)

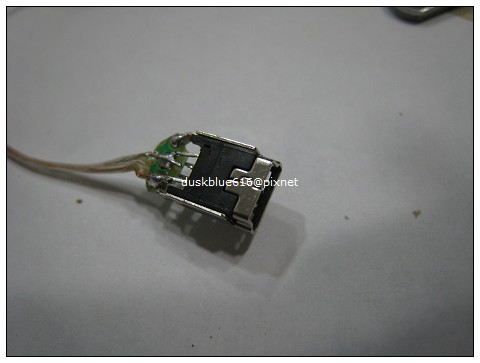

電源用 mini USB 方便取的


(P6)

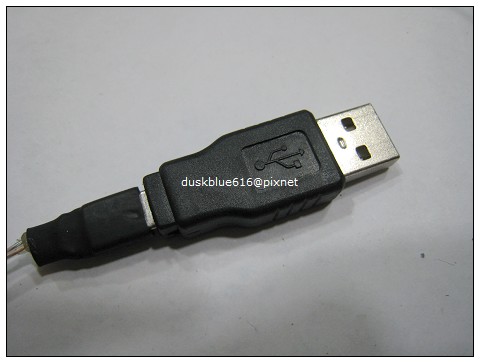

mini USB → USB



(P7)

大概的尺寸


(P8)

點燈

其實我也不確定這是幾度的食人魚
假設是 80 度好了
LED圈直徑約30mm
所以 30mm / tan(80/2)=35.75mm
大約LED前36mm光線會聚合.... (近拍剛好用)

如果要照遠一點
相機相當28mm焦長... 所以視角約 74 度...
以80度發光角可以完整涵蓋... 其實是夠用的....



(P9)

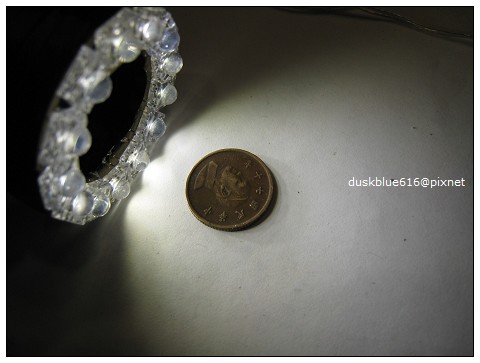

試拍.... 拍小東西補光很好用.....



(P10)

對著鏡子自拍


(P11)

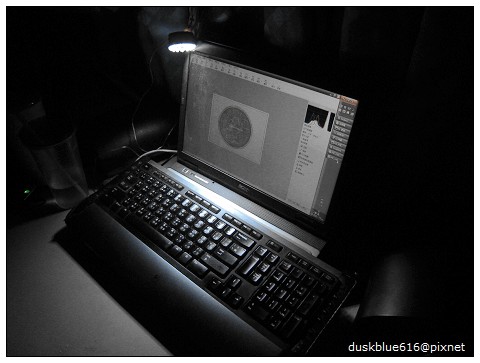

反正 USB 電源很容易取的...
用來當局部照明也可以..... ( 隨便找個衣架夾著剛好 )


(P12)

雖然LED色溫偏高..
但是自訂白平衡之後... 拍起來顏色就正常多了...



小計成本...

用剩的電火布紙捲 → 0
剛好排完一圈的LED → 70
有點貴的PWM 恆流 IC → 30
電源取得mini USB 座→ 15
剩下亂七八糟的東西 → 5






澄涼 發表在 痞客邦 PIXNET 留言(2) 人氣()


留言列表 (2)

發表留言
  • YR Tian
  • 還以為我爬文爬到我想找的LED攝影燈的文章了

    原來是自己做的.........冏
  • 這久遠的東西都可以翻出來
    I服了U

    澄涼 於 2013/05/28 12:24 回覆

  • 吳國禎
  • 請問一下
    LED是全部採用並聯的方式嘛
    那有串接電阻器降壓嘛?

  • 有個別接小電阻。如果現在我來做的話,我會直接5V串電阻限流~

    澄涼 於 2013/08/25 03:52 回覆
