(P1)史努比小夜燈LED化


該從何說起.....反正就是很久以前有一天..
我朋友問我可不可以把小夜燈改成LED...
於是多拖過一天又一天.... 終於生出來了...

當初的訴求是LED化.使用市電...
於是馬上就要解決兩個問題.LED要用哪種.以及電源供應為何...

原本我要用插電式的... 但是成本會上升...
於是我跑去問我同學有沒有不要的旅充.. 最好還是miniUSB規格的...
剛好我同學前一支手機是MOTO的... 所以如願取得miniUSB的電源...
用USB的好處就是電源取得方便... 相容性高.符合我一貫的訴求..

接著是LED要用哪種...
用食人魚.發光角度不夠.想用高亮度貼片式的.因沒有備料作罷...
所以動到HighPower上.發光角度夠.. 選用1W的LED...
好處就是... HighPower散熱條件略好... 所以單位亮度可以增加一點...

接著就是把電路設計好...
為了兼容傳統燈泡跟LED可以互換...
所以把LED的部份搭上E10燈座...
限流電阻跟穩壓二極體都塞在E10燈座裡...
外觀跟一般燈泡一樣.. 建議電壓3.6-4.5.... 就是三顆電池啦...
如果使用充電電池可以提供一點浮充.不過既然接外部電源..
原本的電池槽就不用放電池啦.只是沒有把電池槽廢掉就是了..

接著來看看圖吧....

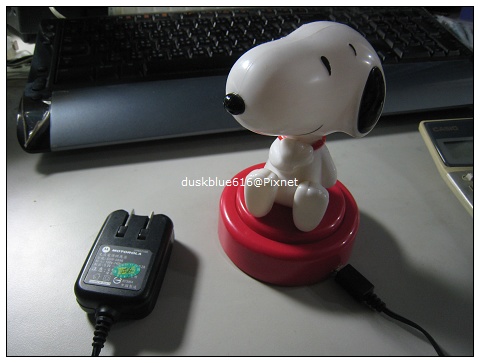

(P2) 整個系統



(P3) miniUSB電源

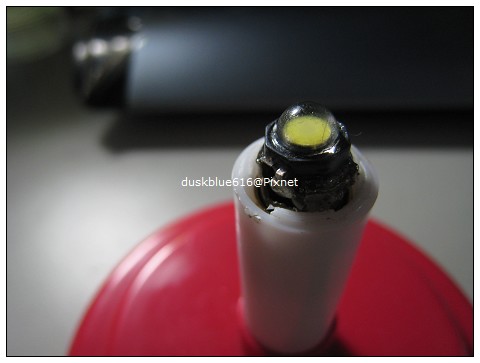

(P4) HighPower LED 改造式燈泡

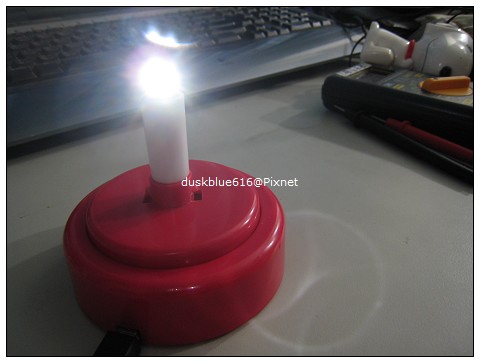

(P5) 發光了

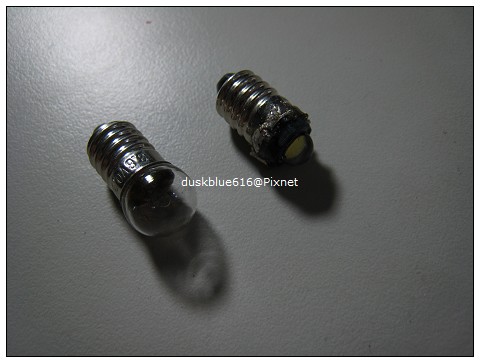

(P6) 跟原本的燈泡...

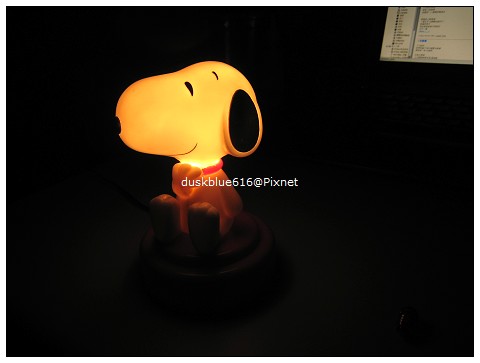

(P7) LED(約0.3W)的亮度(手動白平衡.EV=-1.後方是螢幕)

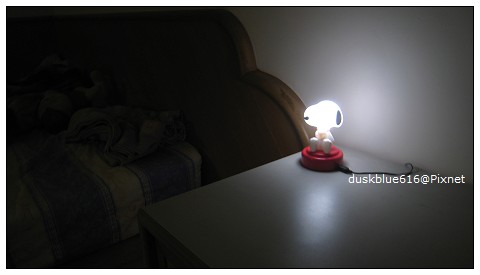

(P8) 鎢絲燈(約1W)的亮度(手動白平衡.鎖上圖曝光值.後方是螢幕)

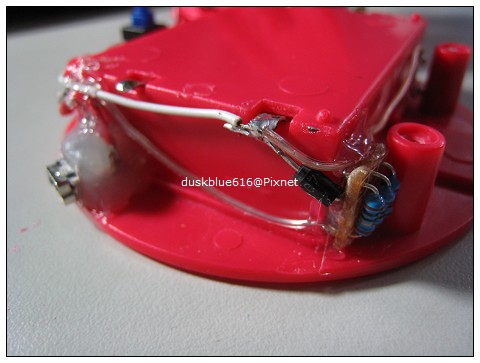

(P9) 電路

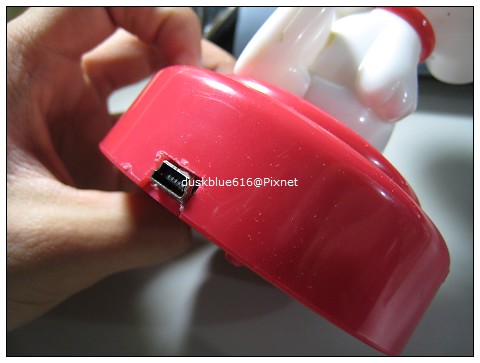

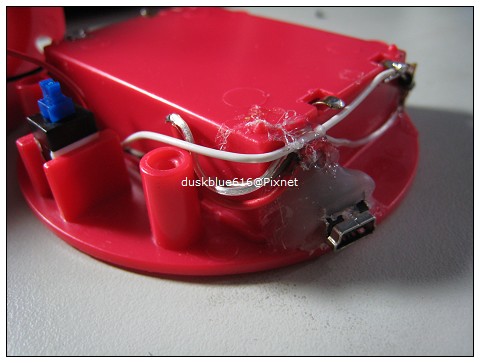

(P10) 固定miniUSB


關於成本:約100吧.有點貴= =a

HighPowerLED NT.80
mini USB NT.15
電阻.二極體.電線 NT.5
