(製作)FT開小燈

我隨便寫的.... 反正很簡單= ="
最後有相關閱讀.有比較詳細的過程.....

工具 :
十字起.10mmT把.退PIN工具.壓線拑.斜口拑

材料:
端子.電火布.電線.

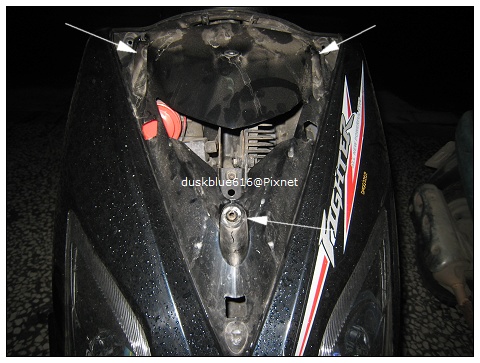

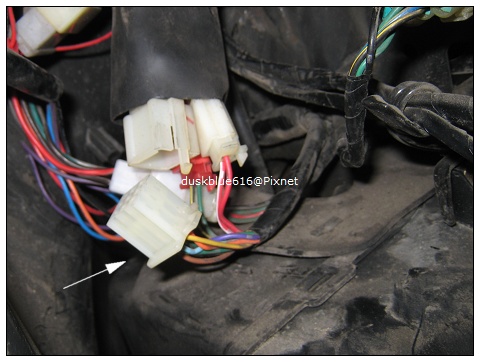

(P2) 六個鎖點

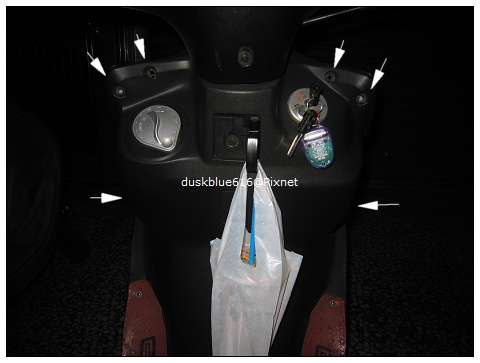

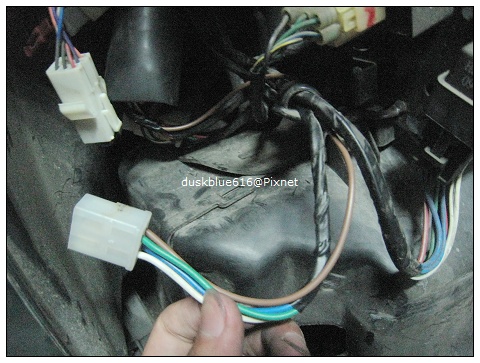

(P3) 三個鎖點

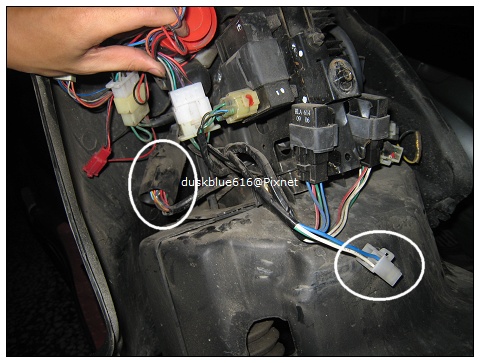

(P4) 左邊圈圈.要拉小燈電源的地方..右邊圈圈.要壓線頭的地方...



(P5) 分離...

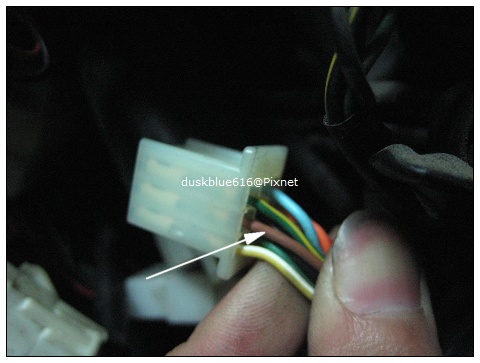

(P6) 小燈電源(棕色)

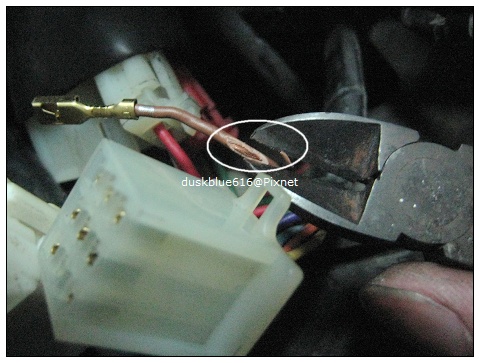

(P7) 剪掉一點搭線

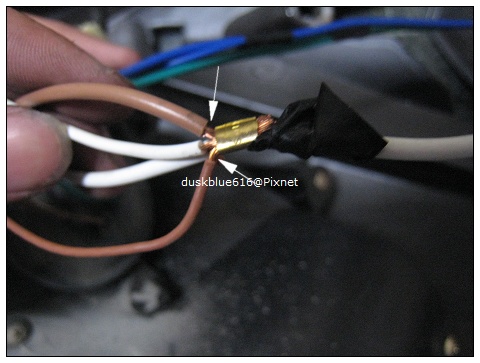

(P8) 繞線後用電火布固定

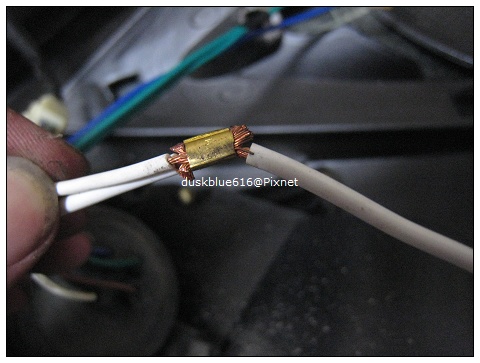

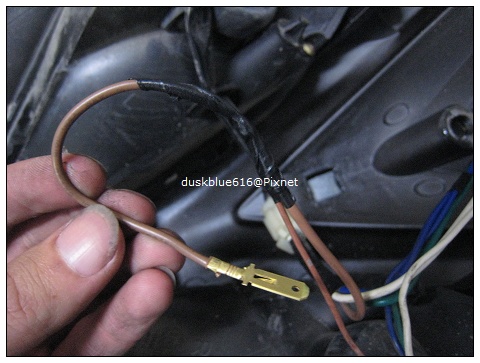

(P9) 另一端壓線頭



- - - - - - - - - - - - - - - - - - - -

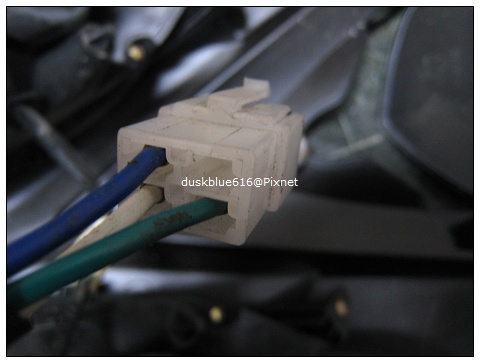

(P10) 連到燈具的線頭...

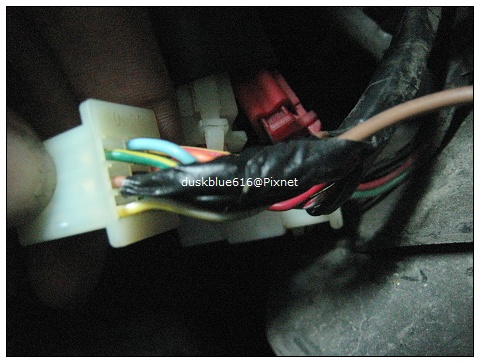

(P11) 被白線綁架的小燈電源



(P12) 直接從箭頭處剪掉. 電火布包覆絕緣



(P13) 小燈另外遷線.並壓上線頭.. 塞回原本的端子座....

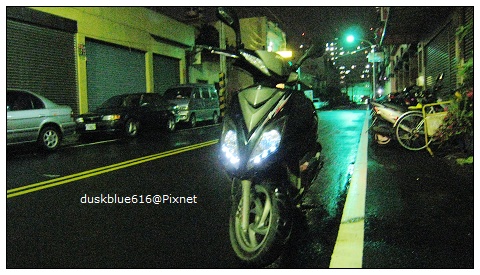

(P14) 先上電測試後裝回車體....





相關閱讀//

FT DIY改小燈





澄涼 發表在 痞客邦 PIXNET 留言(2) 人氣()


留言列表 (2)

發表留言
  • 憨
  • 關於GTR

    想請教關於GTR的電路,就是關於方向燈的電路
    ┌───煞車──────尾燈─────┐
    電源(+)───方向登控制器──方向登┬──電源(-)
    └───────小燈─────┘
    不知道有沒有畫錯...
    只是畫到這裡我突然沒有問題了...
    請問一下 接負電電源的線是什麼顏色的?
  • Y家負=黑.兩陽負=綠.小燈前面有開關..

    澄涼 於 2008/04/14 03:09 回覆
