(製作)G5尾燈改藍光或白光

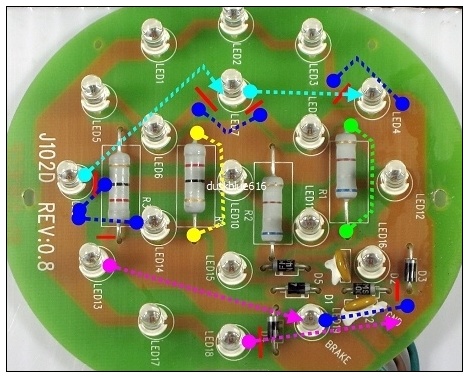

紅 = 切斷電路
深藍 = 接線(連接電路板)
淺藍 = 接線(連接LED)
黃 = 並連 47 ohm (大於等於1W)
綠 = 並連 430 ohm (大於等於1/4W)
粉紅 = 藍色LED(或白色)
LED13(-)----(+)同一種LED(-)------(+)LED19(-)--------(GND)
LED18(-)----(+)同一種LED(-)------(GND)

LED直接放後面可用熱熔膠固定..
所以總共是21顆(3*7)... 這樣電路比較穩定.祝各位成功..
