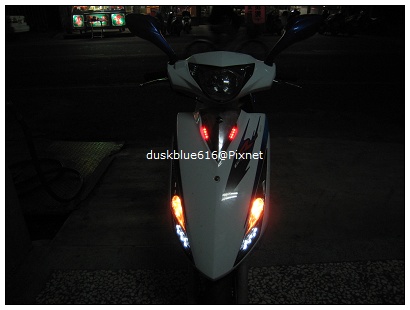

(P1)

(紀錄)GSR氣孔燈+車廂燈+駐車燈方向燈連動



這是上次的紀錄... 有興趣請先點...

(製作)GSR改駐車燈+前恆亮+強化線組

沒有施工細節... 只是一些紀錄照而已

直接切入這次做了些什麼

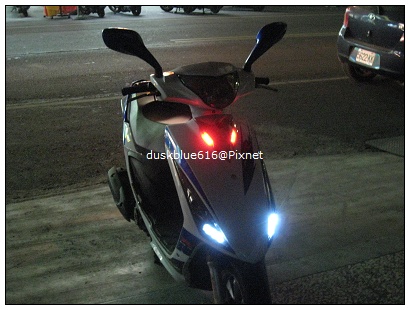

新增氣孔燈.車廂燈.

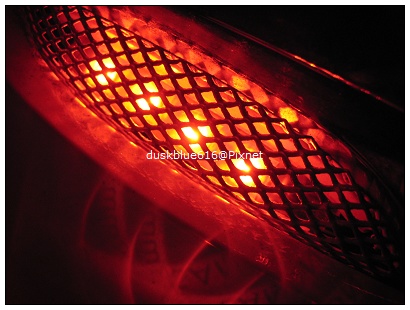

氣孔燈選用紅色的.... 藍色太氾濫.用藍色反而失去定位的效果..
車廂燈是最新版的.... 大同小異.只差在一些小細節而已....

駐車燈改成方向燈動版... 可以確保行車中手不用離開手把即可操作...

三段開關設定
1. 氣孔燈(同步小燈)
2. 氣孔燈+前恆亮(皆同步小燈)



只是想紀錄施工心得而已...


(P2)

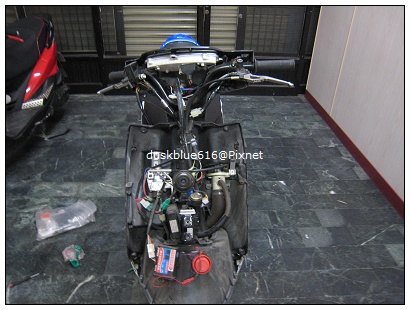

因為拆過一次... 所以這次拆車不是問題...
很快就把車子拆光了.... 然後把模組回收... 因為都要改過...



(P3)

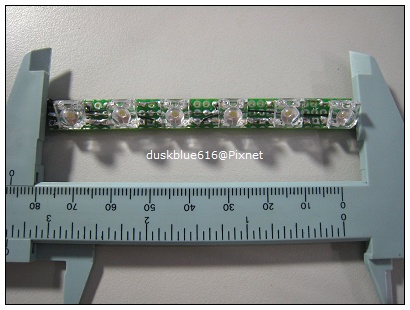

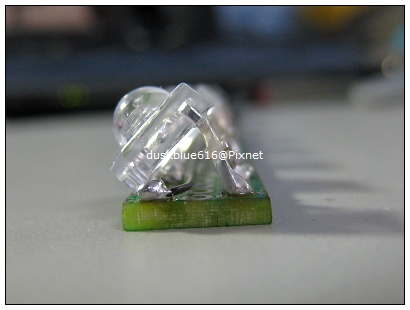

接著就去準備車廂燈的東西...

這次時間多所以步驟都很慢.... 邊想邊作...



(P4)




(P5)

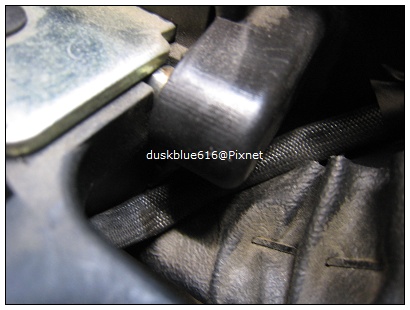

轉折處的收線... 也是第一台用上這種施工... (只因為時間多= =)


(P6)


換個角度看看....
其實我還滿喜歡的.... 單就視覺感受而言...
如果以實用角度這就是多餘的.不需要也不必要..



(P7)

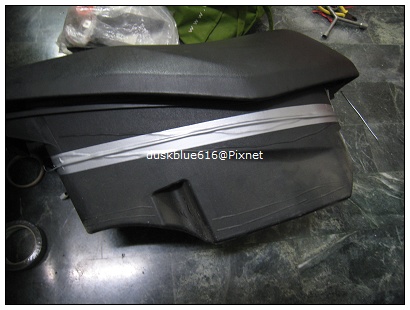

銀色的是布膠帶...  手邊還有一捲就給他黏看看....
電線沿著車廂走到後面電池室... 所以快拆頭也在後方...



(P8)

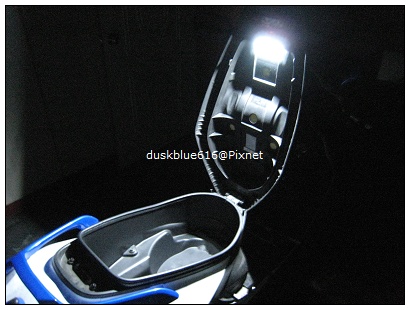

車廂燈做完就輕鬆了... 這是最重要的...

接著就是調整其他東西...





(P9)

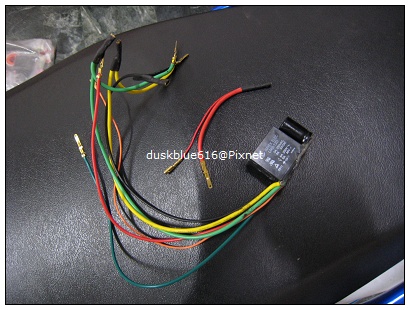

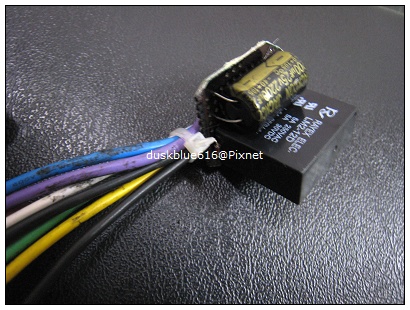

這是GSR再用的駐車燈方向燈連動....
超多線的.... 沒輒... 因為GSR電路設計與一般車種不同....

大部分車種只要出四條線就夠了...
GSR要出7條線才夠.... 看起來比較壯觀= =" ( 其實功能都一樣 )



大部分車種的電發按鈕就是接地開關(所以很好用)... 示意接法
正極-煞車-啟動馬達-電發-負極

GSR的接法就複雜多... 示意接法
正極-煞車-電發-側架-啟動馬達-負極

因為電發位置(尷尬的位置)在這所以電路才要調整= ="





(P10)

前恆亮是沿用舊的... 指示駐車燈功能拆了....




(P11)


(P11)


(P12)

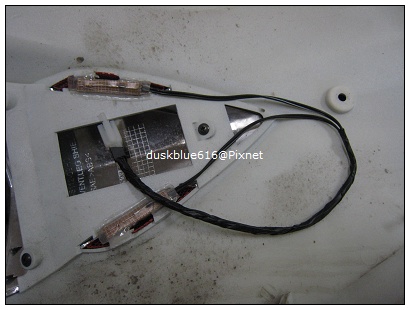

氣孔燈也是手工版的.... 剛好沿用我GTR多的... 也比較省事...

裝上去不會突兀也有辨識度... 結果我還算滿意....








(M01) 駐車燈

--

--




(M02) 車廂燈

--

--
