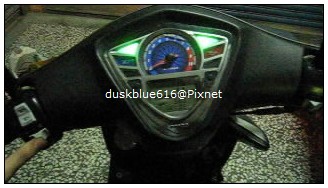

(P1.1)G5安裝駐車燈方向燈連動...這篇只有安裝跟操作影片

- 任何形式的引用請註明出處 -


G5駐車燈-方向燈連動
有關概念與電路請參考下方連結....

(電路)駐車燈-方向燈連動

簡易操作說明如下.... 這篇只有安裝跟操作影片

駐車燈使用:任意方向燈+電發
駐車燈解除:方向燈關閉後1秒

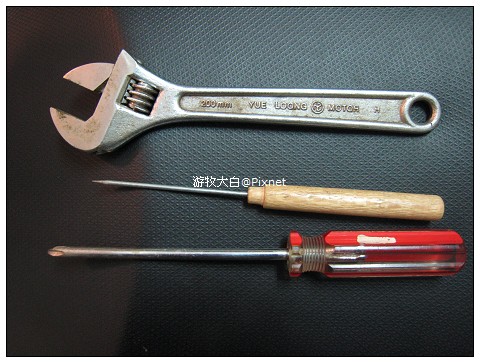

準備工具

(1) 可調鈑手.(因為我也不知道G5後照鏡要用幾mm的.)
(2) 十字起.
(3) 可以退PIN的工具.(這篇用下圖這種就可以退了.因為只要退母座)

當然還有... 駐車燈方向燈連動模組 ( 這算工具嗎= =? )


(P1.2)

- - - - - - - - - - - - -  先拆G5車頭  - - - - - - - - - - - - - - - -



先把後照鏡拆掉.... 忘記拍照... 反正很簡單...
左右後照鏡螺牙都是同一邊 ( 有些車種是正反牙 )




(P2.1)

左右兩顆...


(P2.2)

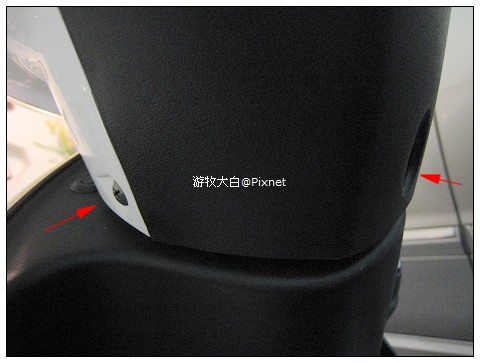

側面兩顆.... ( 請跟左右兩顆分開保管...  )

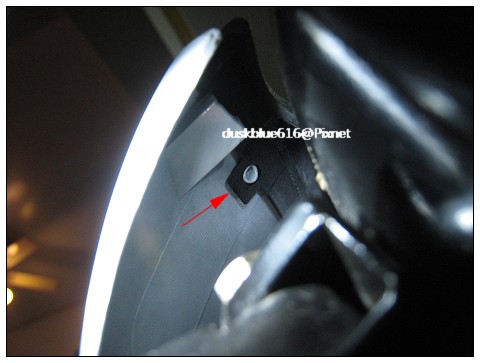

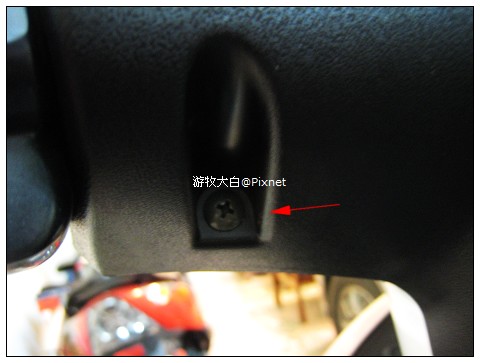

後面一顆... 所以一共5顆



(P2.3)

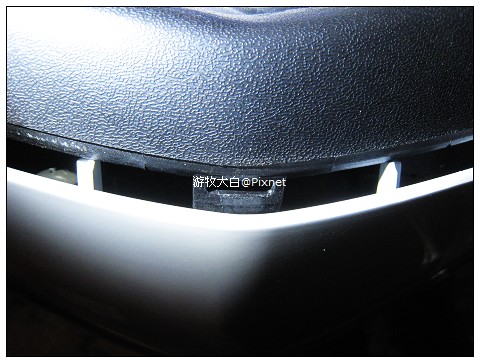

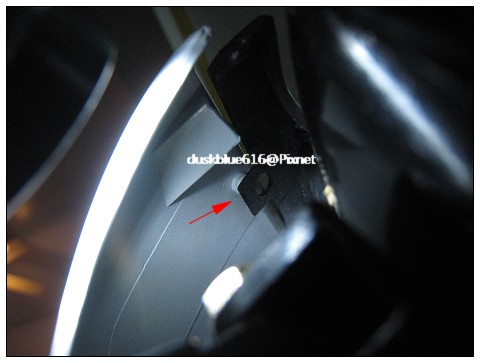

接著拿利器 ( 其實用手也可以 ) ... 把這個卡榫扳開= =


(P2.4)

就像這樣...




(P2.5)

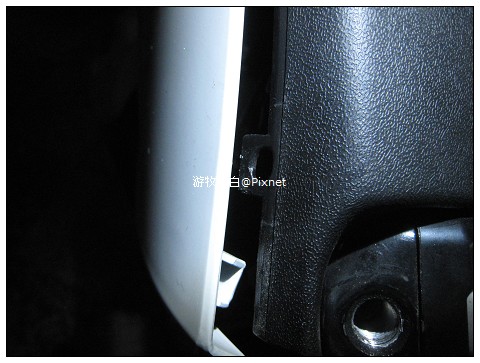

從上方看....




(P2.6)

接著就把整個儀表板往後扳開...
中間還有卡榫... 可以壓黑色塑料部分同時往後拆開..
因為我也不太會講.... 車殼多拆幾次就知道了= =



(P2.7)

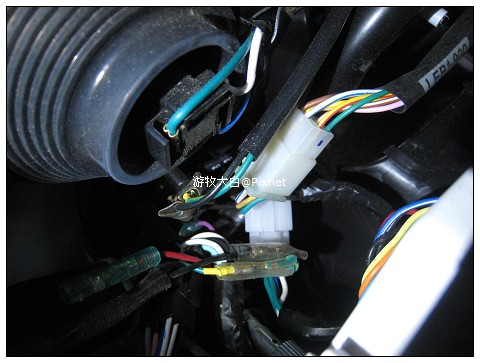

車頭拆開就是這樣....裡面還有不少空間...



- - - - - - - - - - - - -  G5車頭拆完  - - - - - - - - - - - - -



(P3.1)

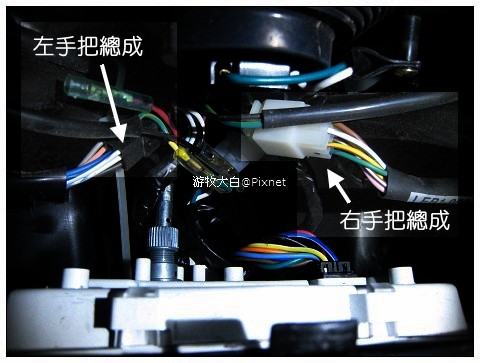

左手把總成是黑色9pin的
右手把總成是白色9pin的


(P3.2)

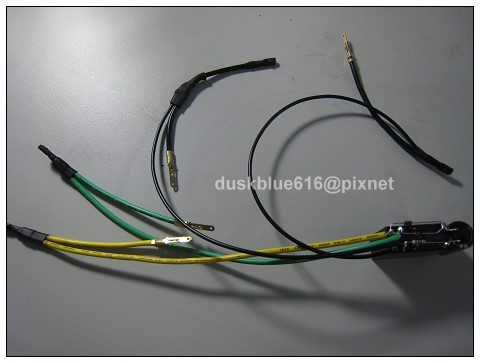

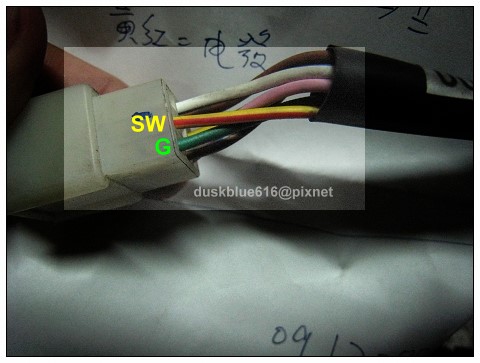

看一下模組...

黃綠是並聯左右方向燈(不分左右)
最右邊是並聯接地.就是負極...
右邊第二條連接電發用的...



(P3.3)

左總成的部份.... 這兩條要退pin





(P3.4)

右總成的部份.... 這兩條要退pin


退pin?.... 就是把PIN(金屬色的那隻)退出來(有講等於沒講= =")


(P3.5)

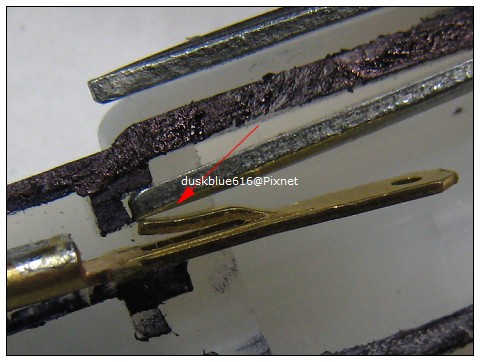

通常PIN插座會有一個防止PIN退出的裝置... 上圖


(P3.6)

用適合的工具 ( 我自己常用反力夾 ) ....
一邊去壓防止退PIN的 " 那隻 " ... 一邊拉線就可以退PIN...



(P3.7)

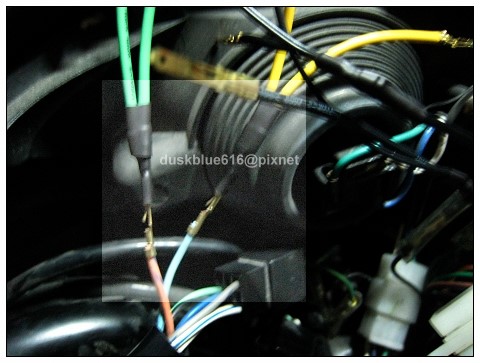

左右接黃綠色隨便... 但是黃綠接回座要分左右= =a



(P3.8)

右邊參考(P3.2)也接起來...


(P3.9)

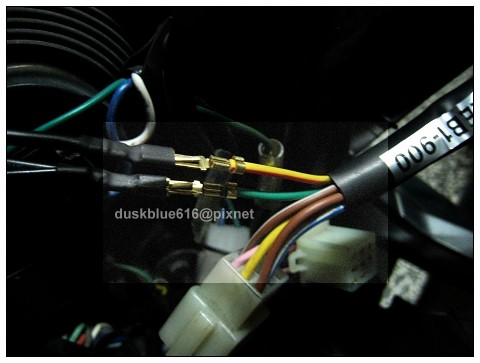

接這用電火布各別把PIN包起來 ( 此篇方便識別所以用白色. )
另一端再插回的原來的座... 注意左右方向燈還有PIN卡榫的位置...



(P3.10)

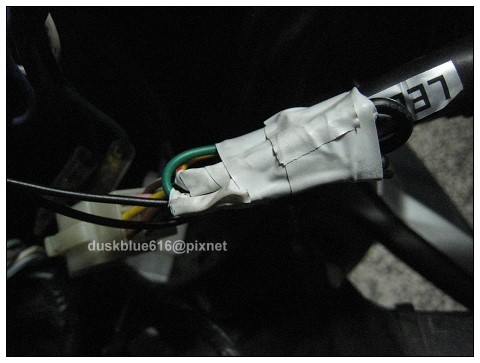

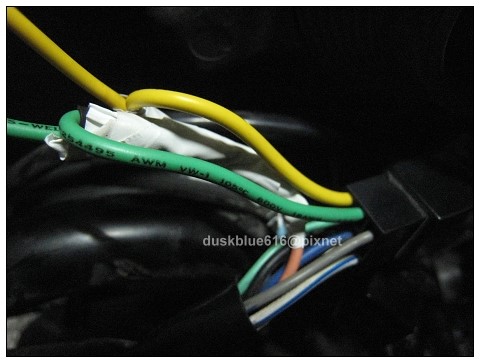

再把接好的線稍作固定.... ( 此篇方便識別所以用白色. )
模組就自己找地方固定... 我是直接纏在左邊線上.
怕掉可以纏多圈一點反正電火布隨便用...


接著先是測試.... ( 車頭不要急著裝回去 )....

測試就如使用方法....

駐車燈使用:任意方向燈+電發
駐車燈解除:方向燈關閉後1秒



測試正常再把車頭裝回去....



- 任何形式的引用請註明出處 -


展示影片... (看不到影片可以關掉卡巴試試)

(影片1)..... 先按下電發在使用方向燈(不分左右)
(影片2)..... 使用方向燈與駐車燈之間切換

-

-

-

-
