(P1) 同樣的結果但是有截然不同的內在... G5尾燈改RX110式樣plus

就跟所有的提案一樣... 很可能拖過一冬過一冬 = =a
( 對不起~但版主不會為此檢討的 )

早在友人買下 問題很多的的第一版  G5 之際..... 不出幾天這案子就有雛型了...
不過當時 RX110 尚未上市... 所以提案名稱也不是叫尾燈 RX110 化...

而是...

煞車與輔助剎車(二煞)與識別度兼具....之... " 三位一體煞車燈 "

( WOW~好瞎的命名....
( 其實三位一體是? )

所以友人自覺他是先驅.....
RX110只是剛好重疊這個提案 = =a ( 這就是人蔘.....茶...  )

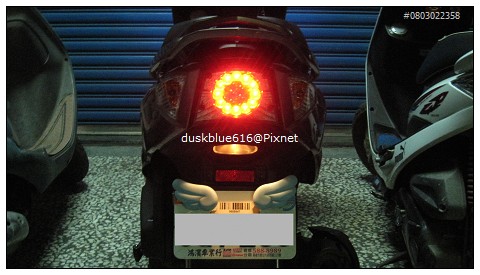

(P2)  其實搭上微燻黑尾燈殼還不錯看

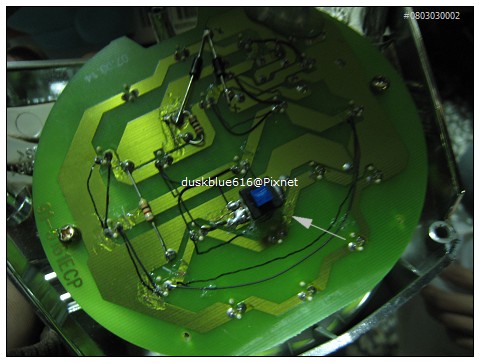

(P3) 按鈕= =?



有一個按鈕.... 疑?
先看看按鈕何用... 影片請下... 鬥左...

-

-



由於友人是龜毛界掌門人之一...
在討論的時候就有希望是可以有回覆出廠預設值的作法....
所以當然跟一般的改法要有所別....

按鈕就是用來選擇小燈的點亮模式..

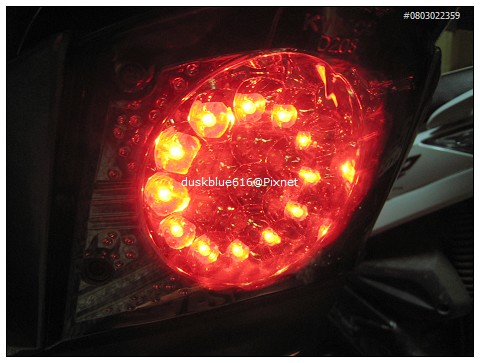

RX110(圈)式樣  或是原廠G5(團)式樣...
煞車就是全亮... 這部份的設定是固定的...


- - - - - - - - - - - - - 電路圖分隔線 - - - - - - - - - - - -


因為電路與改法不算複雜... 所以有興趣就自己玩...
而且工商服務有提供... 所以有興趣的小朋友可以參考看看(握手~)

細節就不交代了...
原本的電阻都不用解悍...小燈煞車線也不用對調... ( 看不懂這段請自動忽略XD )

D1=D2=IN4007
R1=10ohm 1/4w
R2=820ohm 1/4w

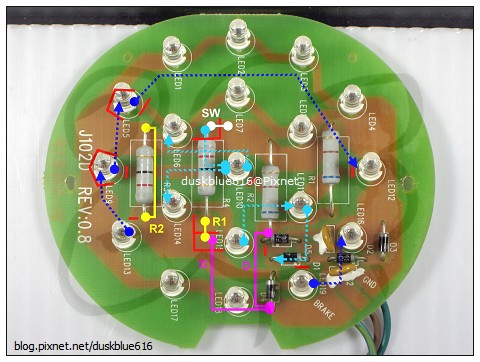

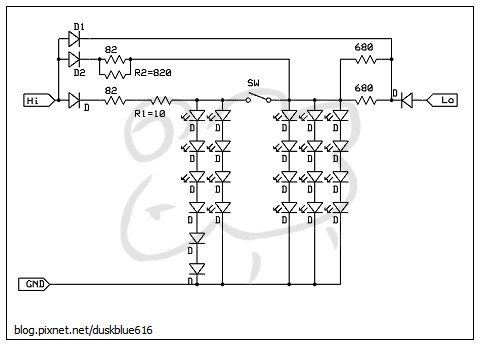

(P4) 電路圖.... 引用者 請務必註明出處 ....



接線圖...

紅=切斷
藍=接線
水藍=接線
粉紅=二極體IN4007
黃=電阻
白=SW



(P5) 接線圖... 引用者 請務必註明出處 ....
