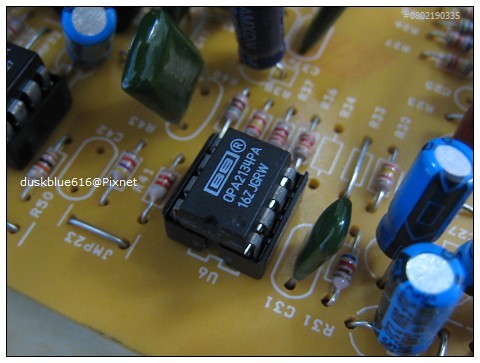

(P1) 看到這顆 2134 就知道我做了什麼= ="
看不懂的就算了... 多說無益XD


接前篇.... (周邊)ALTEC CS21 (2)拆機


拆完之後... 開始研究裡面有什麼可以換的...

先從功放開始...

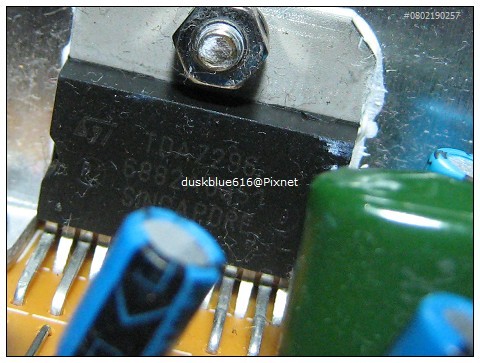

(P2.1)


(P2.2)


嗯...

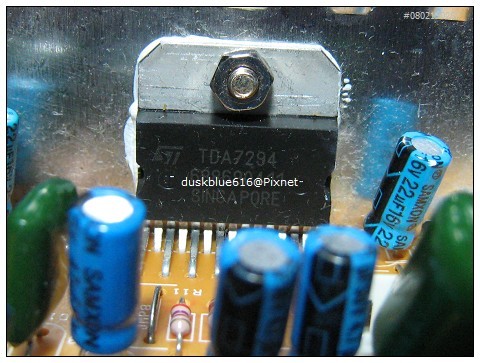

TDA7294 ( MAX 100W ) + TDA 7296 * 2 (MAX 60W)

規格書是 50W+30W*2

這兩顆都很經典... 實際聲感都比較輕快(單薄?隨便啦)...
而且用這來炒作很沒意義...聽感才是一切...

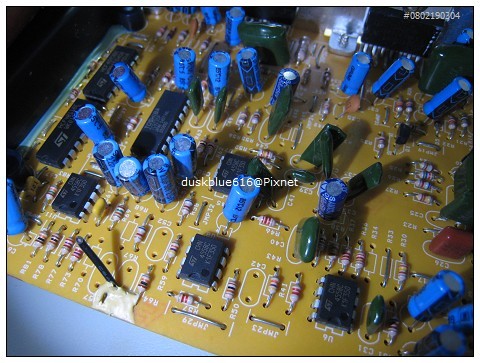

接著看看IC區....

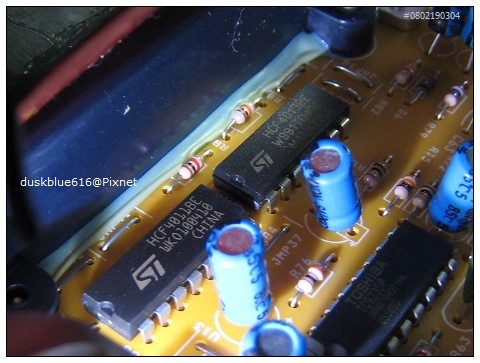

(P3.1)


(P3.2)



(P3.3)



四顆4558 分音或緩衝用 ... ( 非常普通的用料 )

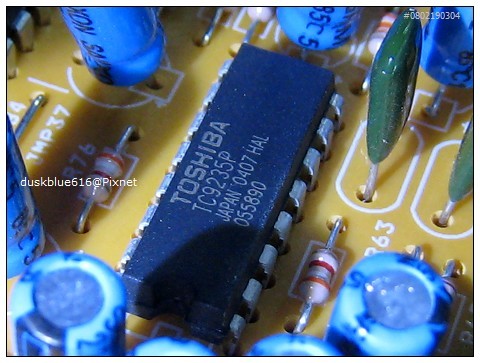

一顆9235 電子VR用.... ( 料比較難找... )
兩顆邏輯IC... 用來控制上者

加上一堆交連電容... 手上沒有可以換= ="
只有把IC電源部的電容用好一點... 改善底燥問題...
順便把供放電容加倍... 改善瞬態反應....

我對電子VR比較欣賞就是... 可以避免類比VR的克種缺點= =+
類比VR的缺點... 像是左右不平衡..老化會沙沙叫...怕潮濕....
以上問題可以用預算解決... 好的類比VR價位就.... 很不親市井小民... 囧..



(P4.1)

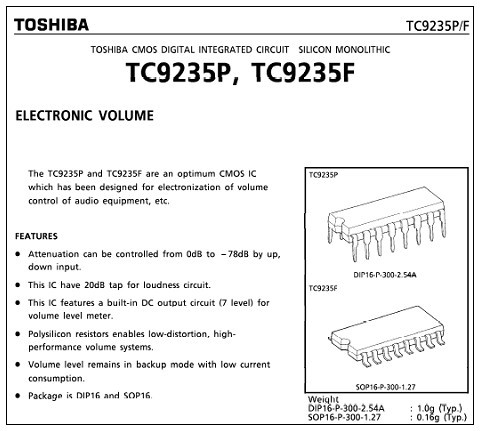

電子VR的電氣參數... 給看的懂得人看的....

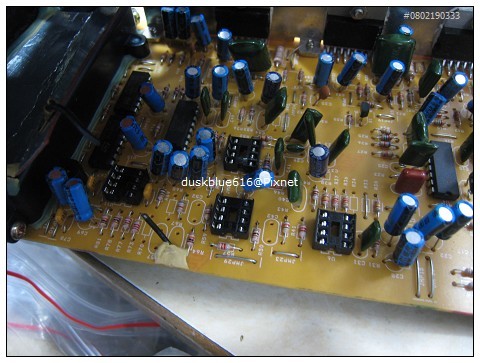

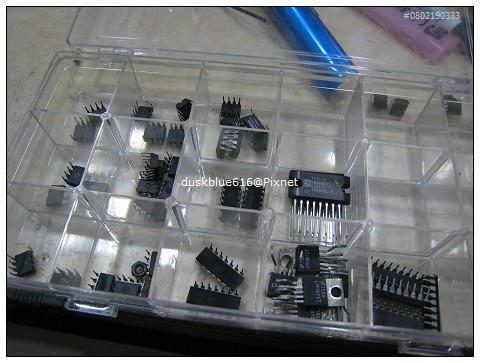

接著把4558處理掉... @@
對電路而言OP就是音色的關鍵... 其他當輔助成分比較大...
電子VR就懶的換了... 因為腳位還有料都是問題= ="


(P5.1)


(P5.2)



(P5.3)




(P5.4)

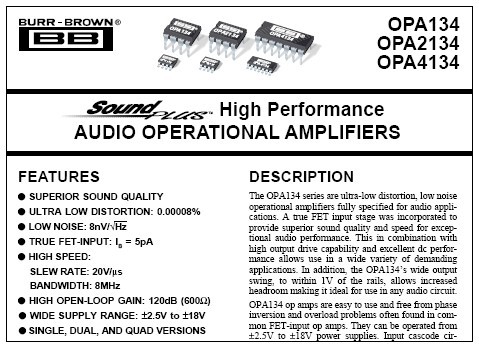

OPA134的電氣參數... 也是給看的懂得人看的....

OPA134是專門音響用OP... 同時也是C/P首選(但是也不便宜...一顆超過一個便當= =")
個人習慣以OPA134為主... 因為聲音會變很利( 銳利的利.有些人會覺得刺耳@@ )
還有一顆同級OP也很有名 OPA604 ... 聽起來比較溫和舒服 (有3分真空管的FU... )
所以喜歡 OPA604 的也不佔少數.... 畢竟音色喜好是主觀的... 所以沒什麼好說= ="




最後在把低音做補強...

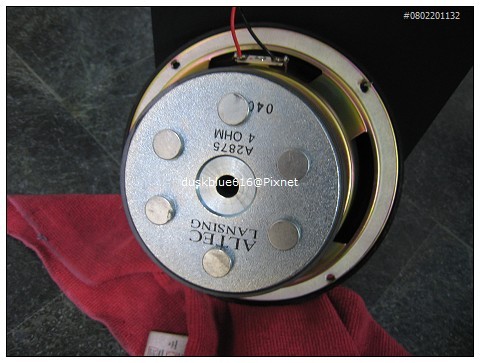

( P6.1 )

上面那六顆... 不是什麼神奇的東西... 就是磁鐵...
只是磁力比較強... 每顆都在 3000 高斯以上= ="
至於 3000 高斯是多強... 我也不會描述@@

用來調整單體特性用的...
會改變參數所以換角度而言等於換顆單體了= ="

試了好幾次... 決定這樣配..
剛好改善原本粉粉的低音....
( 因該說是失控... 我一直對CS21的低音很不滿= = )
不滿是一回事... CS21也是價位帶的 C/P 前者....
所謂多少預算做多少事... 沒有預算就不要嫌東嫌西的XD

現在表現就見仁見智...
敗OPA134之賜低音點到為止不會拖泥帶水...
至於OP134對中高頻本來就是立竿見影...
原本存在的底燥問題... 我覺的已經解決了...

簡單來說... 這只是延用CS21的外型...
表現已經已經離CS21廠機有一段距離..
而且我本來就沒有要寫CS21的心得文...


CS21系列(完)





CS21相關::

(周邊)ALTEC CS21 (1)購入

(周邊)ALTEC CS21 (2)拆機

(周邊)ALTEC CS21 (3)改機









澄涼 發表在 痞客邦 PIXNET 留言(4) 人氣()


留言列表 (4)

發表留言
  • 大維 郭
  • nice...:) 兄臺這篇文章要留著阿
  • 大維 郭
  • 可以冒昧請問您這樣改花了多少錢嗎?@@
  • OP座忘記多少錢.2134一顆90元共4顆.磁鐵一顆10元共6顆

    澄涼 於 2011/07/25 15:39 回覆

  • 大維 郭
  • 想請問,如果單是像您那樣貼磁鐵.能改進嗎?還是得搭上OP的改變呢?
  • 那是強力磁鐵(文具店都有賣.釹鐵硼磁鐵
    因為磁鐵不算貴也沒有危險.可以試看看可能會有"一點點改變"
    吸上去時候注意NS極.磁鐵上手心內靠近喇叭就知道極性對不對了.
    順著吸就可以些微增強喇叭原本的控制力.可以吸一層六顆.或兩層六顆
    傳說三層以上就沒差了.可以試試~
    PS:更簡單的直接把反射孔面朝外(喇叭面朝牆).也會改善一點

    澄涼 於 2011/08/14 09:02 回覆

  • 大維 郭
  • 感謝您的建議..! 目前是先用兩塊濾棉將反射孔塞8分滿,乾淨多了。@@
  • 塞全滿會更乾淨歐 :P
    不過音量就不能卯起來開..因為散熱會被限制XD

    澄涼 於 2011/08/16 09:40 回覆
