(P1)

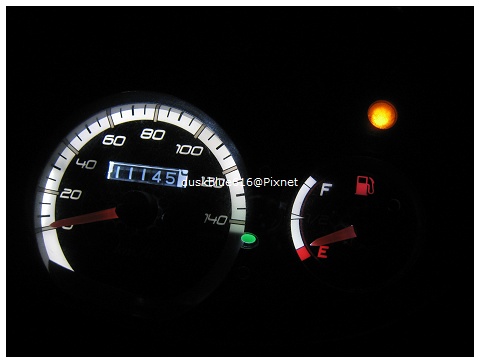

又一吃飽太閒之作... 可以猜猜看那顆橘色是幹麻用的...
接前篇- (製作)GTR儀表背光

這篇是接前篇寫的... 因為實在很閒.... 所以我又拆了一次...
主要是要確定之後走向....

直接說那顆是什麼好了.... 就是電壓指示燈.....
因為省的麻煩所以跟背光接在一起....

說到GTR的發電量就很無奈.... 雖然夠用但是不多就是了...
以前我有說過位什麼
什麼都沒改一定夠用.這是事實..
但是手賤換燈泡.... 就要有回充不足的準備....

當然我一定是後者= ="
自從上次南橫沒電之後... 我開始思考電力的問題@@
沒電事小... 重點是我壓根沒料到....
所以這次有機會拆錶... 就順便把想裝的東西裝一裝....

懶的解釋了... 有圖可以看

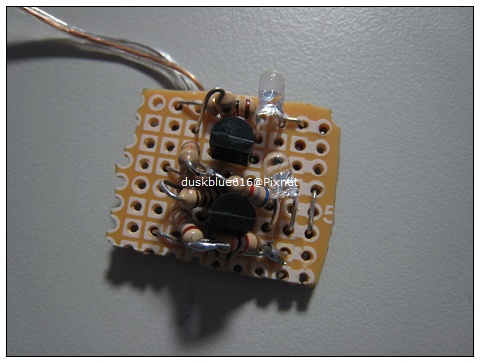

(P2)

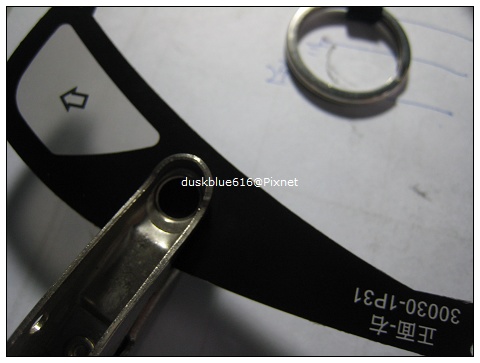

(P3)

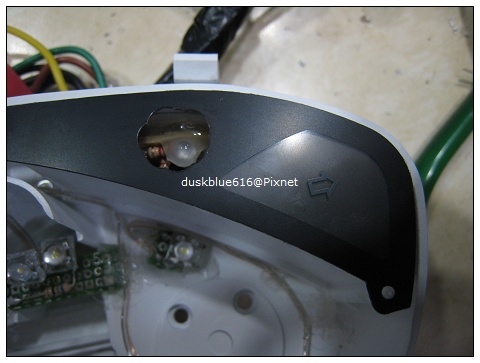

(P4)

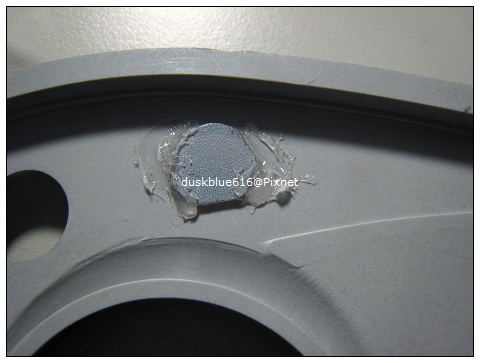

(P6)

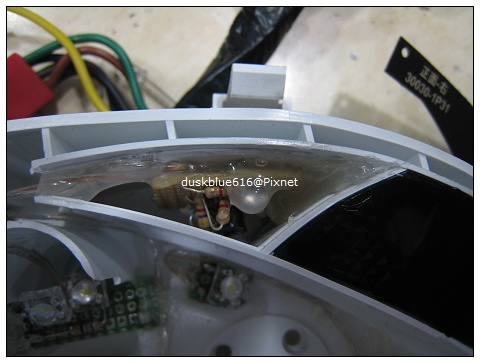

(P7)

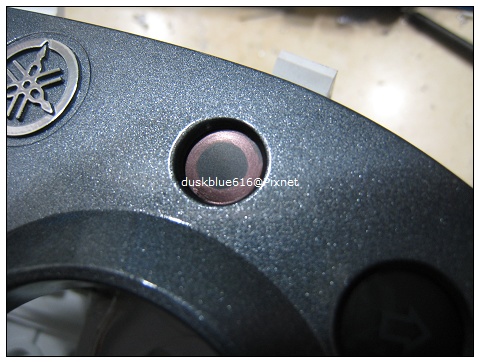

(P8)


V >13.3V 藍色(OS回充正常)
12.0<V<13.3 橘色(OS電池正常)
V<12.0  暗橘(OS電壓偏低)

這是試作品..... 所以沒有很講究= ="
顏色也是稍微想一下決定的............

電路參考這這篇   (製作)DIY逆電流君2號



(P9)

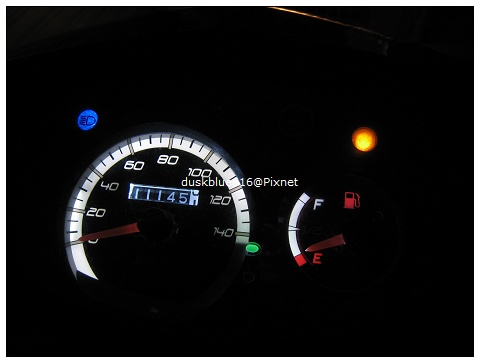

發動前小燈on ---> 橘色 ---> 電池正常




(P10)

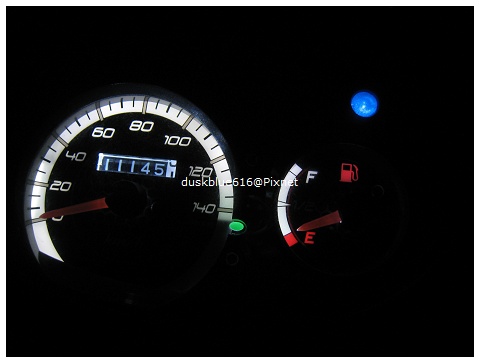

發動後 ---> 藍色 ---> 回充正常



(P11)
大燈開下去........

需要解釋嗎?怠速發電量不夠回充...... 吧!!!
(因為不是電池端所以誤差超大的.............當參考用XD)

接著就是開遠燈騎車亂晃.... 時速40騎1分鐘之後跳藍色....
所以儀表上有兩顆藍色......速度降下來之後又回到橘色....


按煞車橘色
                        方向燈橘色
                                                     駐車燈橘色


所以等R線裝上去再試試看好了......現在試不妥...
場車線組的壓降比想像的還多(參考這篇 (實驗)新勁戰搭強化線組與大瓦數  )....

大概就這樣..... 我們下次見XD
