(P1) 車子已經髒到長蜘蛛了.............. =0=
因為有前兩集... 所以這篇就名(製作)GTR尾燈LED(3)-蜘蛛.....(沒創意...Orz)


前兩集是什麼來著??有興趣可以以回憶一下@@
沒興趣的就算了... 很多概念以前都提到過有問題請先爬在說...

(製作)GTR尾燈LED(上)-設計概念
(製作)GTR尾燈LED(下)-實作上機

這兩篇根本是同一篇分割開來的...所以當然是兩篇一起看..
尤其是在(下)篇底下問(上)篇有提到的東西... 整個就是很無奈...
(雖然看到很想直接D掉... 又擔心傷到網友渴望解答卻懶的爬文的心......)
話說這是第二隻蜘蛛... 第一隻在哪?  在海科大..........= ="
因為電路跟之前的都不一樣... 所以我這裡也要有一份一起測試用...
兩隻蜘蛛從LED到電路完全一樣... 簡單講就是複製品....

用測試兩字感覺很很容易壞的樣子....
錯!!!  其實不然...  因為很多人都在當白老鼠而不自知XD

想想看... 你(妳)們也是一天到晚在測試東西...
測試食物吃了會不會澇賽..測試女朋友愛你有多深....
測試闖紅燈會不會被攔下來....測試..隨便啦....
所以"測試"就是.. 只是為了知道結果....

好像越扯越遠了(眾歐)..... 回來~~回來~~看圖去.....





(P2)

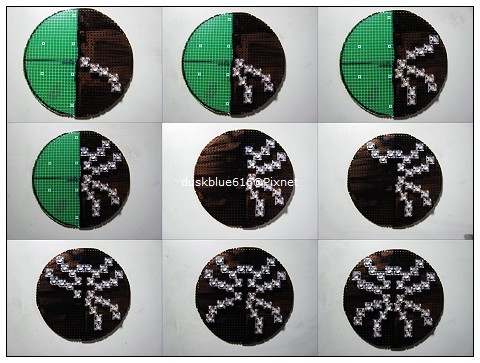

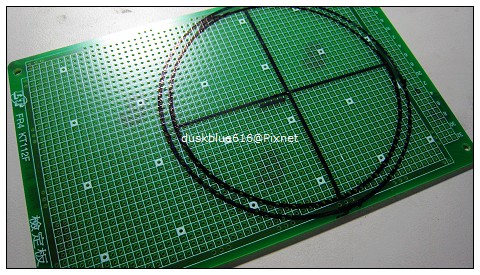

熟悉的洞洞板..... 內圈是9cm外圈是10cm
9或10都一樣... LED最多排到9cm...再往外排可能會卡到燈具...


(P3)

一張一張拍起來後製感覺很有趣...







(P4)

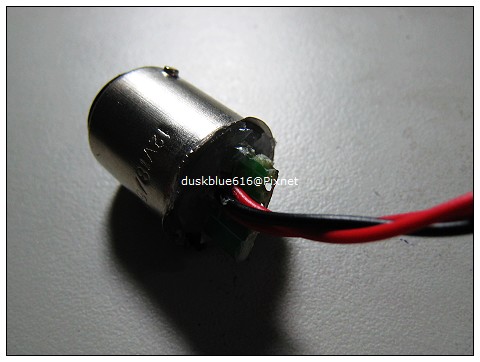

接著是背面.....




(P5)

20度白光LED加上熱縮套就是這副德性..照牌照用的...
頗有超級小魚眼之姿(自我陶醉?).........

至少要用三個..不然光線不夠散....
當然食人魚不在此限... 食人魚幾乎都是大角度的....



(P6)

燈的部份剪一塊不要的PCB版塞進去會比較好施力歐(筆記~)
雖然有現成的可以買... 一個NT35... 自己用的就加減手工啦..
反正最後也是在後面看不到..

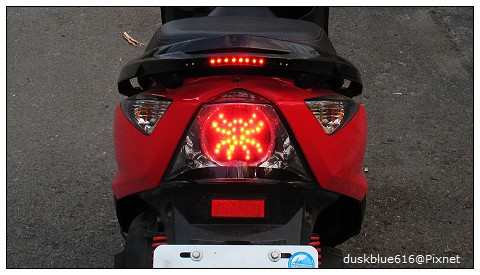

(P7)

完工.... 做的很隨便... 加減看就好.....
悍錫都亂點(但是會通)... 所以還是不要小花特寫... 遠遠看就好= ="






(P8)

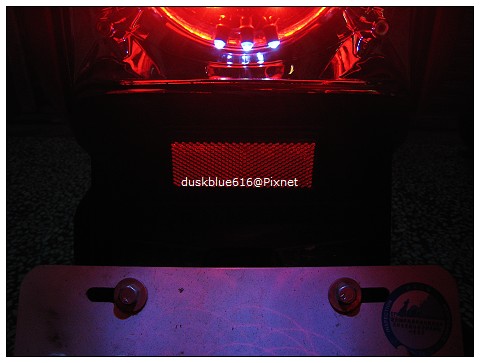

牌照燈的部份... 要自己調一下角度...




(P9)

關於這次的LED....
這次是用左邊的... 之前是用右邊的....不知道要說什麼.... 光型都在上圖...
角度更大更耗電?  不盡然....   還是要看使用者怎麼用的....
(食人魚跟5mm比不會比較省電.個人好惡而已..)

原則上小燈2W...煞車最大11W
原廠燈要一起比嗎?.... 小燈5W.煞車最大23W
摩多堂改裝品.... 小燈1W... 煞車最大4W... ( 亮度我覺得普普.但是真的好看.. )

要找這篇的電路圖... SORRY...沒有...
以後可能會有... 反正就穩壓+電阻... MIX之前的作法而已...



(P10)

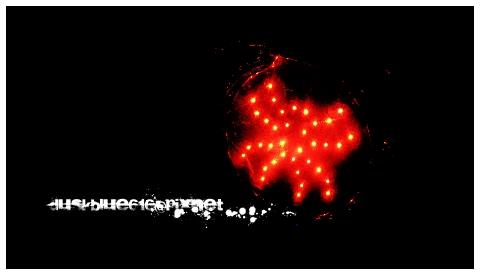

白天煞車照.....

如果你看的出幾顆比較亮幾顆比較暗不是你眼花...
因為這些我沒有仔細挑過= ="
有時間在挑好了....................


終於.... 我的LED尾燈回來了......
LED回來有什麼好高興的...
尾速不會增加...起步不會變快....傾角不會變大......
後座不會變軟...避震不會變Q.... 大燈也不會變亮....

SO.LED尾燈是在高興啥?  因為爽... 就這樣...
外加省一點電.....
