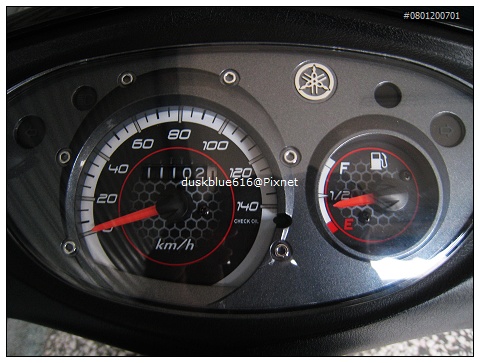

(P1)看起來非常普通的白色背光....

其實我一直沒有拆儀表板的需要....
但是因為兩顆礙眼螺絲所以只好拆了....
GTR儀表板很好拆... 有拆過的應該就知道...
既然都拆了... 不作點什麼好像太空虛了....



(P2)

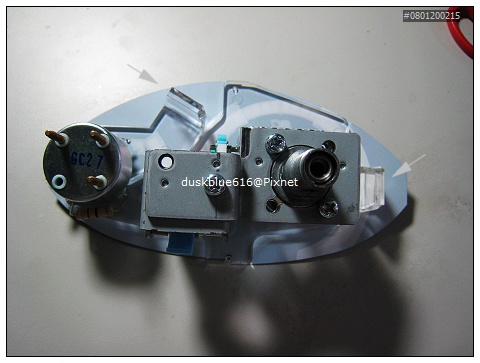

灰色箭頭部分是給指針導光用(雖然效果不大)...


(P3)

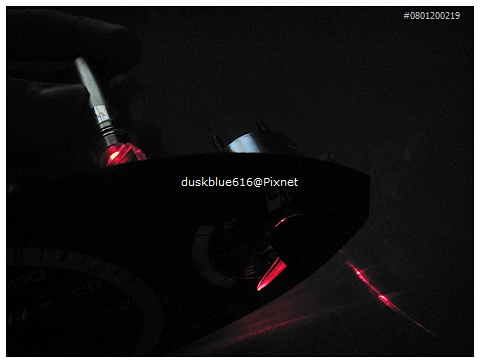

用雷射筆試了就知道...




(P4)

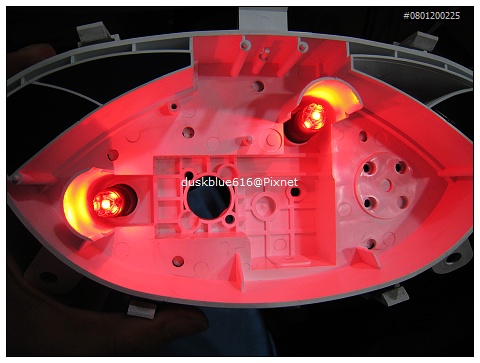

這是背光的位置...


(P5)

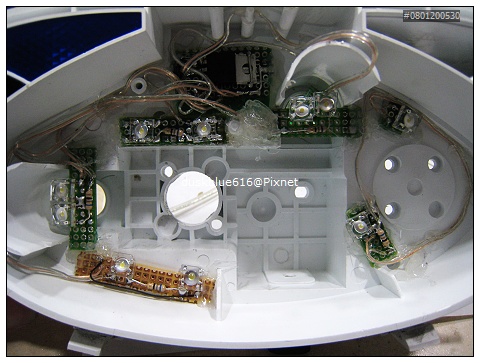

因為一般平頭LED效果不好(我覺的啦).但是亮的又太貴..
所以就直接上白光食人魚上去...



(P6)

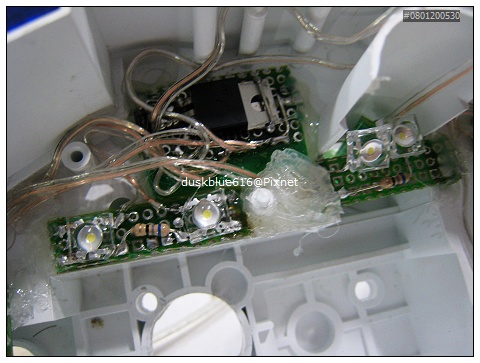

一方面這些LED是有一些是車廂燈的回收品...
所以回收再利用....
裡面亂七八糟的... 反正不影響結果= =+

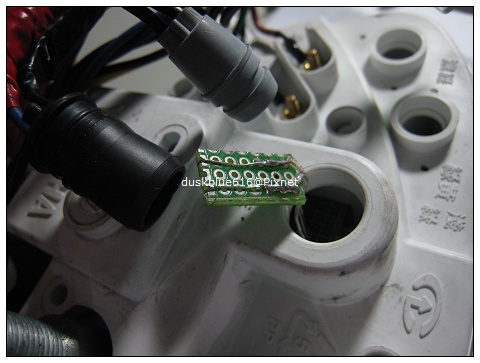

電路跟之前有一篇 (製作)NISSAN室內燈LED製作  一樣...

因為小燈全時點燈...所以單位電流降到30mA

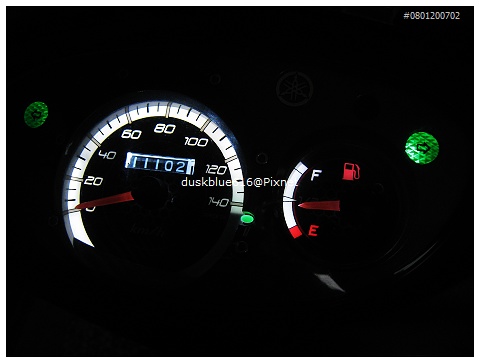

亮度當然是很滿意阿(炸)...........= v=

(P7)


(P8)



(P9)



(P10)

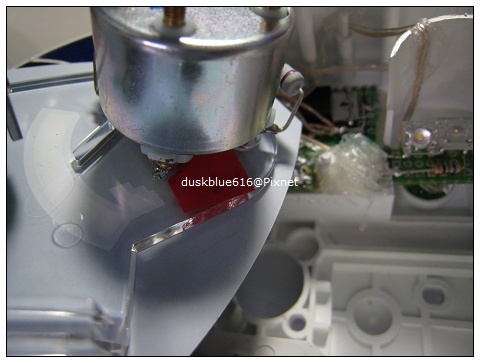

汽油符號下面我貼紅色的電火布... 所以是紅色的= =a


沒錯! 我就是吃飽太閒.......
