關於Edifier M3300

話說為什麼
內地的網站是用"神秘現身"來描述M3300

因為早期M3300在內地並沒有販售
要內地以外才有貨
這種產品算是----海外限定
(連結:M3300官方產品頁)
不過他是從海外紅回海內(內地)
所以在內地的評價並不差
只是Edifier在內地

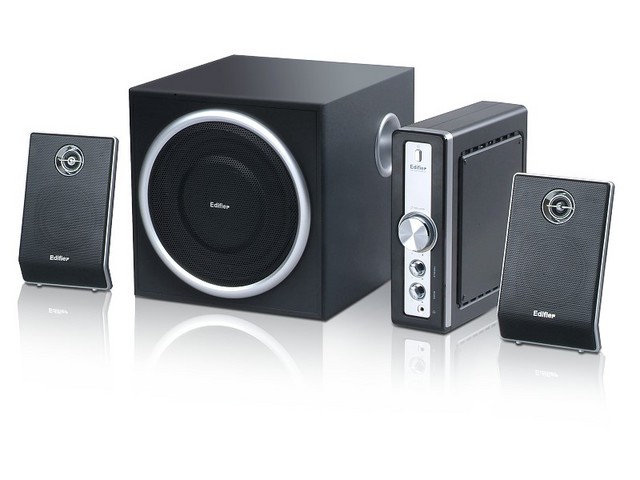

發表了類似的設計就是C1
給各位看看C1的樣子
(圖1:C1的官方照)



(圖2:旋鈕會發光/圖3:等化器特寫)(摘自內地網站)




一來台灣沒有賣
二來不喜歡他的低音方方正正的
三是因為線控盒太大(雖然有遙控)
所以我對這款沒有興趣

當然下圖這才是M3300

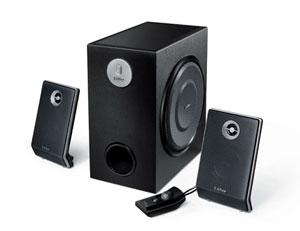

(圖4:M3300官方照)




其實我喜歡的是他的衛星喇叭
做的很有型
正面是消光黑塗裝的鐵網
背面是琴烤亮亮的會反光(貼紙還沒撕)
加上雙音路 3"中音+0.75"高音
聽起來就是不一樣.有爽度多了
(不是有兩個單體就是雙音路)

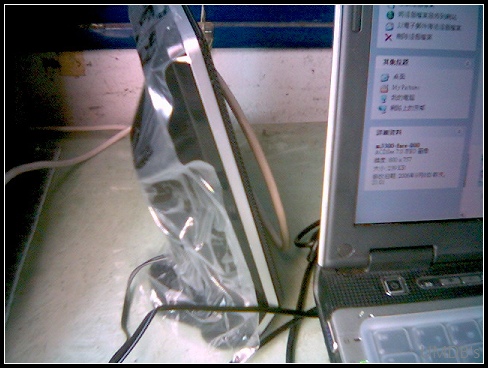

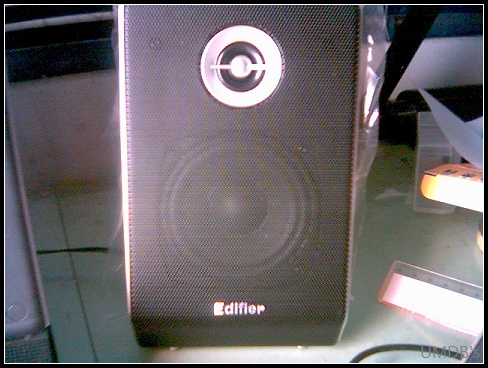

(圖5:衛星喇吧正面/6:側面)



再來看看低音喇吧
懶得再拆一次了..
他的音箱裡有吸音棉而且低音單體也是防磁的

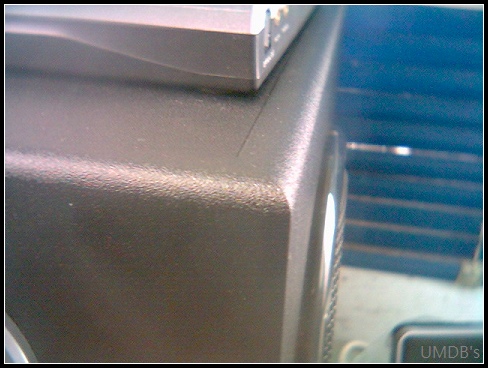

圖上看的出來有倒圓角(就是有弧度)
倒圓角耶...根本就沒幾家會這樣做

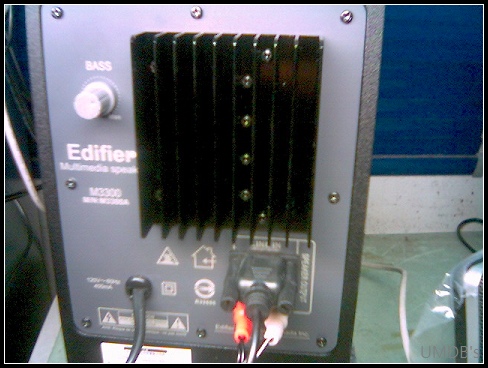

還有背板的散熱片(從RCA端子就可以比的出尺寸)
低音也做防磁.做的真徹底.有在用心的廠商
這樣就可以放在CRT或是電視旁也不用擔心干擾

(圖7:倒圓角/圖8:不算小的散熱片)




線控看看就好
我是覺得很有誠意了
耳機做到線控上不錯方便
也追加的AUX的輸入
下面是線控的線路簡圖

PC→[→Phone→VR→(AUX)→MUTE→]→Speaker

說明:
就是耳機跟VR和MUTE沒關係(直接由訊源驅動)
AUX 直入喇叭(如有AUX則直接取代訊源且不經過VR)

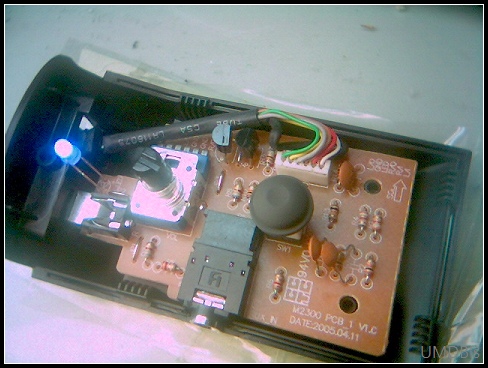

(圖9:線控/圖10:線控內部)



還有一些地方我也覺得不錯
像是總開關
就在低音音箱前面的LOGO上方

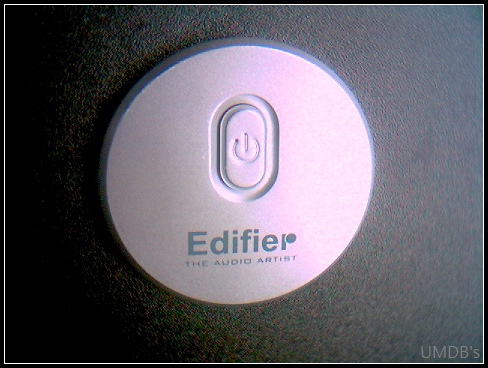

(圖11:總開關)(110V的on/off)




做的小小測試好了

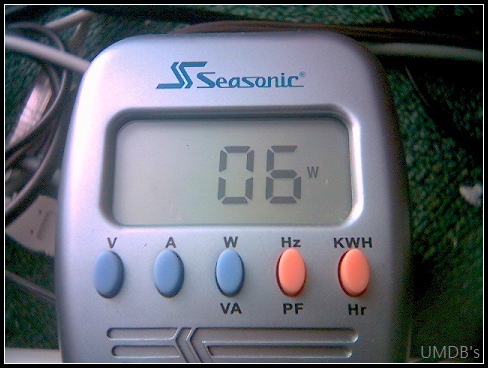

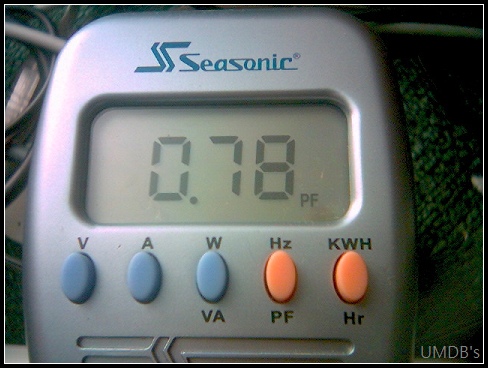

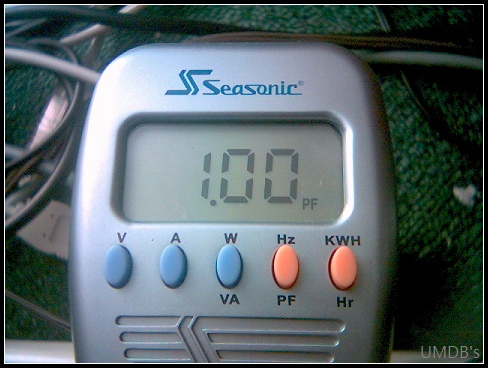

(圖12/圖13:待機)(MUTE)

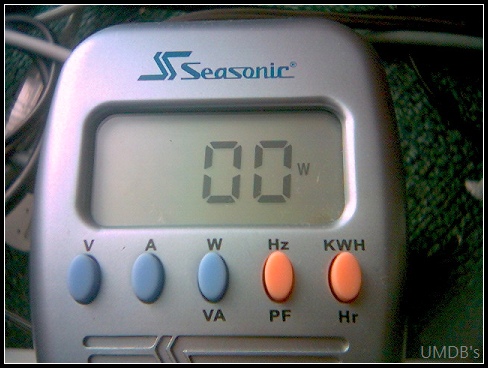

(圖14/圖15:關機)(總開關off)




第二個測試其實是放比較的
斷路想也知道是顯示上圖數值
其實6W是在維持偏流吧
其實VS3151也要5W的待機偏流
正常音量下都在10W左右
衝到30W以上就根本就要聾了

繼續來看看廠商的用心

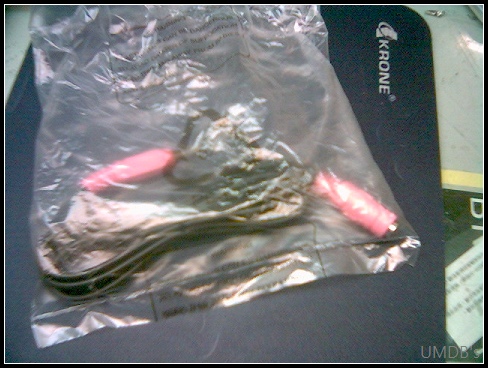

(圖16:保證卡/圖17:附贈一條MIC延長線)



還有

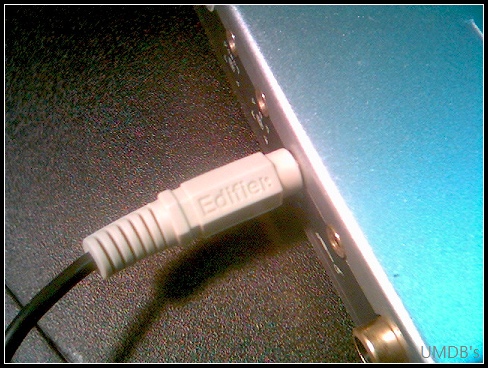

自家的LOGO一定要來一下
(隨處可見的LOGO這是在效法SONY嗎)

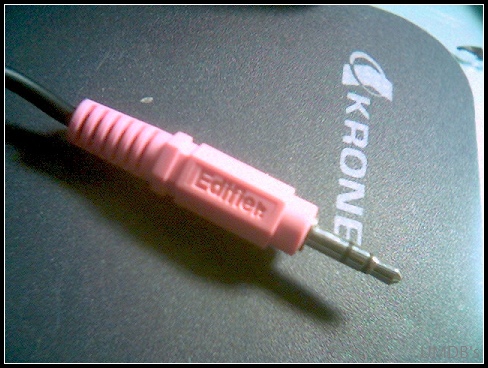

(圖18:音源線/圖19:MIC延長線)



外包裝
也有接線圖喲

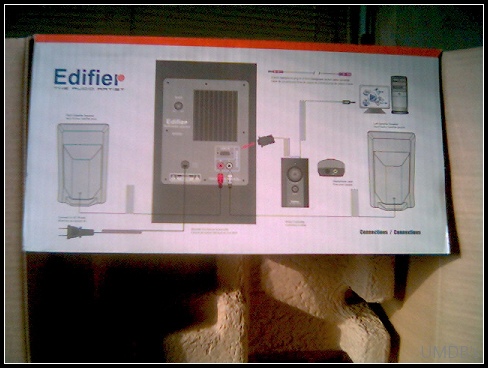

(圖20:接線圖)



跟VS3151比一下吧
外包裝轉個角度就跟VS3151差不多大了

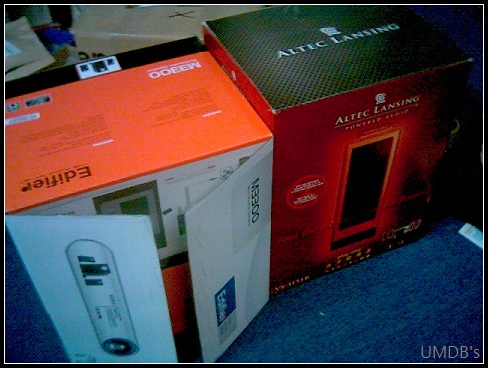

(圖21/圖22:外包裝比較)

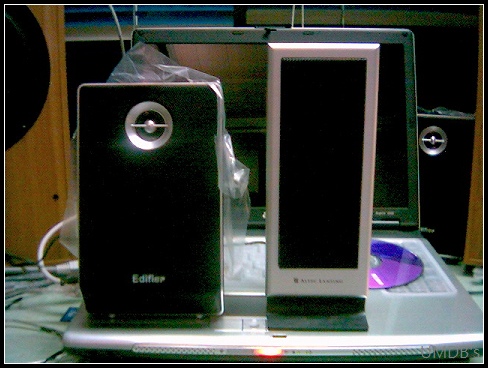

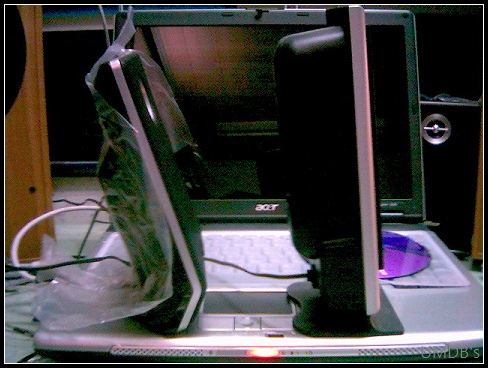

(圖23/圖24:衛星喇叭比較)




最後

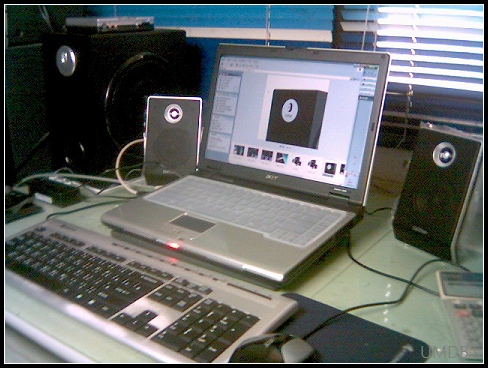

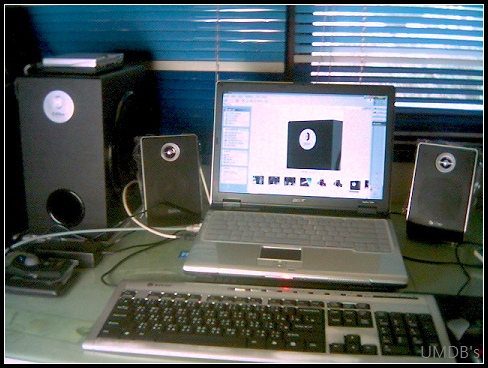

貼一下目前的電腦桌
(圖25/圖26:電腦桌)




以上
兩千有找

這就是Edifier M3300
