昨天MSN上…

剛:「電腦的風扇很吵,怎麼辦?」
洋:「這個……我沒想過這個問題= =a」
看著我可愛的主機3秒鐘之後,忽然……

「…翁翁翁…翁翁翁…沒有小蜜蜂…」

好吧!瞬間覺得我可愛的系統風扇比抽風扇安靜一點點。

難道要我換風扇,風扇不便宜,尤其是安靜的!
買個…轉速調整?乾脆直接換個好一點的風扇。
嘆氣,不想花這個錢啊………

心情剛好沒下雨,開始想辦法……
五分鐘過了,想好了就開始動手。

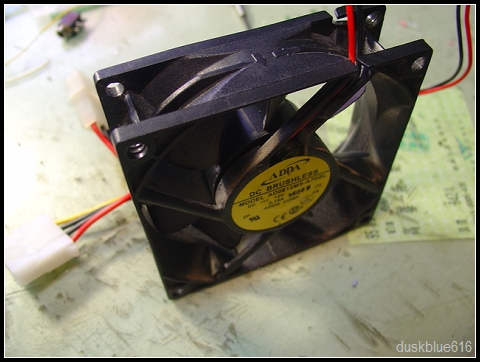

圖一:會唱「沒有小蜜蜂」的系統風扇。

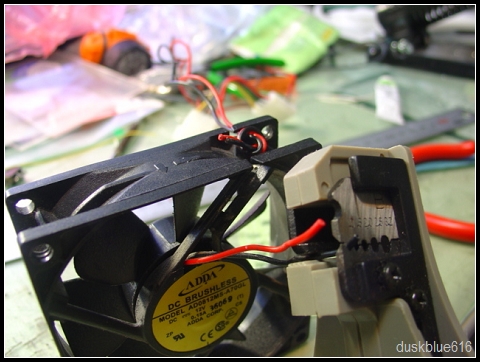

圖二:直接剪線,那一隻工具叫「剝線鉗」,懶人專用。

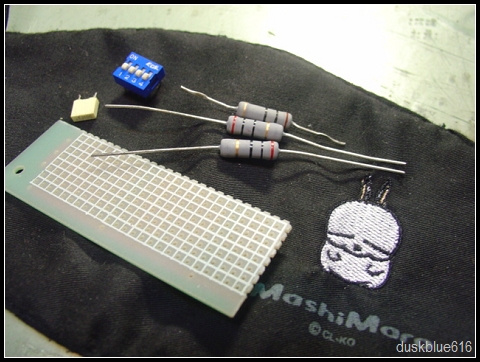

圖三:清點材料,成本10元。

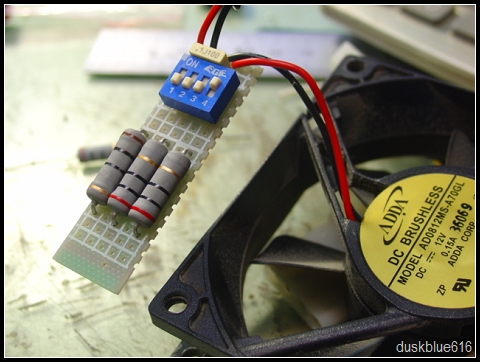

圖四:焊接結束,過程省略。

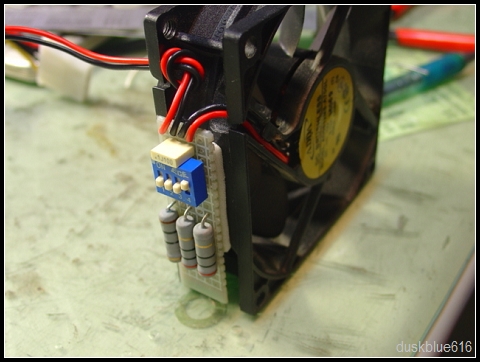

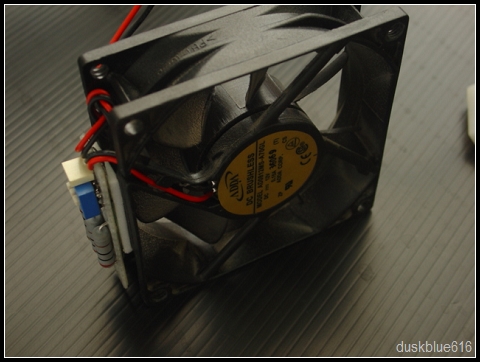

圖五:用泡綿膠直接黏起來。

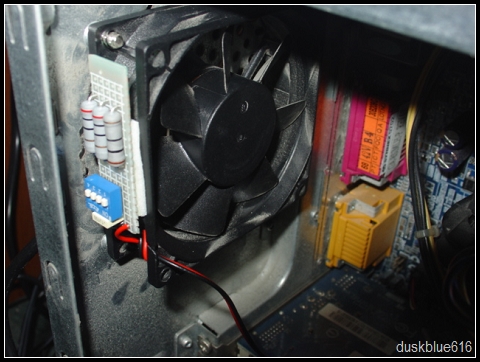

圖六:裝回我可愛電腦上。

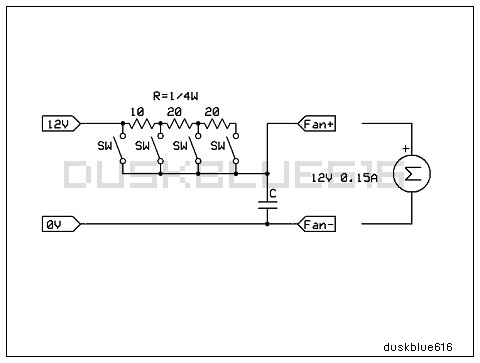

圖七:沒版權線路圖。



感想:

我真是太感動了,這東西比想像的好用一萬倍,總共有5段(1*),全速→高速→中速→低速→停止,成本10元,外面這種東西賣多少沒注意過,因為我是絕對不會買的,那種號稱無段變速的要幹麻,無段變速但是永遠調不到全速(2*),沒必要,還有加一堆奇奇怪怪的,什麼風扇停止警告,風扇無怨無故會停?(3*)我要的就只是能讓我的小蜜蜂安靜一點的東西。

1*圖中藍色的1234推到ON各為其段,全部切到ON的另一邊就是OFF了。
2*這是電路設計的差異,無段變速其中必定存在微小電壓差而無法達到全速。
3*除非風扇太鳥用太久油乾掉或者外力撞擊,不然要他不轉還挺困難的。

後記:

1、直接黏在電扇上個人覺得比較恰當,不用多一個組件,主機已經夠亂了。
2、前後花了20分鐘,測試就佔了三分之二,怕出意外,意外真的很恐怖。
3、此設計僅適用0.15安培左右的風扇,小於0.10安培的風扇要改電阻值。
4、簡單大方的設計,共有5段,全速→高速→中速→低速→停止(OFF)。
5、做完了,很高興,慶祝第一篇「通電吧」分類下的沒營養小東西。


(2/16補充)

剛剛吃飽,到「什麼都不奇怪」逛到風扇轉速調整,差不多要100多吧,真的有點貴。

「 連續、無段式調整風扇原轉速之 50%~98%,以配合不同工作環境。」<----沒有到100%網拍寫的(見2*)

要搞出一個同時兼具『風扇無段調速、溫控、警報器』功能的轉速控制器,絕對不難,不過還是覺得沒必要。

我想要做的,絕對是方便簡單的東西。
開始構思下一款風扇調控器了,目標-->A.I.監控,來開始抓預算。
剛說完上一句就覺得懶了,會亂做東西絕對是心血來潮。

詳細測試說明:
看不懂請拿起電話「0850-950-950」,哈哈。

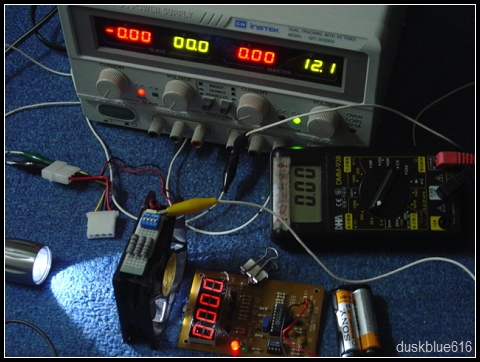

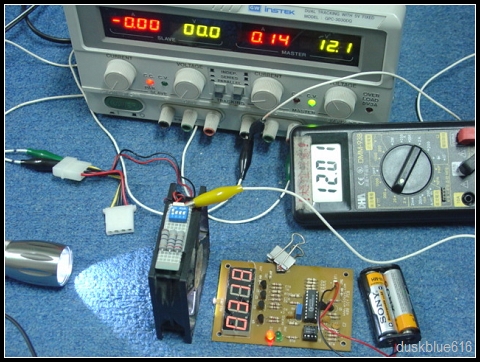

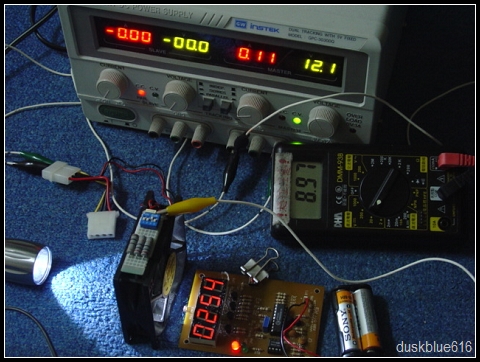

圖八:測試環境,主要的,電源供應器(真的很重比主機還要重= ="),閃爍頻率測定器…電表上的數字是風扇兩端的電壓,dB計臨時找不到,不然就一起量了。

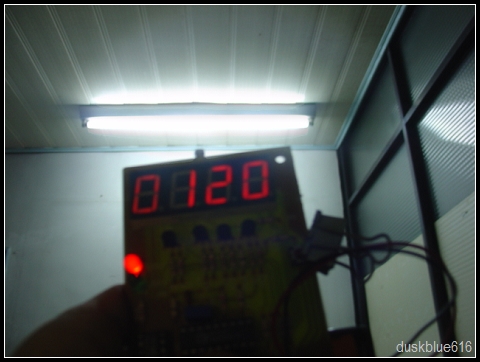

圖九:先說這東西…閃爍頻率測定器…看的出來「每秒閃120次」(室電60Hz)…


圖十:圖解…一段,全速,風扇電壓12.00,風扇轉速(320/7)*60=2742(轉/分鐘)(除7是扇葉數目)


圖十一:圖解…二段,高速,風扇電壓10.78,風扇轉速(294/7)*60=2520(轉/分鐘)


圖十二:圖解…三段,中速,風扇電壓8.97,風扇轉速(254/7)*60=2177(轉/分鐘)


圖十三:圖解…四段,低速,風扇電壓7.70,風扇轉速(225/7)*60=1929(轉/分鐘)


圖十四:圖解…五段,斷電,風扇電壓0.00,風扇轉速(0/7)*60=0(轉/分鐘),就是不會轉…


圖十五:圖解…讓風扇剛好會轉…

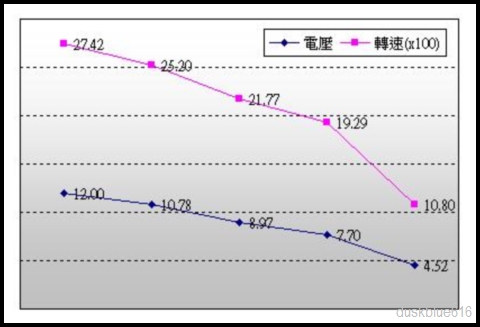

圖十六:圖解…數據整理…


最後一張…


圖十七:來張棚拍。


(2/17補充)

澄涼 發表在 痞客邦 PIXNET 留言(12) 人氣()


留言列表 (12)

禁止留言
  • 瓊
  • 123123!!! 酷斃了!!! 這玩意你的巧思未免也太...屌...了吧!!! <br />
    酷酷酷酷酷.....酷酷酷酷酷.....酷酷酷酷酷..... 06.02.17下午
  • 看‧小小小
  • 殘念= =
    圖圖破掉了..
    偷問一下~
    站長是學相關科系的?
    不然怎麼連風扇適用電流大小還有需改電阻值都知道?
  • 看‧小小小
  • 課本上學得總算是派上用場了
    有了線路圖馬上一目了然了!
    真屌= =
  • 屁屁
  • 請問一下您用的電容是多少的??另3個電阻分別是10,20,30歐姆嗎??謝謝
  • 電阻這裡是10.20.20
    無極性0.1u(104).可裝可不裝.

    澄涼 於 2007/06/28 22:40 回覆

  • 阿達
  • 如果我想做成可變電阻(旋鈕)的話
    這樣做對嗎?http://da860610.myweb.hinet.net/pic.bmp
    以12V、0.15A的話,R值是要用80嗎?
  • 這篇文章不是沉到海溝裡了嗎= =a
    可變電阻應該會燒掉...所以我沒想過...
    我的概念是PWM供電或直接串電阻兩種解決方案..

    澄涼 於 2007/08/08 03:54 回覆

  • 阿達
  • 嗯...不懂為什麼用可變電阻會燒掉耶
    還有電阻值為什麼加起來是50 ohm啊?
    不是用V=IR來算嗎?
    電工學全還給老師了...課本也沒帶回家 >"<
  • 實際值算不出來..只能用估計或是實驗的..
    可變電阻嗎.你可以試試看...理論上可以..
    R串聯是10+20+20=50沒有錯啊...
    你用50ohm試試看好了...OK在跟我說..
    我手邊一時生不出這些東西....

    澄涼 於 2007/08/08 05:03 回覆

  • 阿達
  • 我知道加起來是50啦
    只是不知道為什麼要用50
    不過我也怕風扇會燒掉 ^^"
    因為沒有可以測試電壓、轉速的東西
    所以可能會拿舊的風扇來試試看吧
  • 阿達
  • 今天跑了一趟材料行 剛才做好之後測試看看
    發現不管開關怎麼調 轉速似乎都沒有改變 = =
    那是12V,0.12A的風扇 我用串連R值=50下去做
    是因為太少嗎?
    關於圖七 FAN+、FAN-還有表格的地方我不太懂耶
    可以和我解釋一下圖七嗎?謝謝~
  • 其實阿(煙)... 我剛看(圖七)也一瞬間看不懂...
    所以我重畫一張... 請按下Ctrl+F5刷新快取..
    可見我文章都是隨便寫成份具多...(汗)
    50歐姆的可變變阻要接1.2腳...不是1.3腳...

    澄涼 於 2007/08/09 02:14 回覆

  • 阿達
  • 事實上我今天沒找到50歐姆的可變電阻
    所以就用了和你一樣的指撥開關

    Ctrl+F5之後 我看到的還是同一張耶 ^^"

    我有幾個疑問:
    Q1、如果12V、0.15V的話,以V=IR來算應該是R=80,那R=50是怎麼估計出來的?
    Q2、FAN+的部分就是接到風扇的"黃線"囉?
    Q3、電容是用來儲存電量的,有它和沒它的差別在哪啊?

    麻煩你那麼久真是不好意思 >"<
  • Ctrl+F5要一起按優.不然多試幾次吧..
    麻煩我那麼久不用不好意思.因為我有空才會回覆..
    Q1A:80ohm是把Fan當電阻算.可實際Fan的等效電路複雜多了...
    50ohm是用來分壓用的電阻.
    Q2A:黃線?理論上是紅+黑-..其他顏色是傳信號用的..
    Q3A:電容這裡是用來吸收雜訊的.所以只要是無極性小電容即可(圖四很清楚)

    澄涼 於 2007/08/09 02:46 回覆

  • 嵐
  • 請教~

    請問大大上面用的策士轉速電路,是否有有電路圖可以提供一下??
  • 悲情研究生
  • 您好,小弟的問題也是想請教版主轉速偵測的那個套件在哪買的?

    小弟人在台南,應老闆要求...需要在自己的實驗儀器上裝設偵測風扇轉速的系統已方便控制整體流量。但小弟知道的電子材料行都已找遍了,就是找不到那套件...(包括上網找,想下訂單都...)

    版主方便的話,可否再清楚點告知那轉速偵測的套件在哪個地區的哪家材料行買的,外縣市也沒關係...因為小弟需要16個以上,且事關能否順利畢業的生死大事,so...在遠也會去!!
    在此先謝謝您的回應
  • 留言版第240樓左右..

    澄涼 於 2007/11/07 18:48 回覆

  • makkii
  • 圖中使用的瓦數是多少呀,那是是精密電阻嗎
  • 一般的1W吧= =a

    澄涼 於 2008/02/21 20:59 回覆
