(P1)

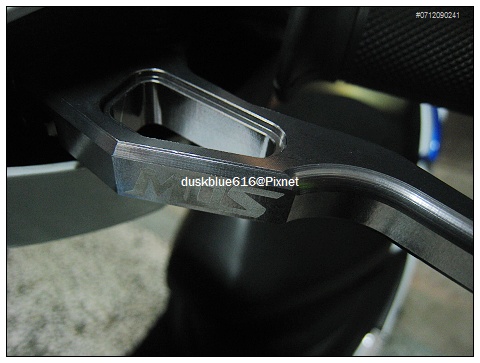

這張圖跟內容沒關係(那放這作啥?不過就是MOS拉桿+PLAYLIFE手把= =+)....


既然車主對挖孔不排斥...
真是太好了...

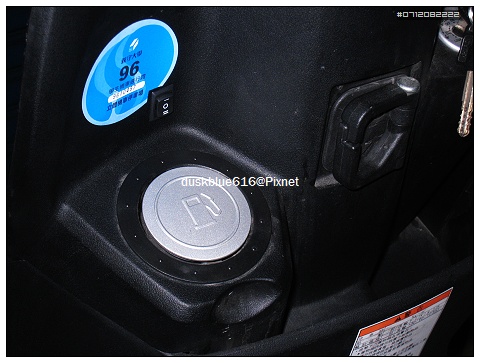

先看看安裝位置...
整個低調...

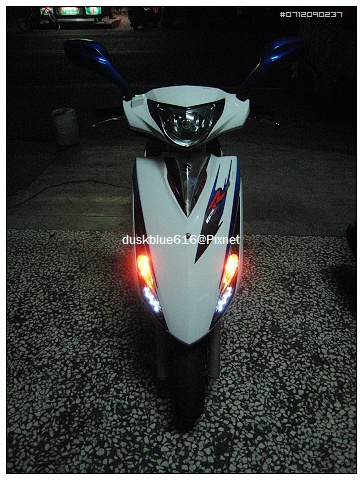

(P2)



GSR駐車燈+恆亮就是仿間領航者的功能..
只是我把後恆亮取消了.GSR本身辨識度很高..

關於功能...
目前是設定:
0 = 無作用
1 = 前恆亮...僅跟隨電門
2 = 駐車燈...權限: 駐車>方向>前恆亮

電路細節暫時我不會貼...
因為這組是我想到最簡單...
而且一根線都不用剪的方式...
如果要理想一點的就勢必要剪線了= =a
(拆了之後發現... 裝防盜時已經被剪過了.... @@)
(12.10更新 : 已經研究出不剪線的方法了.... )

理想一點就是權限改為: 方向> 駐車>恆亮
這樣會比較方便... 但是電路要重想....
(12.10更新 : 已經想好了0.0...只要車主點頭就改版... )

因為我用Y牌習慣了... 所以不覺得不妥...
只是開方向燈的時候... 要把駐車切掉....

因為我們開關在右手邊... 所以方便些..
但是自己接開關通常都不再龍頭...
有機會要調整一下電路.這樣完成度才高..

心得打完了...

(P3)



看一下記錄片(....可能會被卡巴檔掉)...

--

--





接著加裝是R線的部份...
(強化線組我習慣簡稱R線.... )

根據我的評估...
場車線組不是很理想...
沒有發揮該有的亮度...
而貿然上大瓦數會有風險...

主因網路上資料不足...
所以用最保守的方式處理...
就是只加R線(強化線組)....
我選16AWG的線就夠了...
 (安全電流10A*額定電壓13V=130W)
殺雞不用牛刀... 130W用來綽綽有餘...
而且HID的強化線組跟燈炮用設計會有不同.有人注意過嗎?

結果決定.... GSR大燈設計不差..
只是場車電系發揮不出來...

事實上GSR也是有切線的...

我再提醒一次
覺得不亮不全是車廠的錯!
車子能賣就表示通過法定單位的測試合格..
覺得不夠亮... 是因為比上不足....

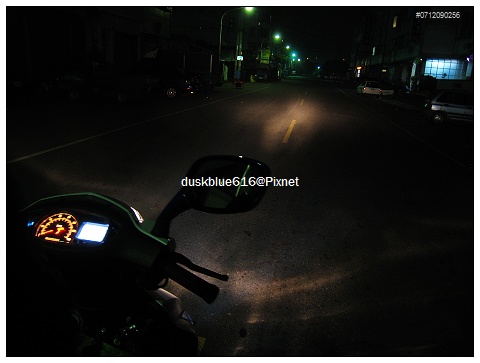

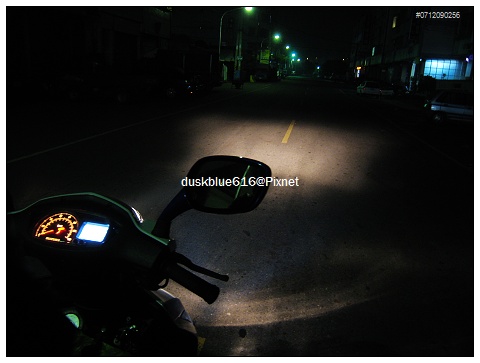

(P4)


(P5)





剩下的是一些零件的照片....

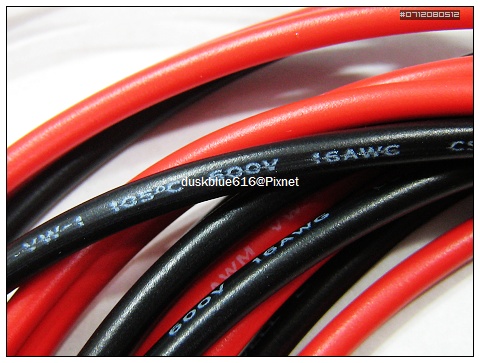

(P6) 16AGW的鍍錫線

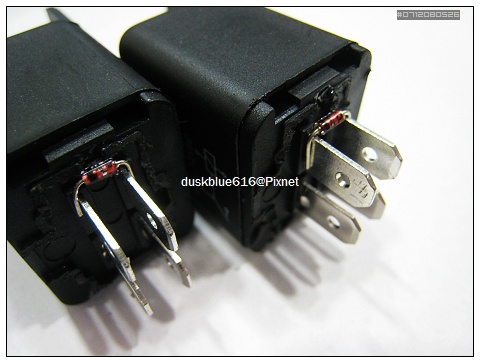

(P7) 40A容量的Relay ( 加追4148可減少高壓脈衝... )

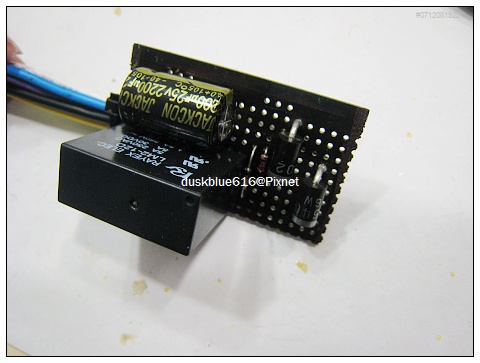

(P8) 恆亮與駐車燈關鍵模組... ( 用這些零件就夠了.. )

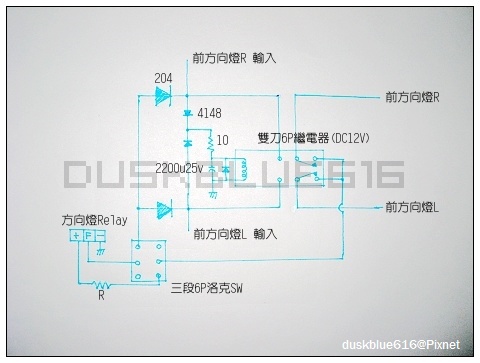

(P9) 這款的電路圖.看的懂就自己玩吧.(由於這篇不是教學.有關電路留言直接刪.. )
電容用1000-2200之間...




澄涼 發表在 痞客邦 PIXNET 留言(18) 人氣()


留言列表 (18)

發表留言
  • wug
  • 那MOS拉桿我覺得敗的很值得
    鈦色好看呀~XD

    前恆亮我可能晚上出去玩才會開吧
    辨識用=.=

    駐車燈不用講
    目前只有"在那裏"才派的上用場

    大燈有比較亮
    光型跟切線都變明顯很多
    也沒打鳥了
    原廠的設定真的很奇怪..
  • 駐車燈建議你讓我改版.這樣會更好用@@

    澄涼 於 2007/12/10 01:33 回覆

  • Howling Sprout
  • 關於1N4148的作用

    您好,
    我最近在研究機車電系,您的網站真的提供了很豐富的資料跟經驗。
    其實我自己改HID的時候也是用4pin Relay做了強化線組,但是我發現您搭了一個1N4148二極體。
    請問...這顆是搭在哪兩腳?可以稍微說明一下他可以降低脈衝的原因嗎?或是提供點方向我可以自己研究。
    可以的話請寄到E-Mail信箱,拜謝在先!!
  • 你把手指同時壓繼電器線圈的兩端.接上電源再放開.
    就可以感覺到高壓脈衝.(就是會被電到而已.不會怎樣)
    4148"逆向導通"電壓約100V(50-100之間吧忘了)..
    只要超過100V就會被4148分掉.只是利用這個特性而已.
    然後再把4148接上(如圖9)再試一次..

    澄涼 於 2008/03/28 16:15 回覆

  • alian954
  • 請問你前面定位燈上面的燈
    是自己在裝的
    還是原廠就有燈座只是燈泡不亮?
  • 你是說方向燈?

    澄涼 於 2008/07/07 14:46 回覆

  • alian954
  • 對吼...我都忘了那是方向燈= =
    人在機車後面都看不到ˊˋ
    抱歉抱歉...
  • 澄涼 於 2008/07/07 14:51 回覆

  • 路過的人
  • 請幫我解惑

    請問圖中的

    [方向燈Relay]是什麼東西?

    在電容向右數第二個元件是什麼?

    [前方向燈R 輸入]是接在哪裡??

    如果要讓[前後方向燈]都能<恆亮+駐車燈>要怎麼接
  • 你的問題都有相關文章可以爬.
    麻煩你到相關論壇爬文或發問.

    澄涼 於 2008/08/17 12:32 回覆

  • ss
  • 請問那三顆小的二極體是1N4148嗎?電阻是10歐姆嗎?
    二極體我想用到3A.12V不知道會不會太大?
  • 小的是4148(4001也可以).大的是2A以上二極體.

    澄涼 於 2008/08/23 23:17 回覆

  • ss
  • 請問R,L的燈泡跟輸入.是將原本的電線"一分二"嗎?

    一條照原本的路線走.另一條給這裝置...是這樣嗎?

    還是說斷開後.直接接上本裝置就好了??
  • 斷開後.直接接上本裝置

    澄涼 於 2008/08/29 20:44 回覆

  • 海德
  • 請問大大是北部人嗎,想找大大幫我改GSR方向燈恆亮說@@
  • 我是北部人.目前在南部工作= =

    澄涼 於 2008/12/30 23:30 回覆

  • jiong
  • 請問電路圖中的R電阻該用多少? 還是可以不必加? 謝謝
  • 此R為衰減亮度用.可不加

    澄涼 於 2009/12/12 22:19 回覆

  • rock91
  • 耶...最近弄了一台NEX
    影片中 打左或右方向燈+電發=駐車燈
    不知道能不能不剪線 不挖洞加開關
    用跳線組完成呢 = =??
  • "方向燈+電發=駐車燈"一直都不用剪線啊= =a
    而這篇的GSR後來也換成方向燈連動
    原本的開關則挪作他用沒有拆下....

    澄涼 於 2010/01/02 00:52 回覆

  • Rock91
  • 一直都不用剪線呀 = =a
    因為我看到P9那張圖...就覺得要挖洞 埋線
    如果NEX(據了解電系同GSR)要作成"方向燈+電發=駐車燈"
    那就是我看錯文了 = =|| ?
  • 這張P9有挖洞.GSR要做成"方向燈+電發=駐車燈"可以不用剪線
    但是線路要比兩陽三葉多些零件.因為它的電發鈕不是直接接地.
    目前[游牧大白]裡沒有貼GSR用駐連的方法或電路...

    澄涼 於 2010/01/03 00:59 回覆

  • rock91
  • 嗯...真希望游牧大白裡GSR的駐連電路
    之前騎羊羊羊車系 有成功過..但我是用橋接端子去連的(經驗值不足)才成功
    看來...SUZUKI車系會更困難一點 = =a
  • 包子
  • 您好,請教一下~請問,電路圖中的RELAY是甚麼型號的呀?
    可以麻煩教我您的電路圖的腳位分別是哪幾支好嗎? 感激你~
  • 洗車團
  • 你好大大

    你好,請教一下,電路圖中4148二極體對接這樣沒有正負問題嗎
    還是說最後都流到電溶去? 感謝你
  • 左右方向燈的電都流到電容

    澄涼 於 2010/09/30 16:01 回覆

  • 訪客
  • 有不挖殼就能有駐車燈跟恆亮的電路嗎
  • 訪客
  • 請問可以把新想出來的電路圖寄給我參考一下嗎? 謝謝

    (方向> 駐車>恆亮)
  • 訪客
  • 忘了給email
    kobekobe2424@gmail.com 謝謝
  • shiki
  • 大大你好 請問請你幫忙改這個case 需要多少工錢+材料費?
    我的信箱是questmid@hotmail.com
  • 你好:目前無此服務,謝謝詢問。

    澄涼 於 2013/02/01 06:33 回覆
