(P1) 昨天幫 780 的G5裝車廂燈...

昨天晚上 780 嫌無聊說要過來我這... 所以順便試裝G5的車廂燈...
反正我這裡有無線網路(我把設定值打開就有了)...所以自備NB即可無線上網...

一開使是先用 GTR(新勁戰)的車廂燈的模組試裝...
之前雖然有測量過但是實際安裝又是另一回事.....
在實際測試之後  ...決定重新做了一個給G5.. 畢竟車廂結構不同...

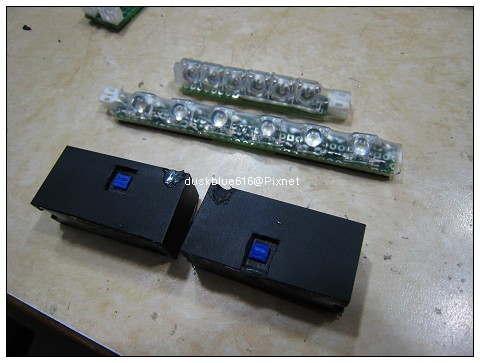

電路結構完全一樣... 只是包裝不一樣....

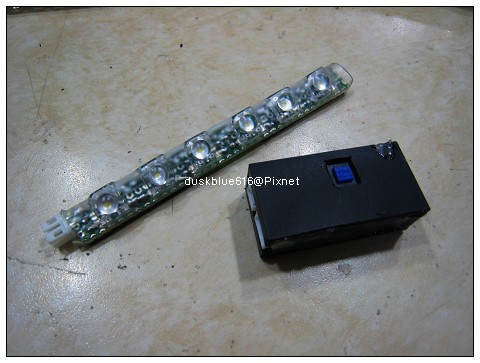

燈條比較長... 外盒也變了....
燈條又換成同GTR一樣短版的.備料比較方便...
外盒還會做更動.. 只是還找新的殼... (20:49 調整)

(P2)


(P3)




安裝上沒什麼難度...  只是很殺時間而已= =a

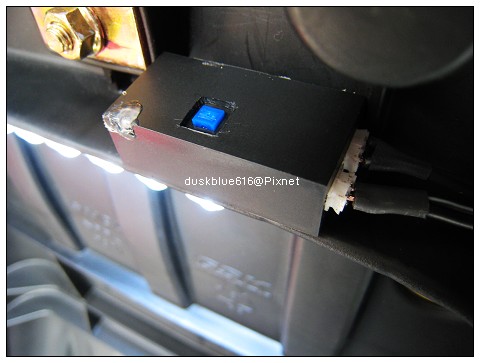

感應區變成.... 這樣.... 躺著的.............

(P4)

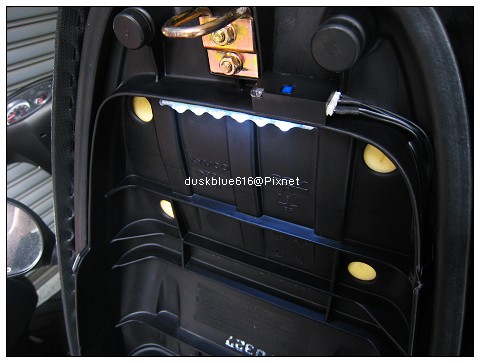

遠一點看的樣子......

(P5)




大概就這樣..... 做個紀錄而已...


GTR用的車廂燈..嚴格來說已經是第四代了...
以經跟設計當初完全不一樣@@... 算是比較成熟的作品.....

目前僅存一組早期(二代)車廂燈....就是阿賢之前的坐騎(K牌125cc)....
PCB版是裸露在外面的....也沒有保險絲... 但是亮度也是最高的....
因為散熱好所以可以全力發揮.... ( 是現在的2倍亮左右@@ )
也是工作時間最久的 ( 大約是七月底裝吧... ) 前陣子看到還是活的好好的= ="

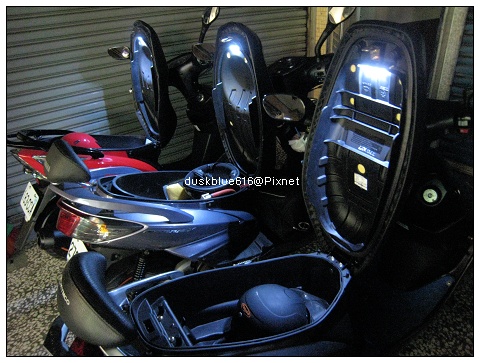

來一張合照....
由左而右...GTR.新勁戰.G5.....  (這不是疊疊樂....這不是疊疊樂.... (搖晃?)....  )

(P6)












澄涼 發表在 痞客邦 PIXNET 留言(5) 人氣()


留言列表 (5)

發表留言
  • wug
  • 好像不錯玩
    改天也幫我的小阿魯裝一個~
  • 小阿魯嗎@@...
    改天會有一台測試車...
    不過不是車廂燈...是強化線組= =a

    澄涼 於 2007/10/30 22:19 回覆

  • Antonio
  • 請問一下 電源是另外接電瓶嗎?
    車廂要不要鑽孔阿?
    開啟方式是按開關嗎?

    哈哈 好高興有G5的東西出來~~
  • 電源是用電瓶的.比較方便.
    不用鑽孔.開啟是自動的...
    按鈕是關機用的....

    有沒有這麼高興啊@@...
    舉手之勞而已.只是G5不是我騎的...
    不然現在網誌一定都是G5的東西= =a

    澄涼 於 2007/11/02 20:05 回覆

  • Antonio
  • 電源不用鑽孔 那線要走哪?

    那意思是 坐墊開啟就會點燈 若電源關掉就不會!?是這個意思嗎?
  • 電線... 就走你平常會忽略的地方= =

    是這個意思...
    就跟GTR車廂燈是一樣的(爬文有益健康)..

    澄涼 於 2007/11/02 23:30 回覆

  • Antonio
  • 請問這是搭配水銀開關還是做成呼吸燈呢?
    你的網誌我三不五時都來逛逛呢~~受益良多!!
    只不過電路圖那些還是有看沒有懂 = ="
  • 搭水銀開關.加柔性啟動(類呼吸)..
    受益良多過講了.我只是隨便寫寫..
    沒看懂的話.去找相關的書來看吧..
    要我解釋零件會花我太多時間...
    因為這裡還是以BLOG為主.沒打算變官方網站@@

    澄涼 於 2007/11/04 02:47 回覆

  • 米奇
  • 請問大大裝燈條他的保險絲應該要用多大係數的???
    根電瓶一樣5*20mm 15A 250V會太大嗎??
    我是要接兩條燈條(發光比5050小一點的)
  • 市面上的5050燈條30公分耗電量多在0.5A以內.
    就看你接組燈條在往上加就可以了...
    所以用兩條裝個1A就可以了.類推~

    澄涼 於 2010/10/28 20:53 回覆
